Wyposażenie układów ESP32 w sprzętowy interfejs Wi-Fi i dużą ilość pamięci przeznaczonej na program pozwala stworzyć serwer WWW zdolny do współpracy z dowolną przeglądarką internetową. Oznacza to możliwość komunikacji z modułem ESP32 za pomocą urządzenia, takiego jak smartfon czy komputer, bez konieczności pisania specjalistycznego oprogramowania. Wystarczy prosta strona w HTML-u, niekiedy z dodatkiem Java Scriptu, żeby zdalnie sterować modułem.

Poprzednia część

Spis treści

Następna część

1. Programowanie modułów ESP32 w środowisku ESP-IDF (1) 2. Programowanie modułów ESP32 w środowisku ESP-IDF (2). Podstawy obsługi portów I/O, ADC, PWM, UART 3. Środowisko ESP-IDF (3). Wi-Fi i podstawowe tryby pracy 4. Środowisko ESP-IDF (4). Serwer WWW 5. Programowanie modułów ESP32 w środowisku ESP-IDF (5). Interfejs SPI 6. Programowanie modułów ESP32 w środowisku ESP-IDF (6). Interfejs I²C

Działanie serwera WWW

Współpraca serwera WWW z klientem – którym w opisywanej sytuacji jest przeglądarka internetowa – została w sposób uproszczony zobrazowana na rysunku 1. Wymianę komunikatów inicjuje przeglądarka, wysyłając do serwera zapytanie (HTTP Get) o zasób, czyli o stronę internetową. W odpowiedzi serwer zaczyna przesyłać dane żądanej strony (HTTP Response). Po przesłaniu wszystkich składowych witryny – takich jak kod HTML, skrypt Java Scriptu, pliki graficzne, kaskadowe arkusze stylów CSS itp. – połączenie jest kończone. Jeżeli klient chce pobrać kolejną stronę, po kliknięciu np. w link wysyła do serwera kolejne zapytanie. Jeśli serwerem jest moduł ESP32, musi on mieć zapisane w swojej pamięci dane wszystkich obsługiwanych stron. Częścią zapytania – stanowiącego adres URL zasobu – może być również umieszczony w nim dodatkowy kod, np. „/led_on”. Sygnalizuje on modułowi, że pełniąca funkcję interfejsu dioda LED ma zostać załączona; w takim przypadku – oprócz przesłania zawartości strony – moduł włącza zasilanie diody.

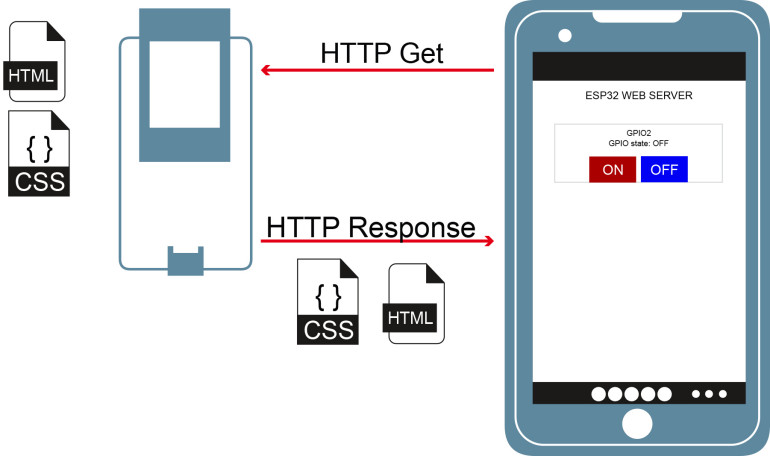

Rysunek 1. Współpraca serwera WWW z klientem w postaci przeglądarki internetowej

Budowa oprogramowania serwera WWW na ESP32

W podanym przykładzie sterowana będzie jedna dioda LED podłączona do portu 2 modułu ESP32. Aby oprogramowanie zaczęło działać, należy je przepisać w kolejności wskazywanej przez listingi. Aplikacja napisana została dla ESP-IDF w wersji 4.4, natomiast sam moduł będzie przystosowany do pracy w sieci jako stacja.

Jak pokazano na listingu 1, na początku kodu znajdują się wszystkie niezbędne pliki nagłówkowe. Oprócz tego kod zawiera deklaracje stałych i zmiennych używanych w programie. Do LED_PIN przypisany został numer linii portu IO sterującego diodą LED, w tym przykładzie jest to wyprowadzenie numer 2. W deklaracjach EXAMPLE_ESP_WIFI_SSID oraz EXAMPLE_ESP_WIFI_PASS podajemy nazwę sieci Wi-Fi, w której będziemy pracować, oraz hasło logowania do niej. Z kolei EXAMPLE_ESP_MAXIMUM_RETRY to deklaracja liczby prób nawiązania (lub – w przypadku jego utraty – odzyskania) połączenia z siecią. Zmienna led_state przechowuje aktualny stan portu IO sterującego LED-em.

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_system.h"
#include "esp_spi_flash.h"
#include <esp_http_server.h>

#include "esp_wifi.h"
#include "esp_event.h"
#include "freertos/event_groups.h"
#include "esp_log.h"
#include "nvs_flash.h"
#include "esp_netif.h"
#include "driver/gpio.h"
#include <lwip/sockets.h>
#include <lwip/sys.h>
#include <lwip/api.h>
#include <lwip/netdb.h>

#define LED_PIN 2

static const char *TAG = "espressif"; // TAG for debug
int led_state = 0;

#define EXAMPLE_ESP_WIFI_SSID "ssid_twojej_sieci"//WIFI SSID
#define EXAMPLE_ESP_WIFI_PASS "haslo_twojej_sieci"//PASSWORD
#define EXAMPLE_ESP_MAXIMUM_RETRY 5//CONFIG_ESP_MAXIMUM_RETRY

/* FreeRTOS event group to signal when we are connected*/
static EventGroupHandle_t s_wifi_event_group;

/* The event group allows multiple bits for each event, but we only care about two events:
 * – we are connected to the AP with an IP
 * – we failed to connect after the maximum amount of retries */
#define WIFI_CONNECTED_BIT BIT0
#define WIFI_FAIL_BIT BIT1

static int s_retry_num = 0;

Listing 1. Niezbędne pliki nagłówkowe i definicje stałych

Listing 2 zawiera kod HTML generowanej przez serwer strony. Zależnie od stanu portu IO sterującego diodą LED witryna tworzona jest w dwóch wariantach: gdy dioda jest wyłączona – i gdy jest zaświecona. Co do zasady, dane obydwu wariantów są takie same, z wyjątkiem jednej linii

GPIO2
GPIO state: ON

Dla większej przejrzystości kodu miejsce danych, które należy przekopiować z tablicy on_resp[] do off_resp[], oznaczono symbolami (…).

char on_resp[] = "<!DOCTYPE html><html><head> "\
		"<title>ESP32 WEB SERVER</title>  "\
		"<meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">  "\
		"<style> "\
		"html {  font-family: Arial;  display: inline-block; margin: 0px auto; "\
		  "text-align: center;} "\
		".card {box-shadow: 0 4px 8px 0 rgba(0,0,0,0.2); transition: 0.3s; width: 50%;} "\
		".container {padding: 12px 16px;} "\
		".button {  display: inline-block;  background-color: #b30000; //red color  "\
		  "border: none;  border-radius: 4px;  color: white;  padding: 16px 40px; "\
                 "font-size: 30px;  margin: 2px;}"\
		".button2 {  background-color: #364cf4; //blue color}."\
		"</style> "\
		"</head> "\
		"<body>  "\
		"<div align=\"center\"> "\
		"<h2>ESP32 WEB SERVER</h2> "\
		"<div align=\"center\" class=\"card\"> "\
		"<p><strong>GPIO2</strong></p><p>GPIO state: <strong> ON</strong></p> "\
		"<div class=\"container\"> "\
		"<a href=\"/led2on\"><button class=\"container button\">ON</button></a> "\
		"<a href=\"/led2off\"><button class=\"button button2\">OFF</button></a> "\
		"</div></div></div>"
		"</body> "\
		"</html> ";

char off_resp[] =
		(...)
		"<p><strong>GPIO2</strong></p><p>GPIO state: <strong> OFF</strong></p> "\
		(...)

Listing 2. Kod HTML strony generowanej przez serwer

Budowa strony jest bardzo prosta i typowa. W sekcji „style” umieszczono definicje wyglądu: użytych czcionek, dwóch przycisków sterujących włączeniem i wyłączeniem LED-a oraz kontenera, w którym klawisze zostały umieszczone. Na listingu 2a można zapoznać się ze szczegółami tej sekcji.

<style>
html {  font-family: Arial;  display: inline-block;  margin: 0px auto;  text-align: center;}
.card {
  box-shadow: 0 4px 8px 0 rgba(0,0,0,0.2);
  transition: 0.3s;
  width: 50%;
}

.container {
  padding: 12px 16px;
}

.button {  display: inline-block;  background-color: #b30000; //red
		  border: none;  border-radius: 4px;  color: white;  padding: 16px 40px;  font-size:
                 30px;  margin: 2px;}
.button2 {  background-color: #364cf4; //blue}

</style>

Listing 2a. Sekcja kodu strony WWW konfigurująca styl CSS

Natomiast na listingu 2b pokazano kod działającej strony. Najpierw wyświetlane są napisy, w tym informacja o stanie pinu GPIO sterującego diodą LED („GPIO state:”), a następnie kod dwóch klawiszy „ON” i „OFF”. Po naciśnięciu klawisza „ON” z przeglądarki do serwera wysłane zostaje żądanie GET odświeżenia danych strony wraz z komunikatem „/led2on”, natomiast naciśnięcie klawisza „OFF” wysyła komunikat „/led2off”.

<body>
<div align="center">
  <h2>ESP32 WEB SERVER</h2>

  <div align="center" class="card">
    <p><strong>GPIO2</strong></p>
    <p>GPIO state: <strong> OFF</strong></p>

    <div class="container">
      <a href="/led2on"><button class="container button">ON</button></a>
      <a href="/led2off"><button class="button button2">OFF</button></a>
    </div>
  </div>

</div>
</body>

Listing 2b. Kod strony WWW

Na listingu 3 pokazano funkcję obsługi zdarzeń. Uwzględnione zostały 3 zdarzenia, rozróżniane przekazywanym w wywołaniu funkcji identyfikatorem.

WIFI_EVENT_STA_START jest zdarzeniem inicjacji dostępu do sieci,
WIFI_EVENT_STA_DISCONNECTED oznacza zakończoną niepowodzeniem kolejną próbę dostępu do sieci. Po przekroczeniu określonej w EXAMPLE_ESP_MAXIMUM_RETRY liczby prób wysyłany jest na monitor komunikat o błędzie i procedura ponawiania ulega przerwaniu,
IP_EVENT_STA_GOT_IP jest zdarzeniem uzyskania dostępu do sieci. Na monitor wysyłany jest wówczas komunikat o numerze IP przydzielonym serwerowi w ramach sieci i serwer przechodzi do nasłuchiwania skierowanych do niego zapytań z przeglądarki.

static void event_handler(void *arg, esp_event_base_t event_base,
                          int32_t event_id, void *event_data)
{
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START)
    {
        esp_wifi_connect();
    }
    else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED)
    {
        if (s_retry_num < EXAMPLE_ESP_MAXIMUM_RETRY)
        {
            esp_wifi_connect();
            s_retry_num++;
            ESP_LOGI(TAG, "retry to connect to the AP");
        }
        else
        {
            xEventGroupSetBits(s_wifi_event_group, WIFI_FAIL_BIT);
        }
        ESP_LOGI(TAG, "connect to the AP fail");
    }
    else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP)
    {
        ip_event_got_ip_t *event = (ip_event_got_ip_t *)event_data;
        ESP_LOGI(TAG, "got ip:" IPSTR, IP2STR(&event->ip_info.ip));
        s_retry_num = 0;
        xEventGroupSetBits(s_wifi_event_group, WIFI_CONNECTED_BIT);
    }
}

Listing 3. Procedura obsługi zdarzeń
