W ładowarkach samochodowych występuje duża liczba obwodów konwersji AC/DC (prostownik/falownik). W wypadku wystąpienia prądu upływu w obwodzie pojawi się nie tylko prąd AC i pulsujący prąd różnicowy, ale także prąd różnicowy DC z tętnieniami, generowany przez dwufazowe lub trójfazowe prostowanie i filtrowanie. Dlatego rozwiązanie zabezpieczające przed prądem upływu musi być w stanie wykrywać zarówno prądy różnicowe AC, jak i DC.

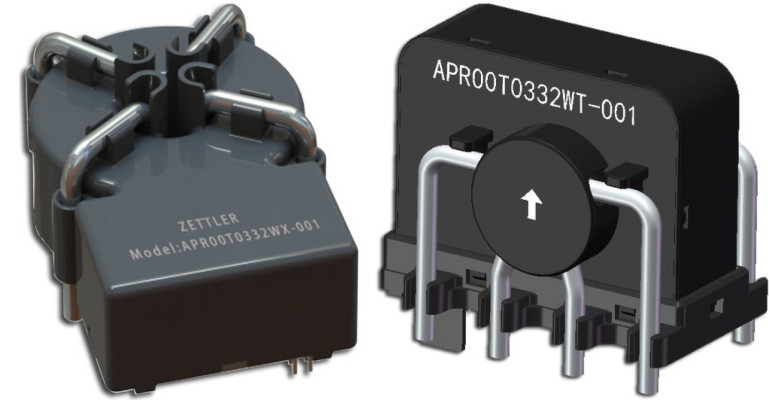

Firma ZETTLER Magnetics opracowała niedawno serię modułów EV-RCD z zabezpieczeniem upływowym, które są odpowiednie do ładowarek EV Mode 2 i Mode 3, zgodnie z normami europejskimi.
Mechanizm wykrywania prądów upływu
Moduł ZETTLER EV-RCD wykorzystuje zasadę wykrywania prądu różnicowego poprzez reakcję określonych rdzeni amorficznych na niewielkie zmiany pola magnetycznego. Gdy system elektryczny działa idealnie, suma wektorowa prądów na wszystkich przewodzących prąd przewodach linii zasilającej jest równa zeru, a zatem wokół tejże linii nie ma wypadkowego pola magnetycznego.
Jeśli pojawi się prąd szczątkowy i zostanie on odprowadzony poza linię zasilającą lub do uziemienia (przy ewentualnym uszkodzeniu izolacji), prąd różnicowy będzie większy od zera.
Moduły ZETTLER EV-RCD wykorzystują rdzeń amorficzny o wysokim współczynniku remanencji i integrują obwód oscylacji samowzbudnej w celu generowania okresowych oscylacji. Gdy prąd różnicowy przepływa przez rdzeń, pole magnetyczne ulega zmianie, co powoduje odpowiednią zmianę kształtu fali oscylacji.
Gdy zostanie przekroczona dopuszczalna wartość prądu różnicowego, moduły ZETTLER określą jego natężenie i rodzaj poprzez porównanie zmian kształtu fali i sygnału upływów AC oraz DC.
W porównaniu z tradycyjnymi produktami ochrony upływowej typu A, moduł ZETTLER EV-RCD oferuje następujące zalety:
- duża dokładność – moduł jest w stanie wykrywać prąd różnicowy rzędu 3...6 mA DC i generuje sygnał wyjściowy zgodnie z wymogami bezpieczeństwa,
- wysoka odporność na przepięcia – produkt wytrzymuje chwilowe udary prądu o wartości szczytowej 3000 A bez ryzyka uszkodzenia,
- możliwość wykrywania różnych rodzajów prądu – moduł spełnia wymogi detekcji prądu upływu typu B.
