Niezawodna komunikacja bezprzewodowa. Anteny marki Ethertronics (AVX) do modułów komunikacyjnych

Wraz z rozwojem technologii bezprzewodowych, zwiększyła się dostępność modułów komunikacyjnych korzystających z radiowych pasm UHF i SHF. Zaletami tych rozwiązań są m.in. szczegółowa i międzynarodowa standaryzacja, łatwość implementacji oraz stosunkowo duża odporność na zakłócenia głównie dzięki wąskim pasmom częstotliwości, w których następuje transmisja. I chociaż zastosowania modułów komunikacyjnych różnią się od siebie, wymagają jednego wspólnego elementu: odpowiednich anten. Dzięki nim komunikacja może odbywać się bez przeszkód, nawet w trudnych warunkach środowiskowych czy atmosferycznych, pozwalają również zwiększyć zasięg wielu urządzeń i uzyskać optymalne wyniki pracy.
Article Image

Standardy takie jak Wi-Fi, Bluetooth czy LTE dzięki wielu zaletom stosowane są już nie tylko w typowych aplikacjach, takich jak bezprzewodowe przesyłanie dźwięku czy dostęp do Internetu z urządzeń mobilnych, ale również w aplikacjach przemysłowych czy infrastrukturze publicznej np. w systemach monitorowania natężenia ruchu czy warunków pogodowych. Należy jeszcze wymienić jedną, istotną cechę nowoczesnych systemów komunikacji bezprzewodowej – energooszczędność. Niskie zapotrzebowanie na energię pozwala konstruować urządzenia typu IoT (Intenet of Things) czy inne mobilne nadajniki/odbiorniki np. systemy przeznaczone do kontrolowania floty pojazdów.

Ethertronics jest firmą specjalizującą się w produkcji wyspecjalizowanych anten do cyfrowych modułów komunikacyjnych, a także telefonów, tabletów itp. Producent ten należy do amerykańskiego koncernu AVX, który z kolei znajduje się w grupie Kyocera, jednego z największych japońskich producentów komponentów i urządzeń elektronicznych. Od dłuższego czasu w ofercie TME stale rośnie liczba artykułów marki Etherntronics – zminiaturyzowanych akcesoriów do układów korzystających z technologii Wi-Fi, GSM, GPS i wielu innych. Dziś pragniemy naszym klientom przybliżyć ofertę tego dostawcy – skupiając się na głównych grupach produktów oraz nowościach w katalogu TME.

Oferta anten od Ethertronics

Anteny marki Ethertronics można podzielić na kilka kategorii. Pod względem montażu będą to elementy przeznaczone do zabudowy, montażu na zewnątrz obudowy (np. w kabinie kierowcy) oraz bezpośredniego wlutowania w obwód PCB. Większość oferowanych produktów przeznaczona jest jednemu, konkretnemu pasmu częstotliwości, jednak to samo pasmo może być obsługiwane przez kilka standardów transmisyjnych.

W naszym katalogu znalazły się również anteny przeznaczone ściśle określonym metodom komunikacji, jak również wielofunkcyjne – zawierające więcej niż jeden promiennik i obsługujące kilka częstotliwości/norm. W pierwszej kolejności skupimy się na podziale wg wskazanych przez producenta aplikacji.

Anteny pasm ISM – WLAN, Bluetooth, ZigBee...

Pasmo ISM (Industrial, Scientific, Medical) początkowo było przeznaczone do wąskiego przedziału zastosowań, jednak dziś należy do najpopularniejszych zakresów częstotliwości. W jego granicach (2,4 GHz i 5,8 GHz) funkcjonują m.in. standardy Wi-Fi, Bluetooth oraz cieszące się popularnością sieci protokołu ZigBee. Przeznaczone do komunikacji w tych standardach anteny Ethertronics obsługują polaryzację liniową (przewidzianą przez ww. normy) i w większości przeznaczone są do montażu powierzchniowego (fotografia 1). Występują także w formie prototypowych płytek PCB wyposażonych w złącze SMA. Oferują zysk energetyczny w zakresie od 1 dBi do 4,4 dBi, co w wielu przypadkach (zwłaszcza urządzeń mobilnych) może doprowadzić do znacznej poprawy jakości transmisji.

Fotografia 1. Antena typu M310220 o zysku energetycznym 1,7 dBi i podstawie 3×1,5 mm

Anteny systemów nawigacji satelitarnej

W gałęzi naszego katalogu pod ogólnym hasłem „Anteny GPS” znalazły się liczne rozwiązania przeznaczone do systemów nawigacji satelitarnej. Pozwalają one na odbiór nie tylko sygnałów triangulacji GPS, ale również pokrewnych (konkurencyjnych) systemów GLONASS (rosyjski ГЛОНАСС), drugiej generacji BeiDou (Chiny), a także Galileo (Unia Europejska). Podobnie jak w przypadku anten komunikacyjnych, tutaj również oferujemy wybór rozwiązań do bezpośredniego montażu w obwodach PCB (fotografia 2) oraz antenę zintegrowaną z aktywnym, niskoszumnym wzmacniaczem (LNA) podłączaną za pomocą koncentrycznego wtyku IPEX MHF.

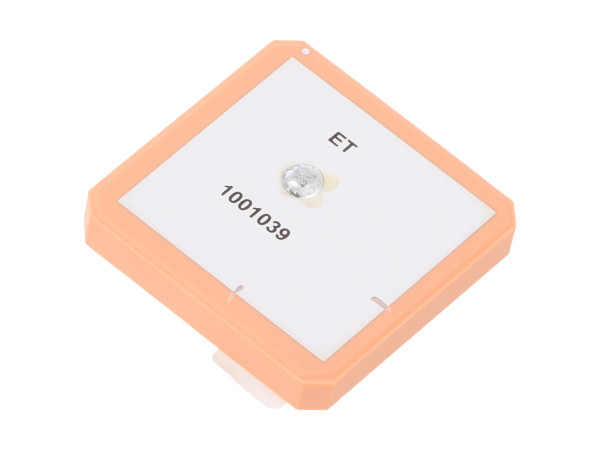

Fotografia 2. Antena GPS (typ 1001039) przeznaczona do montażu w urządzeniach mobilnych i IoT

Transmisja danych przez sieć komórkową (LTE)

W przypadku urządzeń mobilnych lub położonych poza zasięgiem standardowych metod komunikacji bezprzewodowej konstruktorzy i instalatorzy mają do wyboru dwa rozwiązania: rozbudowę sieci przekaźników lub wykorzystanie istniejącej infrastruktury GSM. Oczywiście ze względów ekonomicznych częściej wybiera się tę drugą możliwość. Transmisja danych przez sieć komórkową jest niezastąpioną metodą również w przypadku systemów alarmowych czy też pokładowych biletomatów komunikacji publicznej. W ofercie Ethertronics dostępnej za pośrednictwem TME znalazły się anteny GSM i LTE (fotografia 3) oferujące zysk od 2,7 dBi do 6,2 dBi – kompaktowe, precyzyjnie skalibrowane oraz wyposażone w powszechnie stosowane złącza (m.in. SMA oraz MMCX, z którego chętnie korzystają producenci routerów USB).

Fotografia 3. Antena LTE (typ 1003657) ze złączem MMCX

Anteny do modułów RF

Anteny RF współpracują z modułami komunikacyjnymi o zakresie częstotliwości od 863 MHz do 928 MHz. Cieszą się one dużą popularnością, zwłaszcza w aplikacjach nadających/odbierających małe ilości danych. Odznaczają się bowiem bardzo przystępną ceną i należą do najłatwiejszych w implementacji: zazwyczaj za pomocą dedykowanych bibliotek, które umożliwiają konfigurację i transmisję za pomocą dosłownie kilku linii kodu. Tutaj Ethertronics oferuje dwa rozwiązania: kompaktową antenę w formacie elementu SMD oraz płytkę rozszerzającą podłączaną za pomocą przewodu z wtykiem SMA (fotografia 4). Ta ostatnia jest, de facto, modułem wyposażonym w antenę SMD – czyli narzędziem rozwojowym, przeznaczonym przede wszystkim do prac z prototypami, testów itp.

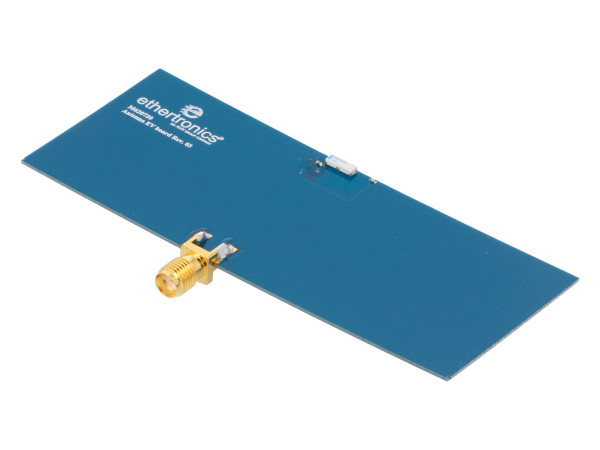

Fotografia 4. Antena w formie płytki rozszerzającej (typ M620720-01) zawierającej antenę SMD i złącze SMA na PCB

Nowości – anteny/moduły wielofunkcyjne

Nowością w naszej ofercie są zabudowane anteny Ethertronics – przeznaczone do jednoczesnej obsługi kilku protokołów. Mogą zostać podłączone np. do urządzeń umieszczonych w ekranowanym zamknięciu albo poprawiać jakość transmisji/odbioru w pojazdach, których metalowe kabiny tłumią sygnał radiowy. Anteny zostały zamknięte w plastikowych obudowach, a każdy z modeli obsługuje co najmniej dwa standardy komunikacji. Przykładowo, X1005244LWA3SX10A2 (fotografia 5) posiada trzy anteny, każda z osobnym, klarownie oznaczonym wyprowadzeniem SMA (na kablach o długości 1 m). Ich przeznaczeniem są: GPS, GSM, LTE oraz Wi-Fi. A zatem jeden produkt zaspokoi potrzeby nawet bardziej złożonych systemów, jak komputery pokładowe czy autonomiczne lub zdalnie sterowane maszyny przemysłowe.

Fotografia 5. Zestaw anten typu X1005244LWA3SX10A2 zapewnia kompleksową obsługę komunikacji bezprzewodowej

Transfer Multisort Elektronik Sp. z o.o.

Więcej informacji: Transfer Multisort Elektronik, 93-350 Łódź, ul. Ustronna 41, tel. 42 645 55 55, dso@tme.pl, www.tme.pl
Tematyka materiału: TME, Ethertronics, anteny, komunikacja bezprzewodowa, UHF, SHF, ISM, WLAN, ZigBee, RF, LTE
