W wielu aplikacjach, a szczególnie w zastosowaniach multimedialnych, Raspberry Pi cierpi na brak sensownego interfejsu pamięci masowej. Można oczywiście wykorzystać zewnętrzny dysk twardy lub pendrive, ale rozwiązanie teoretycznie powinno być wygodniejsze i przynieść lepszy efekt, tym bardziej, że praktycznie w każdym warsztacie gdzieś zalega dysk twardy starszego typu o zbyt małej pojemności dla współczesnego PC lub dysk talerzowy po wymianie na SSD, który z powodzeniem można wykorzystać w roli magazynu danych dla Raspberry Pi. Czy testowane moduły spełnią oczekiwania?
Po pierwszych oględzinach można zauważyć, że nie będzie zaskoczenia – interfejs nie korzysta z GPIO Raspberry Pi nawet do zasilania, natomiast jest widoczny interfejs USB (micro). Oba układy są mostami USB/(m)SATA zbudowanymi w oparciu o układ uPD72031A firmy Renesas. W strukturze zawiera on kompletny kontroler USB/SATA, co ciekawe, obsługujący USB3.0 w trybie SuperSpeed.
W dalszym ciągu jesteśmy skazani na interfejs USB wbudowany w SoC Broadcoma – wąskie gardło Raspberry Pi, który jest wyprowadzony „na świat” zewnętrzny przez most LAN9514 obsługujący dodatkowo jeszcze Ethernet i 4-portowy HUB USB. Niestety, nie wróży to uzyskania wydajności porównywalnej z pełnoprawnym SATA.

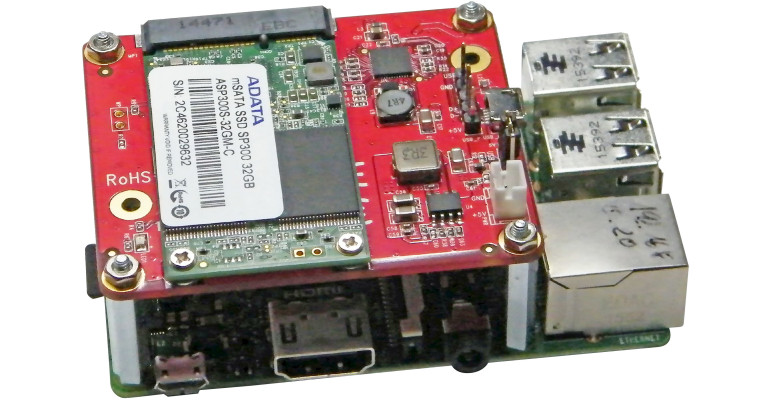

Obie płytki dostosowane są mechanicznie do Raspberry w formacie Plus i mocowane do niej za pomocą tulei dystansowych M2,5. W wersji mSATA są one dołączone do zestawu, w przypadku SATA, niestety, trzeba się on nie zatroszczyć samodzielnie. Dla realizacji transmisji, jest konieczne podłączenie kabla microUSB do Raspberry Pi. Każda z płytek ma także wyprowadzone USB na listwę kołkową, więc można wykorzystać gotowe kable 5-pinowe z PC. Szkoda, że nie zaprojektowano opcjonalnej przejściówki USB umożliwiającej bezpośrednie połączenia z Raspberry Pi, np. w postaci taśmy elastycznej FPC eliminującej dosyć niewygodny i zajmujący sporo miejsca kabel USB. Złącze szpilkowe mogło pozostać niewlutowane lub wykonane w wersji kątowej, szczególnie w przypadku mSATA, gdyż wysokość interfejsu wraz z dyskiem nie przekraczałaby 5 mm, co ułatwiłoby montaż w obudowie dla Pi. Ze względu na brak konieczności używania GPIO, płytki można zamontować także od spodu Raspberry, nie blokując dostępu do złącza, co jest wymagane w większości aplikacji. Interfejs SATA wymaga zapewnienia zewnętrznego zasilania dla współpracującego dysku. Płytka mSATA ma wbudowany zasilacz i gniazdo zewnętrznego zasilacza +5 V (przełączane zworą) korzystające z USB.
Użytkowanie (testowane na RPi3) interfejsu przebiega bezproblemowo i stabilnie, dysk pracuje niezawodnie (o ile ma dobre zasilanie). W ciągu kilku dni nieprzerwanych testów (odtwarzanie strumienia audio) układ nie zawiesił się, nie wyłączył, nie tracił kontaktu z dyskiem, jak ma to miejsce w niektórych tanich przejściówkach i kieszeniach HDD. Przejściówka oczywiście nie wykorzystuje pełni możliwości mostu uPD (przy współpracy z PC działa zdecydowanie szybciej). Należy tylko pamiętać, że nie jest to interfejs plug&play i dysk powinien być przyłączony przed włączeniem zasilania.
