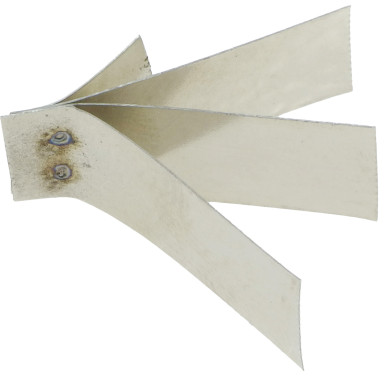

Akumulatory opanowały nasz świat. Są wszędzie – od pilotów TV do bezprzewodowych elektrycznych narzędzi ogrodowych, rowerów elektrycznych, skuterów, itp. Ogniwa w akumulatorach są zgrzewane punktowo za pomocą pasków cienkiego metalu. Przy prawidłowym wykonaniu tworzy to dobre, mocne połączenia bez negatywnego wpływu na żywotność baterii, co miało by miejsce podczas długotrwałego jej nagrzewania w procesie lutowania. Niedogodnością jest jednak to, że trudno jest wymienić martwe ogniwo bez odpowiednich narzędzi. Do takiej naprawy potrzebujesz zgrzewarki punktowej, takiej jak Fnirsi SWM-10 (fotografia 1 - otwierająca). To przenośna „maszyna” do zgrzewania punktowego w rozmiarze małego multimetru. Jest przeznaczona do budowy i naprawy zestawów akumulatorów i wykonywania wszelkich innych połączeń punktowych arkuszy, pasków (fotografia 2) lub przewodów metalowych, a także może służyć jako bank energii USB o pojemności 5000 mAh.
Rozpakowywanie Fnirsi SWM-10

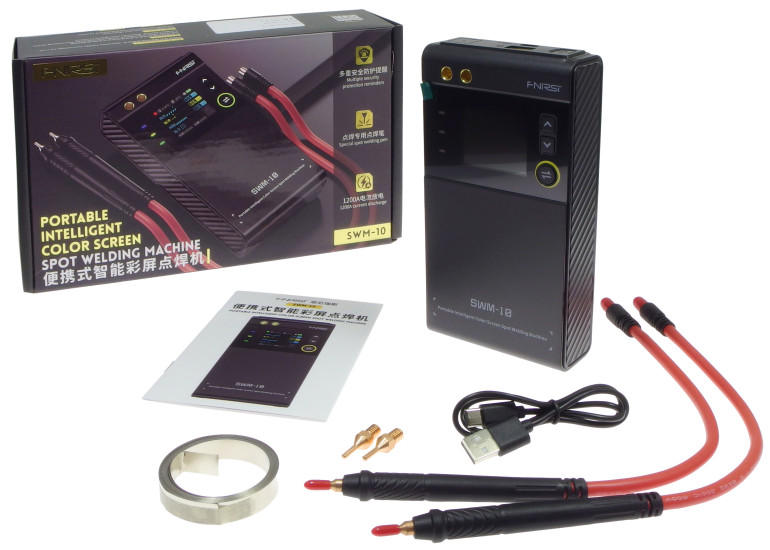

Jeśli kupisz tę zgrzewarkę w sklepie AVT (www.sklep.avt.pl), to w pudełku oprócz samego urządzenia znajdziesz dwa grube kable (8 AWG, ok. 30 cm długości), dwie zapasowe końcówki spawalnicze, kabel USB-A-to-C, rolkę metalowego paska (10 mm szerokości, 0,1 mm grubości) oraz instrukcję obsługi (fotografia 3). Nie rozwinęliśmy metalowego paska, ale po zmierzeniu jego obwodu i oszacowaniu liczby zwojów wydaje się, że ma on około 5 m długości.
SWM-10 ma wygląd stonowany, jest cały czarny, z czarnym okienkiem i trzema przyciskami. Dwa gniazda dla kabli spawalniczych znajdują się w lewym górnym rogu. Z tyłu znajduje się składana podstawka. Przycisk zasilania znajduje się w górnej części SWM-10, obok złączy USB i otworu resetowania.
Intuicyjny wyświetlacz

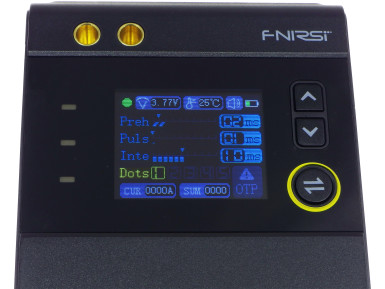

Po włączeniu urządzenia pojawia się 1,8-calowy kolorowy wyświetlacz pokazujący kilka wartości (fotografia 4). Są one w rzeczywistości łatwe do zrozumienia, ponieważ składają się z czterech parametrów regulowanych przez użytkownika (czas podgrzewania, długość impulsu, interwał impulsu i kropki) oraz informacji o stanie (napięcie akumulatora, temperatura, dźwięk włączony lub wyłączony, prąd i licznik zgrzewania punktowego). Przyciskami lewo/prawo można przesuwać kursor w górę i w dół, a przyciski góra/dół umożliwiają regulację wybranej wartości (zaznaczonej na żółto). Długie naciśnięcie lewego/prawego przycisku otwiera (i zamyka) menu ustawień. Krótkie naciśnięcie przycisku zasilania powoduje wyświetlenie (i zamknięcie) ekranu ładowania/rozładowania. W tym miejscu można sprawdzić, ile energii pozostało w akumulatorze oraz czy i jak przebiega ładowanie.
Instrukcja jest krótka i wyjaśnia tylko, co oznaczają wartości i parametry oraz do czego służą przyciski i diody LED. Wyjaśniono krótko jak używać urządzenia do spawania – należy naładować baterię przed spawaniem i dla uzyskania najlepszych rezultatów nie należy zbyt mocno naciskać na pasek niklowy podczas spawania.
Prostota użytkowania

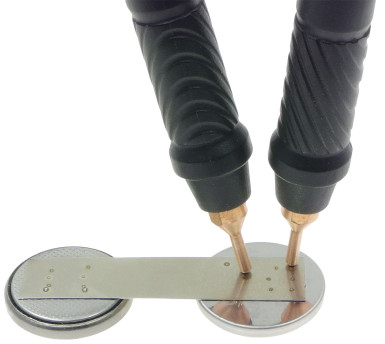

Jak się okazuje, korzystanie z Fnirsi SWM-10 jest niezwykle proste i prawdopodobnie dlatego twierdzą, że jest inteligentna. Wszystko, co musisz zrobić, to umieścić dwie końcówki jedna po drugiej na obrabianym przedmiocie (nie naciskaj zbyt mocno) i odczekać dwie sekundy (jak pokazano na fotografii 5). Następnie usłyszysz delikatny dźwięk kliknięcia i to wszystko. Liczba słyszalnych kliknięć zależy od wartości Dots (od 1 do 5).

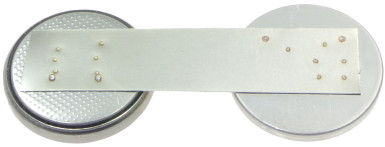

Wartości domyślne sprawdziły się w naszym przypadku podczas spawania kawałka paska niklu do ogniwa guzikowego (fotografia 6). Próba oderwania paska wymaga użycia znacznej siły. Aby uzyskać mocniejsze połączenia, można wydłużyć impulsy i zwiększyć liczbę punktów. Należy jednak uważać, ponieważ przy wysokich wartościach zaczynają pojawiać się iskry i dym, a powierzchnia pod spodem może zostać spalona lub uszkodzona w inny sposób. Podczas prac z urządzeniem zalecamy stosowanie okularów ochronnych. Należy również zachować ostrożność podczas pracy z tak cienką blachą, ponieważ bardzo łatwo jest się nią skaleczyć.
Doskonałe narzędzie
Fnirsi SWM-10 to doskonałe narzędzie dla każdego, kto miał do czynienia z akumulatorem z rozładowanym ogniwem i nie wiedział, jak go naprawić. Akumulatory są zazwyczaj kosztowne. Nawet naprawa tylko jednego jest prawdopodobnie wystarczająca, aby uzasadnić zakup tego niedrogiego narzędzia. Oczywiście, gdy już je masz, możesz również montować własne zestawy akumulatorów lub używać zgrzewania punktowego do innych zastosowań. Nie zapominajmy, że jest to również power bank o pojemności 5000 mAh.
