Niezwykle mały wyświetlacz Pico-LCD-0.96 firmy Waveshare dla zestawu Raspberry Pi Pico

Jakub Tyburski

Blog

Wyświetlacze

21 marca 2022

680

Waveshare Electronics

Mowa tu o zawierającym matrycę LCD IPS module, którego rozdzielczość obrazu to: 160×80 px, przy przekątnej 0,96” i palecie barw obejmującej 65 tysięcy kolorów. Do prawidłowego działania moduł ten potrzebuje napięcia: 2,6-5,5 V, a jego wymiary to: 52×25 mm.

Za sterowanie Pico-LED-0.96 odpowiada układ ST7735S firmy Sitronix Technology, przy współudziale interfejsu SPI 4-Wire. Wszystko to przy kompaktowej matrycy osadzonej na niebieskiej płytce, która zawiera: złącze dla zestawu Raspberry Pi Pico, dwa wygodne w użyciu, białe przyciski oraz jeden joystick, który pozwala na interakcje z wyświetlaczem. Kody języków: MicroPython, C i C++ zapewniają stosunkowo prostą obsługę modułu, którą uzupełnia środowisko Raspberry Pi Pico C/C++.

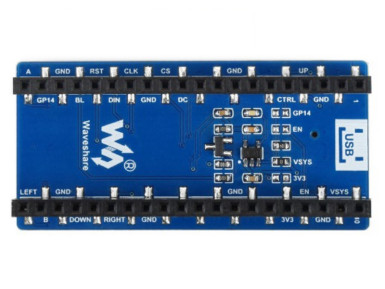

Wyświetlacz Pico-LCD-0.96

Jest to produkt występujący w różnych rozwiązaniach. Jego zastosowania są uniwersalne, a warunki, w których może on być stosowany są niemal dowolne. Dane dotyczące modułu Pico-LCD-0.96 przedstawiono poniżej.

Wyświetlacz Pico-LCD-0.96

Specyfikacja wyświetlacza Pico-LCD-0.96:

Długość przekątnej: 0,96”
Rozdzielczość: 160×80 px
Technologia wykonania: LCD
Rodzaj matrycy: IPS
Liczba wyświetlanych kolorów: 65 tysięcy
Działanie w oparciu o układ ST7735S (firmy Sitronix Technology) pełniący rolę sterownika wyświetlacza
Interfejs SPI 4-Wire
Napięcie zasilania: 2,6-5,5 V
Rozmiary matrycy: 21,7×10,8 mm
Rozmiary pojedynczego piksela matrycy: 0,1356×0,135 mm
Wymiary modułu z matrycą: 52×25 mm

Schemat wymiarowy Pico-LCD-0.96

Więcej informacji pod adresami: link 1 i link 2

DATA SHEET

Do pobrania

Dokumentacja układu ST7735S

Firma: Waveshare Electronics

Tagi: LCD Moduły Raspberry Pi Wyświetlacze

Tematyka materiału: interfejs SPI, IPS, MicroPython, Pico-LCD-0.96, Raspberry Pi Pico, Waveshare

AUTOR

Jakub Tyburski

ZOBACZ WIĘCEJ ARTYKUŁÓW AUTORA

Źródło

www.waveshare.com
