Wyjątkowy wyświetlacz Pico-LCD-1.3 firmy Waveshare o czterech przyciskach i jednym joysticku dla zestawu Raspberry Pi Pico

Jakub Tyburski

Blog

Wyświetlacze

2 marca 2022

720

Waveshare Electronics

Mowa tu o zawierającym matrycę LCD IPS module, który oferuje rozdzielczość obrazu 240×240 px, przy przekątnej 1,3” oraz palecie barw obejmującej 65 tysięcy kolorów. Do prawidłowego działania moduł ten potrzebuje napięcia: 2,6-5,5 V, a jego wymiary to: 52×26,5 mm.

Za sterowanie Pico-LED-1.3 odpowiada układ ST7789 firmy Sitronix Technology przy współudziale interfejsu SPI 4-Wire. Wszystko to przy kompaktowej matrycy osadzonej na niebieskiej płytce, która zawiera: złącze dla zestawu Raspberry Pi Pico, 4 wygodne w użyciu, białe przyciski oraz jeden joystick, który pozwala na interakcje z wyświetlaczem. Kody języków: MicroPython, C i C++ zapewniają stosunkowo prostą obsługę modułu, którą uzupełnia środowisko Raspberry Pi Pico C/C++.

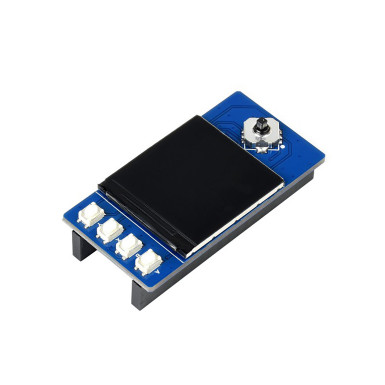

Wyświetlacz Pico-LCD-1.3

Jest to produkt występujący w różnych rozwiązaniach - jego zastosowania są uniwersalne, a warunki, w których może on być stosowany są niemal dowolne. Dane dotyczące modułu Pico-LCD-1.3 przedstawiono niżej.

Przykładowe zastosowanie Pico-LCD-1.3

Specyfikacja wyświetlacza Pico-LCD-1.3:

Długość przekątnej: 1,3”
Rozdzielczość: 240×240 px
Technologia wykonania: LCD
Rodzaj matrycy: IPS
Liczba wyświetlanych kolorów: 65 tysięcy
Działanie w oparciu o układ ST7789 (firmy Sitronix Technology) pełniący rolę sterownika wyświetlacza
Interfejs SPI 4-Wire
Napięcie zasilania: 2,6-5,5 V
Rozmiary matrycy: 23,4×23,4 mm
Rozmiary pojedynczego piksela matrycy: 0,0975×0,0975 mm
Wymiary modułu z matrycą: 52×26,5 mm

Schemat wymiarowy Pico-LCD-1.3

Więcej informacji pod adresami: link 1 i link 2

DATA SHEET

Do pobrania

Dokumentacja układu ST7789

Firma: Waveshare Electronics

Tagi: LCD Moduły Raspberry Pi Wyświetlacze

Tematyka materiału: interfejs SPI, IPS, MicroPython, Pico-LCD-1.3, Raspberry Pi Pico, Waveshare
