Zwiększający możliwości zestawu Raspberry Pi Pico wyświetlacz Pico-LCD-1.44 firmy Waveshare o czterech przyciskach użytkownika

Jakub Tyburski

Blog

Wyświetlacze

21 lutego 2022

795

Waveshare Electronics

Mowa tu o zawierającym matrycę LCD TFT module, który oferuje rozdzielczość obrazu 128×128 px, przy przekątnej 1,44” oraz palecie barw obejmującej 65 tysięcy kolorów. Do prawidłowego działania moduł ten potrzebuje napięcia: 3,15-5 V, a jego wymiary to: 52×30 mm.

Za sterowanie Pico-LED-1.44 odpowiada układ ST7735S firmy Sitronix Technology przy współudziale interfejsu SPI 4-Wire. Wszystko to przy matowej matrycy osadzonej na niebieskiej płytce, która zawiera złącze dla zestawu Raspberry Pi Pico oraz 4 wygodnych w użyciu, białych przycisków użytkownika (oznaczenia KEY0-3) ułatwiających interakcje z wyświetlaczem.

Wyświetlacz Pico-LCD-1.44

Kody języków: MicroPython, C i C++ zapewniają bardzo prostą obsługę modułu, którą dopełnia środowisko Raspberry Pi Pico C/C++. Jest to produkt występujący w wielu rozwiązaniach - jego zastosowania są różnorodne, a warunki, w których może on być stosowany są niemal dowolne. Dane dotyczące modułu Pico-LCD-1.44 przedstawiono niżej.

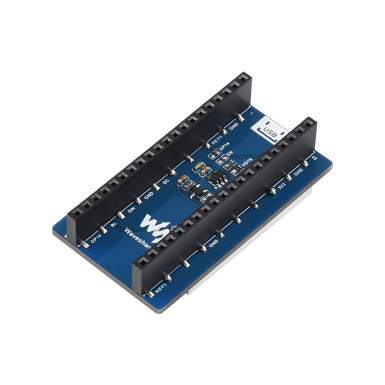

Wyświetlacz Pico-LCD-1.44

Specyfikacja wyświetlacza Pico-LCD-1.44:

Długość przekątnej: 2”
Rozdzielczość: 128×128 px
Technologia wykonania: LCD
Rodzaj matrycy: TFT
Liczba wyświetlanych kolorów: 65 tysięcy
Działanie w oparciu o układ ST7735S (firmy Sitronix Technology) pełniący rolę sterownika wyświetlacza
Interfejs SPI 4-Wire
Napięcie zasilania: 3,15-5 V
Rozmiary matrycy: 25,5×26,5 mm
Rozmiary pojedynczego piksela matrycy: 0,2×0,2 mm
Wymiary modułu z matrycą: 52×30 mm

Schemat wymiarowy Pico-LCD-1.44

Więcej informacji pod adresami: link 1 i link 2

DATA SHEET

Do pobrania

Dokumentacja układu ST7735S

Firma: Waveshare Electronics

Tagi: LCD Moduły Raspberry Pi Wyświetlacze

Tematyka materiału: interfejs SPI, MicroPython, Pico-LCD-1.44, Raspberry Pi Pico, TFT, Waveshare
