Mały, dedykowany zestawowi Raspberry Pi Pico wyświetlacz Pico-LCD-1.8 firmy Waveshare o wysokiej jakości obrazu

Article Image
Jeżeli potrzeba wygodnego w użyciu, niedużego wyświetlacza dla zestawu Raspberry Pi Pico, to model Pico-LCD-1.8 firmy Waveshare jest tu dobrym rozwiązaniem. Matryca tego wyświetlacza jest typu TFT LCD i charakteryzuje ją rozdzielczość 160×128 px, przy przekątnej 1,8” oraz palecie barw obejmującej 65 tysięcy kolorów. Napięcie zasilania 2,6-5,5 V w zupełności wystarcza do niezawodnej pracy Pico-LCD-1.8.

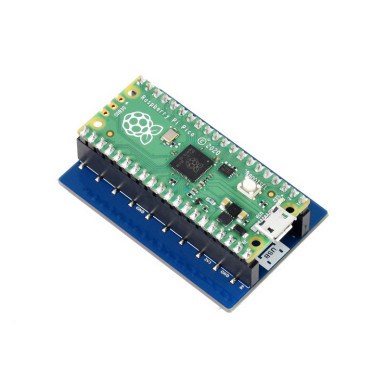

Opisany wymiarami: 52×34,5 mm wyświetlacz jest obsługiwany dzięki układowi ST7735S firmy Sitronix Technology przy współudziale interfejsu SPI. Jego matryca jest nieświecąca i znajduje się na niebieskiej płytce posiadającej złącze do prostego podłączania zestawu Raspberry Pi Pico. Obraz wyświetlacza jest wyrazisty, odznaczając się wieloma odcieniami. Zastosowania Pico-LCD-1.8 są w pełni uniwersalne. Kody języków: MicroPython, C i C++ zapewniają intuicyjną obsługę wyświetlacza, którą uzupełnia środowisko Raspberry Pi Pico C/C++. Jest to element sprawdzający się w wielu warunkach - poniżej specyfikacja tego elementu.

Wyświetlacz Pico-LCD-1.8

Specyfikacja wyświetlacza Pico-LCD-1.8:

  • Długość przekątnej: 1,8”
  • Rozdzielczość: 160×128 px
  • Technologia wykonania: LCD
  • Rodzaj matrycy: TFT
  • Liczba wyświetlanych kolorów: 65 tysięcy
  • Działanie w oparciu o układ ST7735S (firmy Sitronix Technology) pełniący rolę sterownika wyświetlacza
  • Interfejs SPI 4-Wire
  • Napięcie zasilania: 2,6-5,5 V
  • Rozmiary matrycy: 35,04×28,03 mm
  • Rozmiary pojedynczego piksela matrycy: 0,219×0,219 mm
  • Wymiary modułu z matrycą: 52×34,5 mm
Wyświetlacz Pico-LCD-1.8
Wyświetlacz Pico-LCD-1.8
Wyświetlacz Pico-LCD-1.8
Wyświetlacz Pico-LCD-1.8

Więcej informacji pod adresami: link 1 i link 2

Schemat wymiarowy Pico-LCD-1.8
DATA SHEET
Do pobrania
Download icon Dokumentacja układu ST7735S
