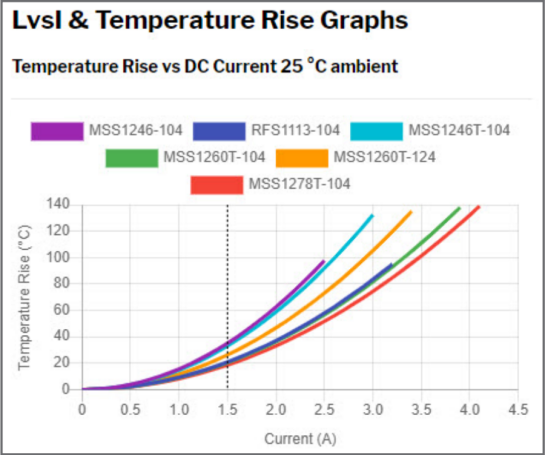

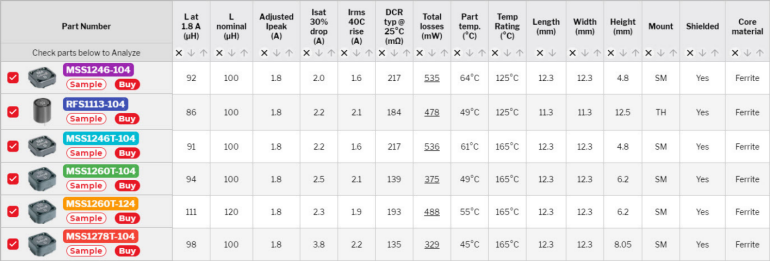

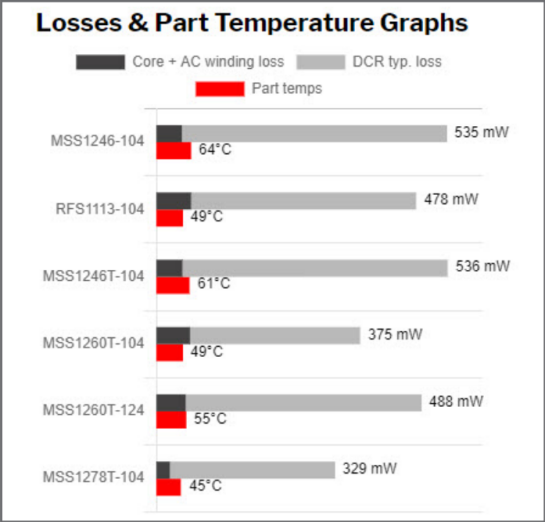

Opracowana przez Coilcraft wyszukiwarka cewek indukcyjnych zapewnia m.in. szeregowanie list według najważniejszych parametrów. Po wybraniu najbardziej interesujących elementów, pokazywane są określone informacje, które pozwalają dokonać wyboru cewki. Można bardzo łatwo znaleźć kompromis pomiędzy wielkością cewek indukcyjnych, a ich parametrami. Jeżeli założymy, że cewka indukcyjna musi się odznaczać induktancją 100 µH i prądem szczytowym 1,8 A, przedstawiane są takie wyniki wyszukiwań jak na rysunku 1. Jak można tutaj zauważyć idealnym wyborem jest cewka indukcyjna MSS1260T-104, co dodatkowo podkreślają rysunki: 2 i 3. Wymiary przytoczonej cewki wynoszą: 12,3×12,3×4,8 mm.

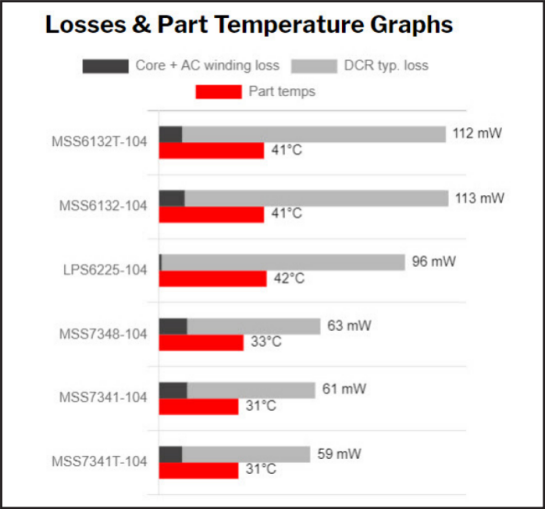

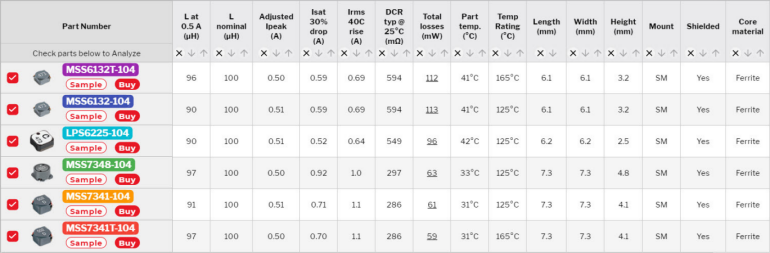

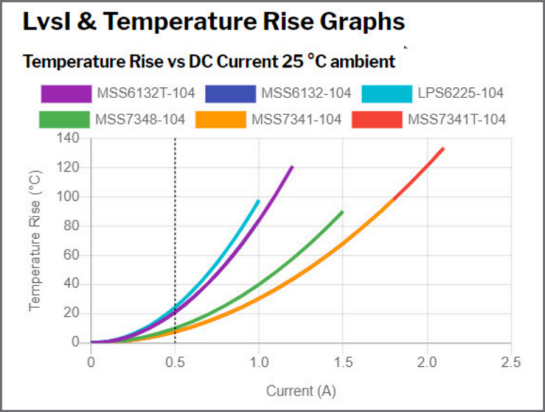

W wypadku zmiany prądu szczytowego na 0,5 A - przy zachowaniu induktancji, co wcześniej, wyniki wyszukiwań ulegają zmianie. Tym razem najlepszą cewką indukcyjną jest: MSS6132T-104 o wymiarach: 6,1×6,1×3,2 mm - mniejszych niż dla cewki indukcyjnej MSS1260T-104.

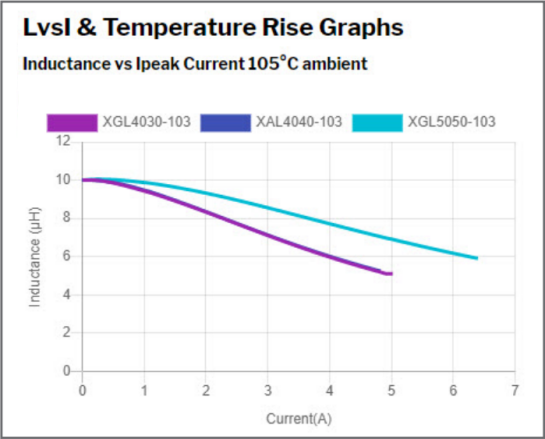

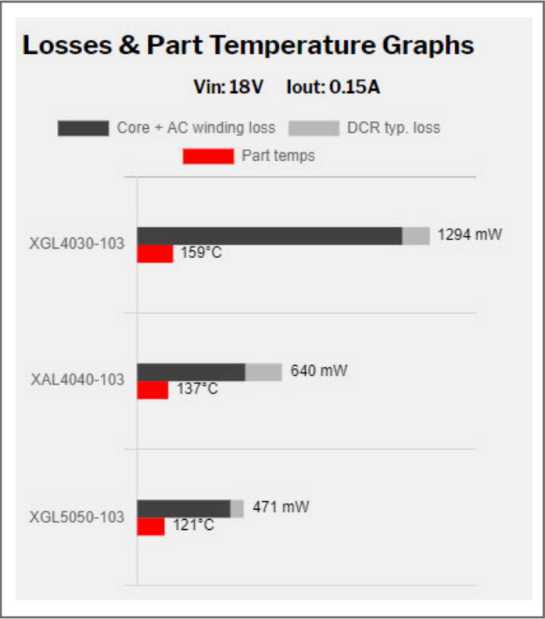

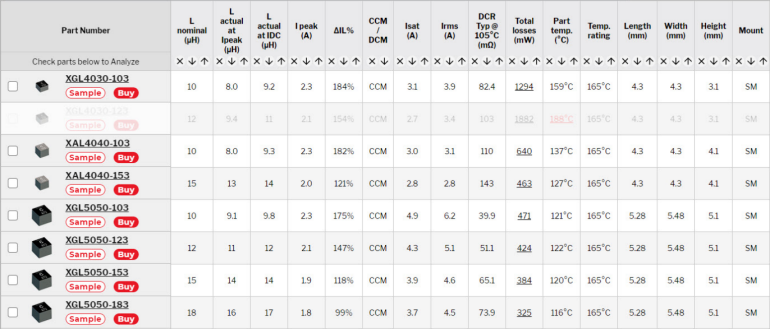

Korzystając z narzędzia DC-DC Optimizer, można również uwzględnić przetwornice DC/DC w założeniu współpracujące z cewkami. Przykładowo niech to będzie LM5001, którą wyróżnia w szczególności: zakres napięcia wejściowego 6-18 V, napięcie wyjściowe 48 V, prąd wyjściowy 150 mA oraz częstotliwość przełączania 240 kHz. Przyjmijmy również temperaturę otoczenia 105°C. W tej sytuacji wyniki wyszukiwań są takie jak na rysunku 7. Porównując ze sobą cewki indukcyjne: XGL4030-103, XAL4040-103 i XGL5050-103 (rysunki 8, 9, 10) można dostrzec, że najlepszą z nich jest XGL5050-103, a jeśli potrzeba czegoś mniejszego, to kolejnym wyborem jest XAL4040-103.
Wyszukiwarka cewek indukcyjnych firmy Coilcraft jest dostępna tutaj.
