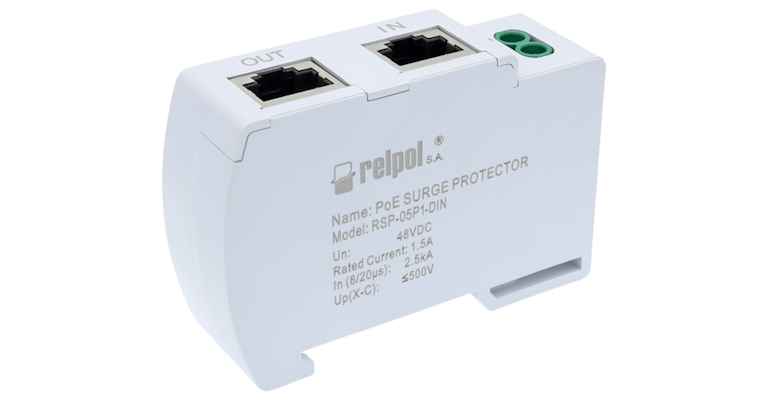

Ogranicznik przepięć RSP-05P1-DIN dla sieci Ethernet

Jakub Tyburski

Blog

Komunikacja, RF

9 kwietnia 2026

Relpol

Zgodnie z założeniami, ogranicznik przepięć RSP-05P1-DIN przeznaczono do ochrony urządzeń Gigabit Ethernet i Power-over-Ethernet (PoE). Tego rodzaju produkt spełnia wymogi: kategorii 6 oraz wszystkich wersji PoE (w tym PoE+ i PoE ++), dzięki czemu może być stosowany we wszystkich rozwiązaniach zasilanych napięciem nominalnym poniżej 65 V. Ten produkt nadaje się do użycia zwłaszcza w strukturalnych systemach okablowania. Wszystkie linie są chronione przez wydajne iskierniki gazowe i wysokiej klasy warystory wraz z diodami TVS. Wliczone są także elementy, które zabezpieczają urządzenia przed szkodliwymi następstwami przeciążenia prądowego.

Najważniejsze cechy ogranicznika przepięć RSP-05P1-DIN:

Produkt zaprojektowany zgodnie z normami: IEEE 802.3af oraz IEEE 802.3at
Wielopoziomowy system ochrony
Niskie napięcie resztkowe
System SPD zapewniający ochronę kabli sieciowych lub zasilających Ethernet przed przepięciami
Mocowanie na szynie DIN
Uziemienie z wykorzystaniem przewodu N lub ochronnego
Element rozładowujący: szybkie warystory z iskiernikami i diodami TVS

Parametry techniczne:

Prąd znamionowy: 1,5 A
Napięcie znamionowe: 48 V DC
Maksymalne, dopuszczalne napięcie pracy ciągłej: 65 V DC
Czas reakcji: poniżej 1 ns
Poziom zakłóceń (strat): poniżej 0,2 dB
Konstrukcja toru bezpieczeństwa: kombinowana (GDT+MOV+TVS)
Wymiary: 7,5×5×2,5 cm
Ciężar: 75 g

Więcej informacji pod adresem: relpol.pl
