Rozdzielacz/konwerter RSC-04

Jakub Tyburski

Blog

Komunikacja, RF

22 stycznia 2026

SEM

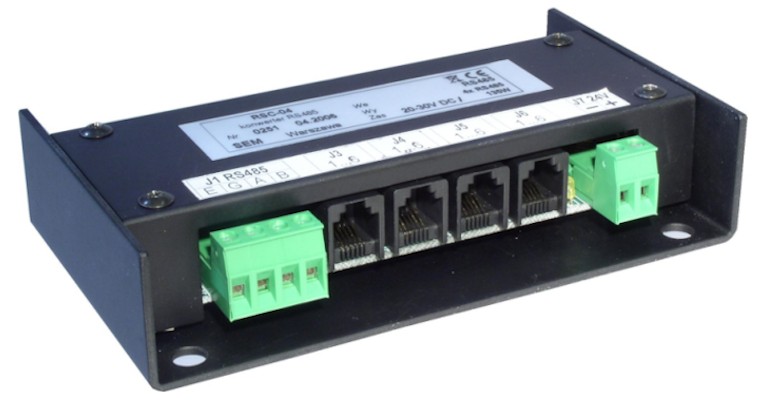

To rozwiązanie przeznaczone jest do budowy rozległej sieci wyświetlaczy tekstowych i cyfrowych. Umożliwia w szczególności odgałęzienie linii RS-485 na 4 wyświetlacze, z równoczesnym zapewnieniem izolacji galwanicznej dla linii głównych. Oferuje również transmisję danych do wyświetlaczy oraz dystrybucję bezpiecznego napięcia zasilania, które pochodzi z zewnętrznego źródła mocy.

Prezentowany konwerter zawiera standardowy odbiornik RS-485, izolowany galwanicznie od pozostałych wejść i wyjść. Wejście odbiornika chronione jest przed przepięciami i dodatkowo spolaryzowane rezystorami, aby zapewnić stan nieaktywny przy rozwarciu na linii. Wszystkie dane przekazywane są na 4 nadajniki RS-422/485 podłączone do 4 wyjść RJ-12. Na każdym z tych wyjść dostępne są 2 linie danych, jak również podwojone linie masy i zasilania. Wyjścia transmisji też są zabezpieczone w pełni przed przepięciami oraz zwarciami. Zapewniono przy tym kompletne sterowanie dla pojedynczego wyświetlacza LDN/LDA wyposażonego w złącze RJ-12. Z kolei wskaźnikiem obecności zasilania jest dioda LED, która znajduje się obok złącza zasilania zewnętrznego.

Więcej informacji tutaj oraz na poniższym zdjęciu.

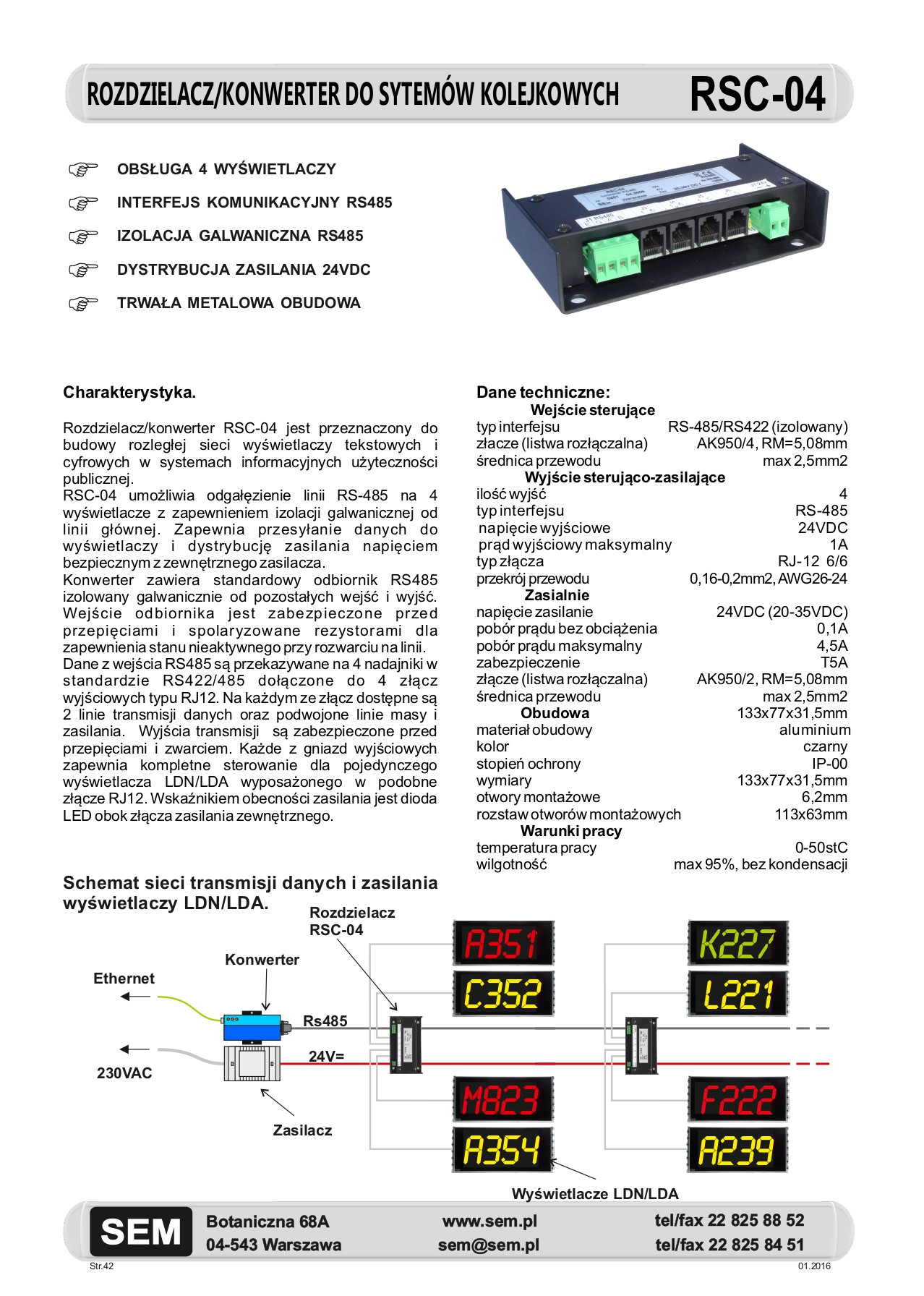

Dokumentacja rozdzielacza/konwertera RSC-04

Firma: SEM

Tagi: Komunikacja

Tematyka materiału: interfejsy szeregowe, konwertery, rozdzielacze, RSC-04, RS-485, SEM
