ISOW1432 – izolowany driver RS-485 z zintegrowaną przetwornicą DC/DC od Texas Instruments

Article Image
Układ ISOW1432 to galwanicznie izolowany driver RS-485 z wbudowaną izolowaną przetwornicą DC/DC, która eliminuje potrzebę oddzielnego izolowanego zasilania w ograniczonej przestrzeni projektu.

ISOW1432 jest zoptymalizowany do maksymalnych prędkości transmisji do 12 Mbps. Urządzenie nie wymaga żadnych elementów zewnętrznych innych niż kondensatory, aby zrealizować izolowany port RS-485, idealny do komunikacji na duże odległości. Izolacja przerywa pętlę uziemienia między komunikującymi się węzłami, umożliwiając znacznie większy zakres napięcia w trybie wspólnym.

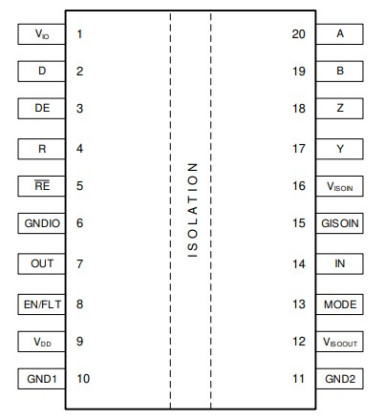

Rysunek 1. Wyprowadzenie układu ISOW1432

Zarówno ścieżki sygnałowe, jak i zasilające są izolowane do wartości 5 kVRMS zgodnie z UL1577 i kwalifikują się do wzmocnionych i podstawowych izolacji według VDE, TUV, CSA i CQC. Izolowana przetwornica DC/DC o niskiej emisji spełnia normę emisji promieniowania CISPR 32 klasy B z zaledwie dwoma koralikami ferrytowymi na prostej, dwuwarstwowej płytce drukowanej.

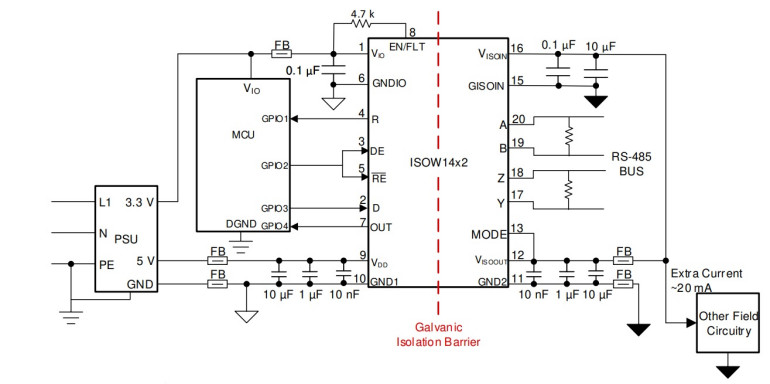

Rysunek 2. Przykładowa aplikacja układu ISOW1432

Dodatkowy prąd wyjściowy 20 mA można wykorzystać do zasilania innych obwodów na płytce. Zintegrowany kanał GPIO (2 Mbps) pomaga usunąć każdy dodatkowy izolator cyfrowy lub transoptor do celów diagnostycznych, sygnalizowania przez LED lub monitorowania zasilania.

Układ może działać przy pojedynczym napięciu zasilania od 3 V do 5,5 V, łącząc VIO i VDD razem. Jeśli wymagane są niższe poziomy logiczne, zasilanie logiki od 1,71 V do 5,5 V (VIO) może być odseparowane i niezależne od zasilania przetwornicy DC/DC (VDD) od 3,0 V do 5,5 V.

Rysunek 3. Schemat blokowy układu ISOW1432

ISOW1432 działa w szerokim zakresie temperatur otoczenia od –40°C do +125°C i jest dostępny w 20-pinowej obudowy DFM o wymiarach 12,83 mm × 7,5 mm, zachowującej co najmniej 8 mm dystansu („clearance and creepage”).

Parametry układu:

  • Spełnia lub przekracza wymagania TIA/Standard EIA-485A
  • Szybkość transmisji danych: 12 Mbps
  • Zintegrowana niskoemisyjna przetwornica DC/DC:
    • Spełnia standard CISPR 32 class B i EN 55032 class B z marginesem na dwuwarstwowej płytce PCB
    • Przetwornica o niskiej częstotliwości przełączania 25 MHz zapewnia niski poziom szumów
  • Dodatkowy kanał GPIO (2 Mbps)
  • Wysoka sprawność mocy wyjściowej:
    • Typowa sprawność: 46%
    • Dokładność VISOOUT: ±5%
    • Dodatkowy prąd wyjściowy: 20 mA
  • Niezależne zasilanie dla dla RS-485 i przetwornicy DC/DC
    • Zasilanie logiki (VIO): od 1,71 V do 5,5 V
    • Zasilanie przetwornicy (VDD): od 3 V do 5,5 V
  • RS-485 z kompatybilnością z PROFIBUS
    • Bezpieczne tryby awarii: otwarta, zwarta, bezczynna magistrala
    • 1/8 obciążenia jednostkowego: do 256 węzłów na magistrali
    • Bezproblemowe włączanie i wyłączanie
  • Podstawowa i wzmocniona izolacja
  • Wysoki CMTI (Common Mode Transient Immunity): typowo 100 kV/μs
  • Wysoka ochrona ESD magistrali:
    • HBM: ±16 kV
    • IEC 61000-4-2 wyładowanie stykowe: ±8 kV
  • Zakres temperatur pracy: od -40°C do +125°C
  • Ogranicznik prądu oraz zabezpieczenie termiczne

Przeznaczenie układu:

  • Automatyka przemysłowa
  • Automatyka domowa
  • Transport przemysłowy
  • Inwertery do paneli fotowoltaicznych
  • Sterowniki silników
  • Przekaźnik zabezpieczający

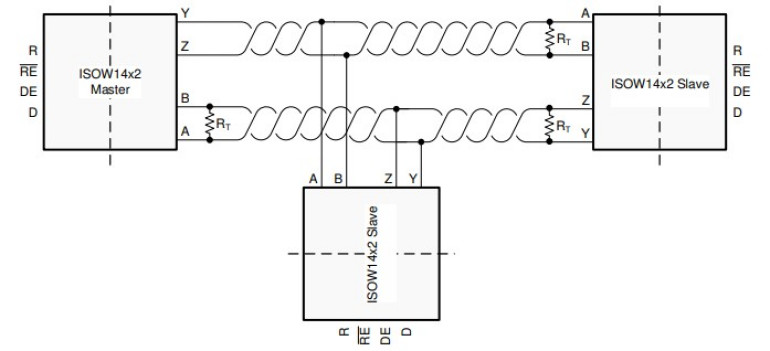

Rysunek 4. Przykładowa topologia sieci RS-485
DATA SHEET
Do pobrania
Download icon Dokumentacja drivera ISOW1432 Download icon Model IBIS układu ISOW1432
Firma: Texas Instruments (TI)
Tematyka materiału: RS-485, ST, ISOW1432
AUTOR
Źródło
www.ti.com
