Firma Piekarz Sp. J.
Maksymalny prąd diod jest wyznaczany dla prądu sinusoidalnego o częstotliwości 60 Hz, dla obciążenia rezystancyjnego i w temperaturze 25°C. Największe powtarzalne napięcie wsteczne (VRRM) wynosi 60 V.

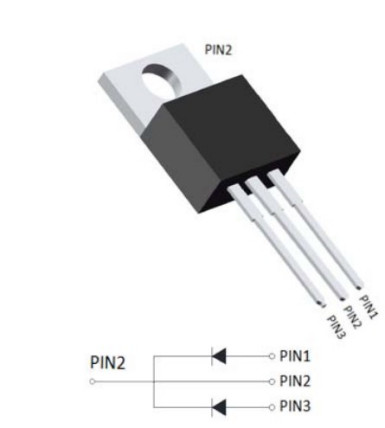

Wewnętrzne połączenie diod w MBR2060CT
Maksymalny spadek napięcia na pojedynczej diodzie (VFM) wynosi 0,72 V dla prądu IFM = 10,0 A.

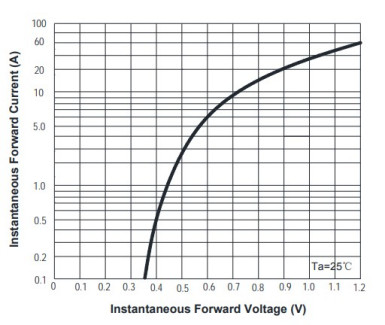

Wykres zależności ciągłego prądu w kierunku przewodzenia w funkcji spadku napięcia na diodzie
Największy prąd upływu diody w kierunku zaporowym wynosi:
- 0,2 mA dla temperatury otoczenia TA = 25°C
- 50 mA dla temperatury otoczenia TA = 125°C
Diody są dostępne w obudowie TO-220AB do montażu przewlekanego. Dopuszczalny zakres temperatur dla złącza (TJ) wynosi od -55°C do +150°C.
Przeznaczenie diody:
- Zasilacze impulsowe
- Przetwornice
- Dioda w przetwornicach o topologii „Flyback”
- Zabezpieczenie przed odwrotnym podłączeniem baterii
