Szybko przełączana dioda BAS16-02W od Infineon Technologies

Jakub Tyburski

Blog

Półprzewodniki

4 maja 2022

590

Infineon Technologies

Jest to zgodny z normą AEC-Q101 podzespół o prądzie przewodzenia 200 mA (w szczycie 2,5 A). Jego napięcie wsteczne sięga -85 V. Jest to osiągane przy obudowie SCD-80. Dioda ma liczne zastosowania.

Wspomniany podzespół charakteryzuje napięcie przebicia -85 V i temperatura pracy do 150°C włącznie. Jego prąd wsteczny nie przekracza dziesiątek µA. Przeciętne napięcie przewodzenia diody wynosi co najmniej 0,7-1 V. Wszystko to przy pojemności złącza równej 2 pF. Kompaktowe wymiary diody (bez wyprowadzeń): 1,3×0,8×0,7 mm w pełni sprzyjają wszechstronnym zastosowaniom BAS16-02W. Czas t_rrwynoszący 4 ns pozwala stosować element w szybko przełączanych aplikacjach.

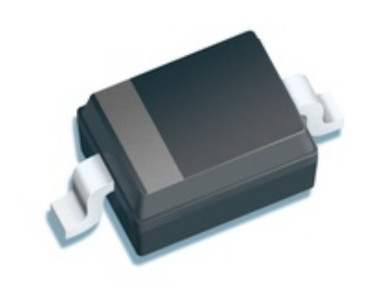

Dioda BAS16-02W

Schemat BAS16-02W

Diodę należy składować w temperaturze otoczenia od -65 do 150°C. Jest to podzespół dedykowany niedużym rozwiązaniom. Trudne warunki pracy nie są temu podzespołowi straszne, o czym świadczy wspomniana na początku norma.

Więcej informacji pod adresem: infineon.com

DATA SHEET

Wideo

Do pobrania

Dokumentacja diody BAS16-02W

Firma: Infineon Technologies

Tagi: Półprzewodniki

Tematyka materiału: AEC-Q101, BAS16-02W, diody półprzewodnikowe, diody przełączeniowe, Infineon Technologies, SCD-80
