Ferrytowa cewka VLS5030EX-D firmy TDK

Jakub Tyburski

Blog

Podzespoły bierne

25 października 2022

653

TDK

Określona wymiarami: 5,3×5×3 mm cewka przeznaczona jest dla samochodowych obwodów zasilania. Jest to element bierny o induktancji 4.7 μH i rezystancji 40 mΩ. Obie wielkości definiuje dokładność ±20%. Prąd nasycenia cewki VLS5030EX-D to wartość 3,3 A. Cewka należy do rodziny produktów VLS-EX-D firmy TDK.

Dzięki zastosowaniu metalicznego materiału magnetycznego, cewkę VLS5030EX-D cechuje podwyższone przewodnictwo prądu. Temperatura pracy cewki zawiera się w wartościach od -40 do 150°C. Użyto dedykowanej metody łączenia uwzojenia cewki z jej wyprowadzeniami. Zastosowania cewki VLS5030EX-D obejmują: systemy ADAS, jednostki ECU i układy mocy. Cewka w całości spełnia normę AEC-Q200.

Więcej informacji pod adresem: tdk.com

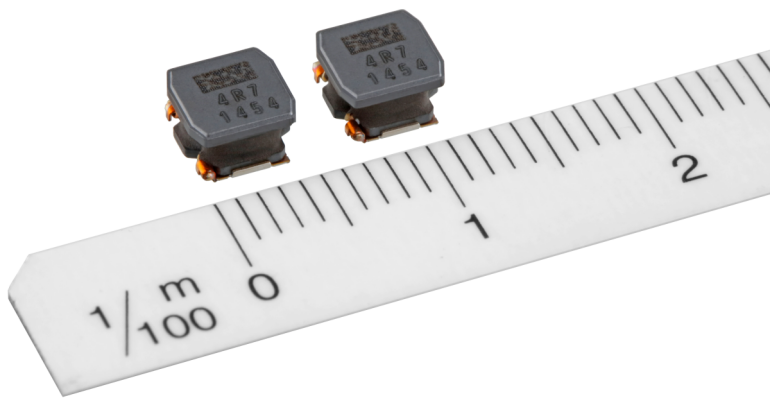

Wymiary cewki VLS5030EX-D

Wideo

Firma: TDK

Tagi: Elementy bierne

Tematyka materiału: cewki, induktancja, rezystancja, TDK, VLS5030EX-D, VLS-EX-D
