Drutowy rezystor mocy HSC300100RJ firmy TE Connectivity z aluminiową obudową

Jakub Tyburski

Blog

Podzespoły bierne

11 marca 2022

630

TE Connectivity (TE)

Portfolio firmy TE Connectivity obejmuje drutowy rezystor mocy HSC300100RJ, którego wytrzymałość jest duża, a montaż odbywa się przy pomocy śrubek. Jego aluminiowa obudowa skutecznie odprowadza ciepło generowane we wspomnianym rezystorze. Parametry elementu w pełni zezwalają na stosowanie HSC300100RJ m.in. na płytkach drukowanych. Gwintowane zaciski M6, które można przykręcać tylko sprzyjają użyciu rezystora. Wszystko to bez potrzeby jego lutowania.

Wysoka jakość wykonania rezystora HSC300100RJ wprost zachęca do korzystania z niego w takich aplikacjach jak: filtry, tłumiki, rozruszniki silników elektrycznych bądź obciążenia nadajników niedużej mocy. Rdzeń tego rezystora jest ceramiczny i zapewnia wskazaną w specyfikacji moc znamionową. Wszystkie istotne normy są w przedstawiany element wliczone. Rezystora nie należy wykorzystywać w roli anteny. Zabronione jest dotykanie go w czasie pracy - istnieje ryzyko doznania poparzenia.

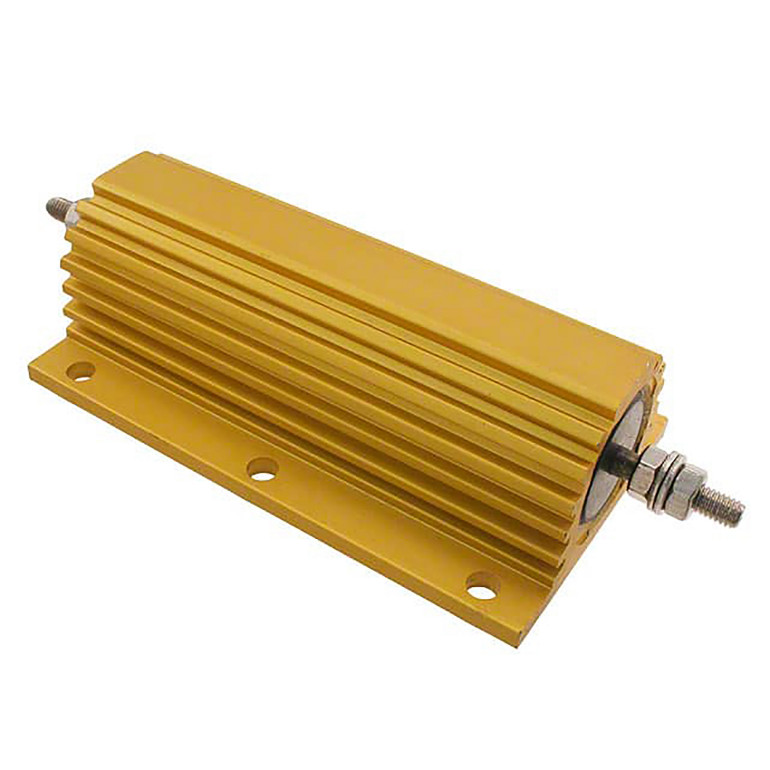

Rezystor mocy HSC300100RJ

Specyfikacja rezystora HSC300100RJ:

Rezystancja nominalna: 100 Ω
Tolerancja rezystancji nominalnej: 5%
Gwintowane, przykręcane zaciski M6 - 2 szt.
Moc znamionowa: 300 W
Maksymalne napięcie pracy (przemienne): 2,5 kV
Temperaturowy współczynnik rezystancji (TWR): 50 ppm/°C
Wymiary (z zaciskami): 180×41×71,4 mm
Zgodność z dyrektywami:
- 2011/65/UE (RoHS 2)
- 2000/53/EC (ELV)
Materiał rdzenia: ceramika
Materiał obudowy: aluminium

Pozostałe pliki (zakładka „Documents”)

DATA SHEET

Wideo

Do pobrania

Dokumentacja rezystora HSC300100RJ

Schematy wymiarowe rezystora HSC300100RJ

Firma: TE Connectivity (TE)

Tagi: Elementy bierne PCB

Tematyka materiału: aluminium, HSC300100RJ, rezystory drutowe, rezystory mocy, rezystory, TE Connectivity

AUTOR

Jakub Tyburski

ZOBACZ WIĘCEJ ARTYKUŁÓW AUTORA

Źródło

www.te.com
