I złącze zestawu Raspberry Pi Zero może być kolorowe!

Jakub Tyburski

Blog

PCB/Montaż

4 sierpnia 2021

720

Raspberry Pi Foundation

Propozycja dla wybrednych, szczególnie hipsterów, ceniących sobie podane w tytule rozwiązanie: dwurzędowa listwa kołkowa z wyprowadzeniami goldpin oznaczonymi kolorami.

Jest to model RPI HEADER CG1, którego rozstaw wynosi 2,54 mm, a wysokość całkowita jest równa 11 mm. Zawiera on 40 wspomnianych wcześniej wyprowadzeń sięgających 0,5 mm (po 20 na każdy rząd).

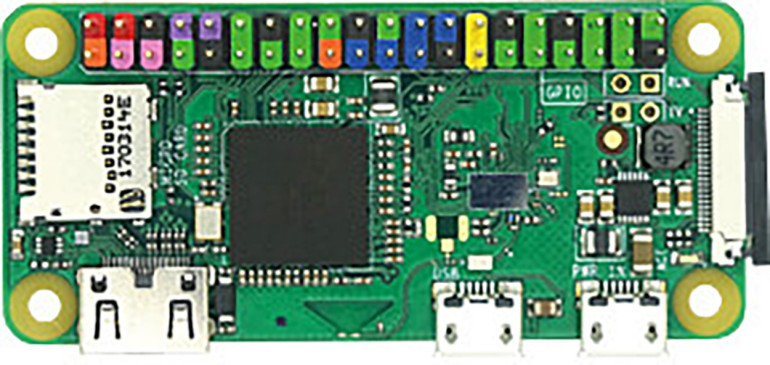

Zestaw Raspberry Pi Zero WH z listwą RPI HEADER CG1

Dzięki zastosowanym kolorom łatwo wskazać i odróżnić ich funkcje. Kolory te to (*):

pomarańczowy - napięcie zasilania 3,3 V,
czerwony - napięcie zasilania 5 V,
różowy - interfejs I²C,
fioletowy - interfejs UART,
niebieski - interfejs SPI,
żółty - DNC,
zielony - wyprowadzenie GPIO,
czarny - masa zasilania.

Poniżej przedstawiono zdjęcie listwy wraz z zestawem Raspberry Pi Zero. Jest to produkt specjalnie dedykowany przytoczonemu zestawowi (w wersjach bez złączy). Jego waga to niespełna 2 g. Jest on do nabycia w niskich cenach.

(*) Przyjmując funkcje domyślne wyprowadzeń - dla niektórych z nich obowiązują również funkcje alternatywne (patrz: dokumentacja zestawu Raspberry Pi Zero)

Źródło: www.reichelt.com

Firma: Raspberry Pi Foundation

Tagi: Pracownia elektronika Raspberry Pi

Tematyka materiału: goldpin, GPIO, listwa kołkowa, Raspberry Pi Zero
