PD20 - kompaktowy konwerter USB/RS-485 firmy Lumel

Jakub Tyburski

Blog

Interfejsy

27 lipca 2023

513

Lumel

Jest to przenośne urządzenie przeznaczone do przetwarzania sygnałów z interfejsu USB na interfejs RS-485. Oba interfejsy są separowane galwanicznie. Maksymalna przepustowość transmisji równa się: 115,2 kb/s. Obudowa konwertera PD20 spełnia wymogi normy szczelności IP40. Konwerter nie ingeruje w strukturę wymienianych, na dobrą sprawę, danych i jest zgodny z protokołami komunikacji przemysłowej.

Zasilany napięciem stałym 5 V konwerter PD20 obejmuje złącze USB-A, które przeznaczono i zastosowano w celu komunikacji urządzenia z komputerami. Dzięki niemu, transmisja danych odbywa się w trybie half-duplex. Gwarantowana jest zgodność ze standardami: USB 1.1 i USB 2.0. Obsługiwany jest wirtualny port szeregowy (COM). Temperatura pracy PD20 to zakres: 0-40 °C. Dopuszczalna wilgotność względna wynosi 85% (bez kondensacji pary wodnej). Pobór mocy nie przekracza 1,5 W. Rozmiary konwertera PD20 opisane są długościami: 7,6×2,5×2 cm (nie inaczej). Napięcie przebicia separacji galwanicznej wynosi: 2,2 kV. Należy przechowywać konwerter PD20 w temperaturze otoczenia 0-70°C. Produkt spełnia trzy normy: PN-EN 61000 oraz PN-EN 61010 i PN-EN 61326.

Więcej informacji tutaj oraz na dokumencie pod zdjęciami.

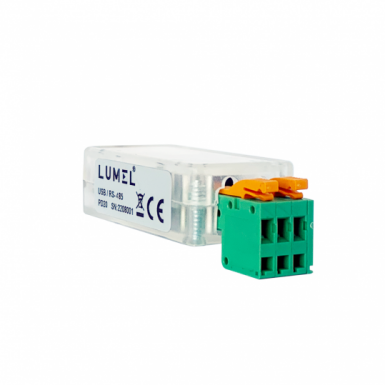

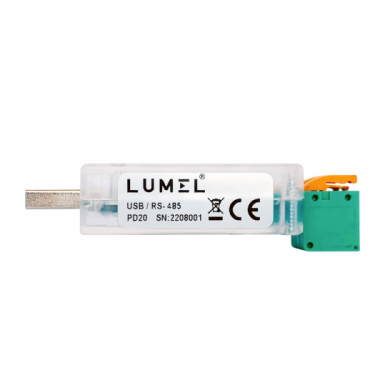

Konwerter PD20

DATA SHEET

Wideo

Do pobrania

Karta katalogowa PD20

Instrukcja obsługi PD20

Firma: Lumel

Tagi: Komunikacja Moduły Zasilanie

Tematyka materiału: Lumel, PD20, RS-485, transmisja danych, transmisja szeregowa, USB
