Testy praktyczne złącza BE90A firmy Samtec

Jakub Tyburski

Blog

Interfejsy

13 lipca 2023

523

Samtec

By zapewnić niezawodną obsługę transmisji PAM4 z przepustowością 224 Gb/s, firma Samtec opracowała złącze BE90A, które współpracuje z sygnałami o częstotliwości w zakresie poniżej 90 GHz. Ten dwurzędowy element obejmuje: od 4 do 16 wyprowadzeń przewidzianych dla wybranych kabli. Przeprowadzono testy praktyczne złącza BE90A charakteryzującego się wynikami przedstawionymi w niniejszym wpisie.

W celu zrealizowania testów praktycznych złącza BE90A, zastosowano analizator wektorowy R&S ZVA110 firmy Rohde & Schwarz, który wykonuje pomiary parametrów odbiciowych S (na ich macierz). Do jednego z gniazd tego analizatora podłączono kabel mikrofalowy RF047-A, z drugim końcem doprowadzonym do złącza BE90A. Złącze to znajdowało się na jedynej płytce PCB z jednocalową linią mikropaskową, którą złączono z gniazdem 135. Gniazdo to podpięto i spożytkowano dla innego gniazda analizatora wektorowego R&S ZVA110, z pomocą drugiego kabla mikrofalowego RF047-A. Uzyskano oczekiwany tor pomiarowy, który jest pokonywany i "sprawdzany" przez sygnał wzorcowy, mierzony w oparciu o R&S ZVA110. Wyniki testów są - z całą pewnością, zadowalające. Tłumienność wtrąceniowa ma w rzeczywistości stały poziom, i to w zakresie częstotliwości poniżej 90 GHz. Straty odbiciowe w tym paśmie nie przekraczają -15 dB. Nawet przy czasie narastania zboczy sygnału, które sięga ok. 4 ps, zostaje zachowane dopasowanie impedancji wejściowej 50 Ω.

Więcej informacji pod adresami: link 1 i link 2

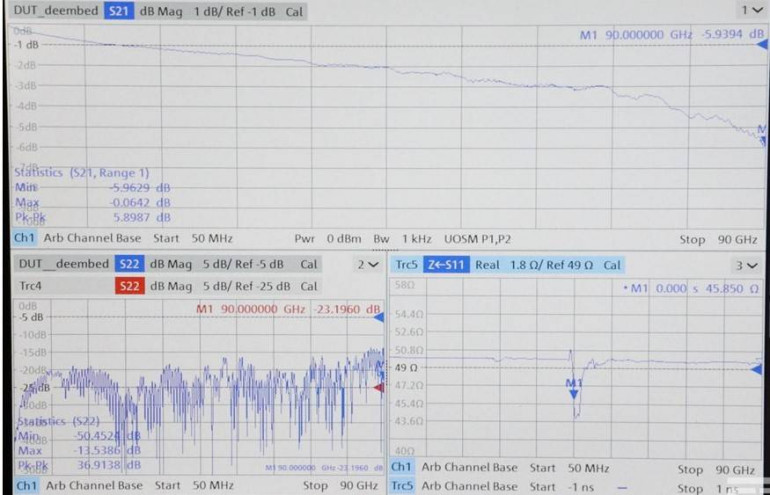

Wyniki testów złącza BE90A

Wideo

Firma: Samtec

Tagi: Komunikacja Pomiary i testy

Tematyka materiału: analizatory wektorowe, BE90A, PAM4, Rohde & Schwarz, R&S ZVA110, Samtec
