TELPOD

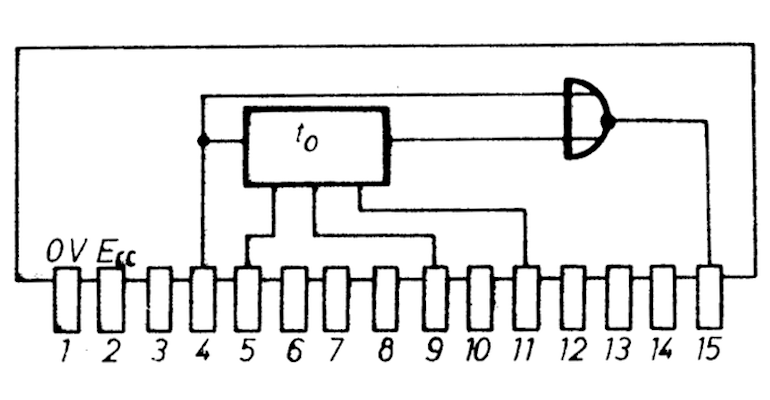

W ramach układu EP-51 H3 zastosowanie znajduje człon całkujący RC wyposażony na swoim wejściu w dwustopniowy wzmacniacz tranzystorowy umożliwiający dogodną obsługę stanów logicznych wprowadzanych do tego układu. Dzięki wysokiej wartości wzmocnienia dołączany do przywołanego członu kondensator rozładowywany jest wysokim prądem, w czasie trwania impulsu wyzwalającego w obrębie obwodu, który wysterowuje wzmacniacz wejściowy. Wtem na wyjściu generatora EP-51 H3 następuje zamiana stanu wysokiego na stan niski, a zaraz po tym, gdy wspomniany powyżej impuls przestaje być generowany, dwustopniowy wzmacniacz wejściowy nie jest już wysterowywany i nie wymusza niskiego napięcia na kondensatorze. W praktyce jego ładowanie odbywa się ze stałą czasu: Rx⋅Cx, do wartości napięcia określonego diodą Zenera. Po pewnym czasie, będącym określonym opóźnieniem długim, gdy napięcie na kondensatorze osiąga należną wartość, stan obwodu wyjściowego układu ulega zmianie. Jest tu mowa o 3 tranzystorach i diodzie Zenera, które stanowią wspólnie dyskryminator napięcia ładowania kondensatora przeznaczony do adekwatnego kształtowania sygnału wyjściowego oraz zapewniania obciążalności układu EP-51 H3 na wymaganym poziomie.
Więcej informacji tutaj oraz na poniższym dokumencie.
Karta katalogowa EP-51 H3
