Digi-key wprowadza do swojej oferty przetwornicę Buck AP64060Q firmy Diodes Incorporated

Article Image
AP64060Q to synchroniczna przetwornica typu Buck o wydajności prądowej 600 mA, z szerokim zakresem napięcia wejściowego od 4,5 V do 40 V.

Układ posiada w pełni zintegrowany tranzystor mocy MOSFET high-side o rezystancji kanału 600 mΩ i 300 mΩ tranzystor mocy MOSFET low-side, w celu zapewnienia dużej sprawności. Przetwornica AP64060Q jest łatwa w użyciu dzięki zminimalizowaniu ilości zewnętrznych komponentów, co osiągnięto dzięki zastosowaniu sterowania trybem prądu szczytowego wraz ze zintegrowaną siecią kompensacji pętli.

Widok układu  AP64060Q w obudowie TSOT26

Konstrukcja AP64060Q jest zoptymalizowana pod kątem redukcji zakłóceń elektromagnetycznych (EMI). Układ posiada autorski schemat sterownika bramki, który jest odporny na „dzwonienie” węzła przełączającego bez poświęcania czasu włączania i wyłączania tranzystora MOSFET, co zmniejsza promieniowanie EMI o wysokiej częstotliwości spowodowane przełączaniem tranzystora.

Układ jest dostępny w obudowie TSOT26 o wymiarach 3 mm × 2,8 mm × 1 mm.

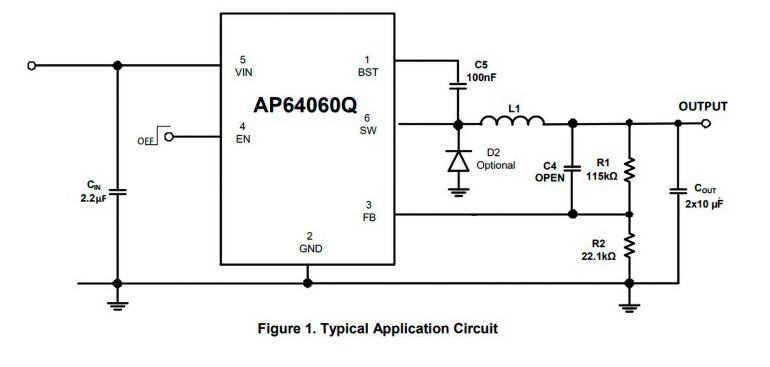

Typowy układ aplikacyjny przetwornicy  AP64060Q

Parametry przetwornicy:

  • Kwalifikacja AEC-Q100 z następującymi wynikami:
    • 1 stopień temperaturowy: temperatura otoczenia od -40℃ do +125℃
    • Klasyfikacja urządzenia HBM ESD: poziom H2
    • Klasyfikacja urządzenia CDM ESD: poziom C5
  • Napięcie wejściowe od 4,5 do 40 V
  • Napięcie wyjściowe można ustawić w zakresie od 0,8 do 26 V
  • Ciągły prąd wyjściowy: 600 mA
  • Tętnienia dla napięcia wyjściowego 12 V mniejsze od 0,1%
  • Typowy prąd spoczynkowy: 90 μA
  • Częstotliwość przełączania: 2,2 MHz
  • Typowa rezystancja kanału tranzystora High-Side MOSFET podczas przewodzenia: 600 mΩ
  • Typowa rezystancja kanału tranzystora Low-Side MOSFET podczas przewodzenia: 300 mΩ
  • Typowy czas Soft-Startu (tss): 1 ms
  • Próg zadziałania zabezpieczenia termicznego: 170℃
  • Obsługuje modulację częstotliwości impulsów (PFM -  Pulse Frequency Modulation)
  • Autorski projekt sterownika bramek tranzystorów dla redukcji EMI
  • Precyzyjny próg regulacji dla UVLO (Undervoltage Lockout) na pinie Enable
  • Zabezpieczenia:
    • Blokada z powodu niskiego napięcia (UVLO)
    • Zabezpieczenie nadnapięciowe wyjścia (OVP -  Overvoltage Protection)
    • Limit prądu szczytowego cykl po cyklu
    • Zabezpieczenie termiczne
  • Układ pozbawiony ołowiu i zgodny z RoHS
  • Układ bez halogenów i antymonu
  • Układ AP64060Q nadaje się do zastosowań motoryzacyjnych

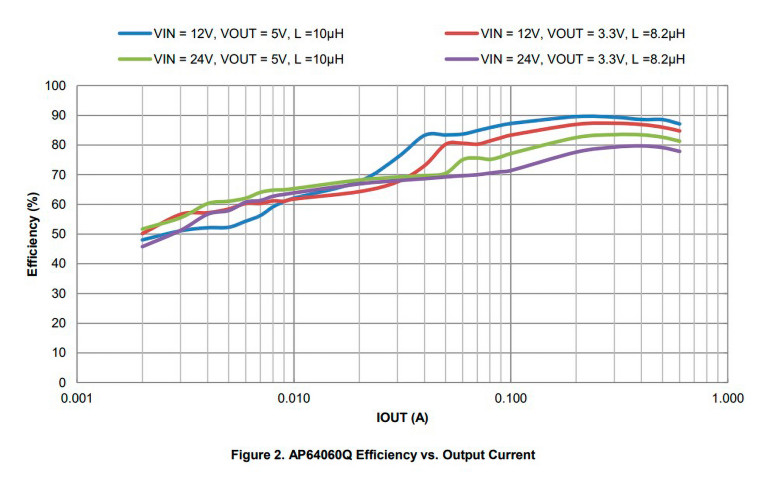

Wykres wydajności przetwornicy AP64060Q

Przeznaczenie układu:

  • Zasilacze szyn zasilających 5, 12 i 24 V
  • Urządzenia eMeter
  • Motoryzacja
  • AGD i drobny sprzęt AGD
  • Zasilacze układów FPGA, DSP i ASIC
  • Punkty obciążenia ogólnego przeznaczenia (PoLs – Point-of-load)
Schemat blokowy układu AP64060Q
DATA SHEET
Do pobrania
Download icon Karta katalogowa przetwornicy Buck AP64060Q firmy Diodes Incorporated
