Przetwornica TOREX XC9145 typu step-up w ofercie firmy CODICO

Najnowsza przetwornica firmy TOREX charakteryzuje się najniższym prądem własnym (400 nA) spośród ofert przetwornic tego producenta. Zakres napięcia wejściowego XC9145 wynosi od 0,65 V do 5,5 V, przy minimalnym napięciu 1,6 V wymaganym do uruchomienia.
Article Image

Seria XC9145 to synchroniczne przetwornice DC/DC step – up z 200 mΩ N-kanałowym sterownikiem FET i 270 mΩ wbudowanym synchronicznym przełączaniem kanału P – FET. Bardzo niski pobór prądu przez układ scalony, rzędu 400 nA i automatycznie przełączanie PWM/PFM (Pulse-Width Modulation/ Pulse-Frequency Modulation) znacznie poprawiły wydajność przetwornicy dla prądu wyjściowego wynoszącego 10 µA lub mniej, co było trudne do osiągnięcia w przeszłości (89% @VIN = 2,4 V, VOUT = 3,3 V, IOUT = 10 µA).

Wykres wydajności przetwornicy XC9145

Przetwornica XC9145 może znacznie zmniejszyć zużycie energii przez urządzenia zasilane bateryjnie, które zużywają duży procent energii, gdy system jest w stanie czuwania. Przyczynia się to do wydłużenia żywotności baterii i zmniejszenia rozmiaru baterii.

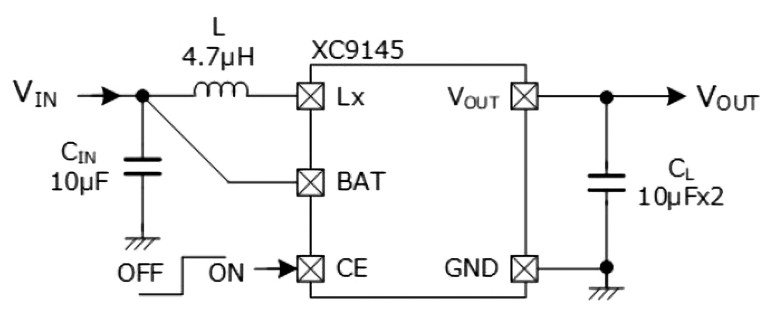

Typowy układ aplikacyjny przetwornicy XC9145

Przetwornica może pracować z temperaturami struktury wewnętrznej od -40℃ do +125℃. XC9145 jest dostępny w dwóch obudowach:

  • USP – 6C → wymiary: 1,8×2,0×0,6 mm
  • WLP – 6 – 05 → wymiary: 1,28×1,08×0,4 mm
Wyprowadzenia sygnałów układu XC9145

Parametry układu:

  • Zakres napięcia wejściowego: 0,65 V ÷ 5,5 V (napięcie rozpoczęcia pracy: 1,6 V)
  • Stała wartość napięcia wyjściowego: 3,0 V ÷ 5,5 V (z przyrostem co 0,1 V)
  • Prąd wyjściowy:
    • 430 mA @VOUT = 5,0 V, VBAT = 3,3 V
    • 300 mA @VOUT = 3,3 V, VBAT = 1,8 V
  • Częstotliwość oscylacji: 1,2 MHz
  • Prąd spoczynkowy układu: typowo: 400 nA, max: 1300 nA
  • Wydajność przetwornicy:
    • 89,9% @VIN = 2,4 V, VOUT = 3,3 V, IOUT = 10 µA
    • 93,2% @VIN = 2,4 V, VOUT = 3,3 V, IOUT = 100 mA
  • Tryb sterowania: Auto PWM/PFM
  • Odpowiedź przejściowa obciążenia („load transient response”): 300 mV @VOUT = 3,3 V, VBAT = 1,8 V, IOUT = 1 mA → 200 mA
  • Zabezpieczenie: Ograniczenie prądu
  • Dodatkowa funkcja:
    • Soft start
    • Odłączanie obciążenia
  • Dopuszczalna temperatura otoczenia układu: -40℃…+105℃
  • Obudowa: USP – 6C i WLP – 6 – 05
  • Przyjazny dla środowiska: zgodny z dyrektywą RoHS UE, wolny od Pb
Schemat blokowy układu XC9145

Przeznaczenie układu:

  • Urządzenia z komunikacją o niskim poborze mocy
  • Urządzenia IoT o niskim poborze mocy
  • Urządzenia medyczne zasilane bateryjnie / urządzenia noszone (monitorowanie zdrowia, ćwiczeń)
  • Piloty zdalnego sterowania
  • Urządzenia przenośne, których głównym źródłem zasilania jest bateria
  • Urządzenia pomiarowe/ inteligentne liczniki (gaz, woda, temperatura)
  • Zabezpieczenie domów/ automatyka budynkowa
  • Odzyskiwanie energii („energy harvest”)
