TMUX8109 - podwójny multiplekser 4:1 od Texas Instruments

TMUX8109 to nowoczesny analogowy multiplekser, obsługujący wysokie napięcie w konfiguracji 4:1.
Article Image

Układ dobrze współpracuje z zasilaniem podwójnym, pojedynczym lub asymetrycznym, do maksymalnego napięcia zasilania 100 V DC. Urządzenie zapewnia stałą wydajność parametrów analogowych w całym zakresie napięcia zasilania. Multiplekser obsługuje dwukierunkowe sygnały analogowe i cyfrowe na pinach Sx i Dx. Wszystkie wejścia logiczne obsługują poziomy logiczne 1,8 V, 3,3 V, 5 V i mogą być podłączone do 48 V, co pozwala na elastyczność sytemu dzięki szerokiemu zakresowi napięcia sterującego.

Schemat blokowy układu TMUX8109

Bezpieczny obwód logiczny umożliwia przyłożenie napięć na pinach logicznych przed pinem zasilającym, chroniąc urządzenie przed potencjalnym uszkodzeniem. Układ zapewnia odporność na zatrzaskiwanie, zapobiegając niepożądanym zdarzeniom wysokoprądowym między strukturami pasożytniczymi w urządzeniu. Stan zatrzasku zwykle trwa do momentu wyłączenia zasilania i może prowadzić do awarii urządzenia. Odporność na zatrzaskiwanie pozwala na używanie TMUX8109 w trudnych warunkach. Układ posiada pin EN (Enable). Gdy ten pin jest w stanie niskim, to wszystkie przełączniki są ustawione w stan wysokiej impedancji. Gdy pin EN jest w stanie wysokim, to wejścia logiczne A0 i A1 określają stan poszczególnych przełączników. Tabele prawdy dla ich ustawień przedstawia rysunek 2:

Tabela prawdy układu TMUX8109

TMUX8109 posiada 3 piny służące do zasilenia układu: VDD – dodatnia szyna zasilania, GND – napięcie odniesienia, VSS – ujemna szyna zasilania. Maksymalne napięcie między pinami VDD a VSS wynosi 100 V.

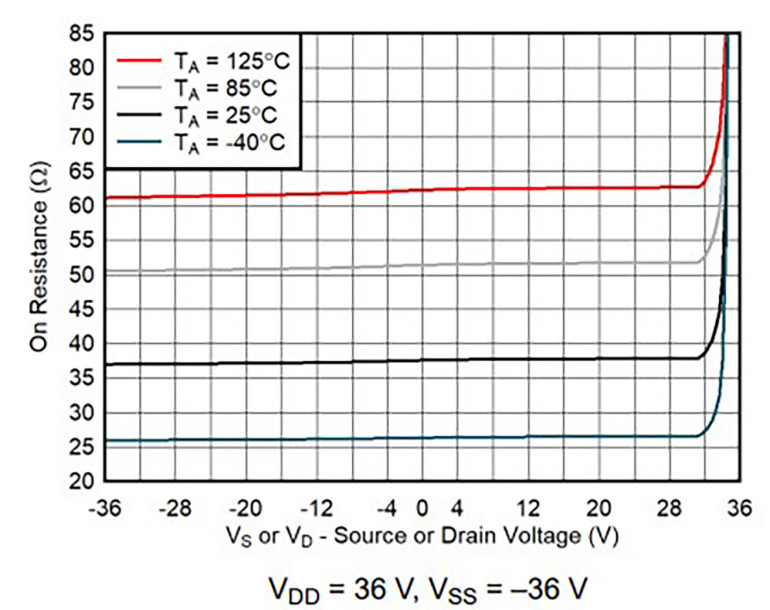

Wykres zależności rezystancji załączonego kanału w funkcji napięcia VS i VD układu TMUX8109

Układ jest dostępny w obudowach 16-pinowych TSSOP o wymiarach 5,00×4,40 mm i WQFN o wymiarach 4,00×4,00 mm. Multiplekser jest przystosowany do pracy w temperaturach otoczenia od -40°C do +125°C.

Typowe zastosowanie układu TMUX8109

Parametry układu:

  • Możliwość zasilania wysokim napięciem:
    • Podwójne zasilanie: od  ±10 V do ±50 V
    • Pojedyncze zasilanie: od 10 V do 100 V
    • Asymetryczna praca z podwójnym zasilaniem
  • Odporność na zatrzaskiwanie
  • Niski poziom przesłuchów między kanałami: - 110 dB
  • Niski prąd upływu wejścia: 40 pA
  • Niska płaskość rezystancji (różnica między maksymalną i minimalną rezystancją): 0,5 Ω
  • Brak potrzeby dodatkowej zasilającej szyny logicznej VL
  • Obsługa logiki 1,8 V
  • Bezpieczna logika: do 48 V niezależnie od zasilania
  • Zintegrowany rezystor pull-down na pinach logicznych
  • Dwukierunkowa ścieżka sygnału
  • Przełączanie w trybie „break-before-make”

Zastosowanie układu:

  • Dwukierunkowe przełączanie wysokiego napięcia
  • Multipleksowanie i demultipleksowanie sygnałów analogowych i cyfrowych
  • Sprzęt do testowania półprzewodników
  • Sprzęt do testowania LCD
  • Sprzęt do testowania baterii
  • System akwizycji danych (DAQ)
  • Multimetr cyfrowy (DMM)
  • Automatyka i sterowanie w fabryce
  • Programowalne sterowniki logiczne (PLC)
  • Moduły wejść analogowych
DATA SHEET
Do pobrania
Download icon Dokumentacja multipleksera TMUX8109
