Texas Instruments prezentuje wzmacniacz operacyjny OPA4H014-SEP do zastosowań kosmicznych

Nowy wzmacniacz zaliczany jest do kategorii urządzeń „Radiation hardening”, czyli urządzeń specjalnie zaprojektowanych, aby mogły pracować w środowisku o zwiększonym promieniowaniu. Takim środowiskiem jest na przykład przestrzeń kosmiczna lub wyższe partie atmosfery.
Article Image

OPA4H014-SEP charakteryzuje się odpornością na „pojedyncze zdarzenie zatrzaśnięcia” (SEL) do 43 MeV-cm2/mg oraz „wzmocnioną czułością na niską dawkę promieniowania” (ELDRS) do 30 krad(Si). Wzmacniacz posiada wejścia wykonane z tranzystorów JFET, dzięki czemu charakteryzują się małym prądem wejściowym (do 10 pA). Zasilić go można napięciem pojedynczym (od 4,5 V do 18 V) lub podwójnym (od ±2,25 V do ±9 V). Wyjście wzmacniacza jest typu rail-to-rail.

Rysunek 1. Poziom szumów wzmacniacza

OPA4H014-SEP charakteryzuje się niskim napięciem offsetu wejścia (120 μV) jak i jego zmianą w funkcji temperatury (1 μV/°C). Cechą tego wzmacniacza jest również niski poziom szumów (rysunek 1).

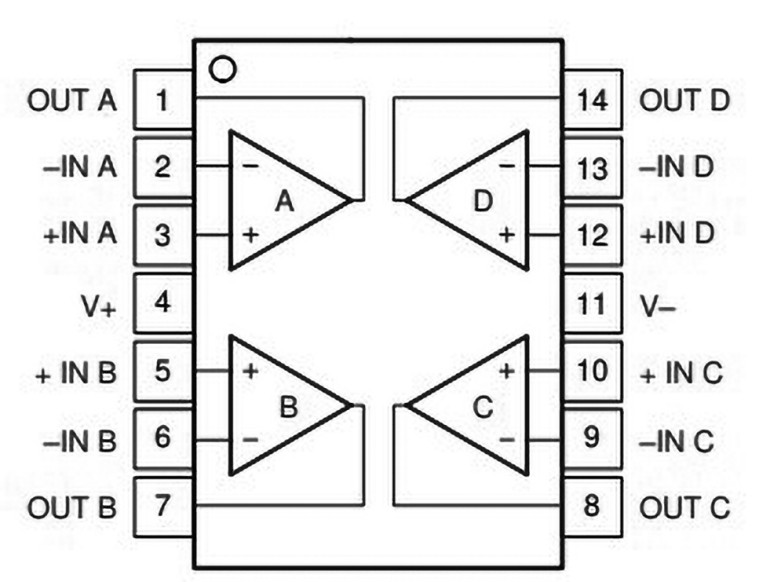

Rysunek 2. Rozmieszczenie wyprowadzeń wzmacniacza w obudowie TSSOP

W jednej obudowie TSSOP znajdują się 4 wzmacniacze (rysunek 2).

Podstawowe parametry wzmacniacza:

  • Napięcie offsetu wejścia: 120 μV
  • Maksymalny prąd wejścia wzmacniacza: 10 pA
  • Szybkość narastania sygnału: 20 V/μs
  • Pasmo wzmacniacza: 11 MHz
  • Temperatura otoczenia podczas pracy wzmacniacza: od -55°C do +125°C
  • Niski poziom szumów: 5,1 nV/√Hz dla częstotliwości 1 kHz
  • CMRR: 140 dB
  • Całkowite zniekształcenia harmoniczne i szum (THD+N): 0,00005% dla f = 1 kHz
  • Prąd spoczynkowy (dla każdego wzmacniacza): maksymalnie 2,7 mA

Zastosowanie:

  • Monitorowanie stanu satelitów i ich telemetrii
  • System kontroli wysokości i orbity (AOCS)
  • System zasilania satelity w energię elektryczną (EPS)
  • System satelitarnego obrazowania radarowego

Uwaga! Układ ma status „Preview”. Znaczy to, że jego finalne parametry mogą jeszcze ulec zmianie.

Rysunek 3. Funkcjonalny schemat blokowy wzmacniacza
DATA SHEET
Do pobrania
Download icon Dokumentacja wzmacniacza operacyjnego OPA4H014-SEP
