Czterodiodowy układ VCAN16A2-03S firmy Vishay Semiconductors zabezpieczający magistrale CAN przed wyładowaniami elektrostatycznymi (ESD)

W celu skutecznej ochrony stanowiących domenę branży motoryzacyjnej magistral CAN przed wyładowaniami elektrostatycznymi (ESD) firma Vishay Semiconductors opracowała układ VCAN16A2-03S zawierający dwie pary przeciwstawnie do siebie podłączonych diod Zenera przeznaczonych do wpięcia między linie danych, a masy tych magistral.
Article Image

Dzięki wspomnianym diodom możliwa jest bezproblemowa wymiana informacji na dwóch liniach naraz, bez względu na kierunek prowadzonej transmisji. Napięcia pracy układu obejmują wartości od -16 do 16 V, a prąd wsteczny jego elementów składowych, w obrębie tego zakresu, dochodzi do 50 nA. Jego pojemność obciążenia jest przy tym równa do 18,5 pF. Obudowa komponentu jest zadana wymiarami: 3,1×1,43×1,15 mm, i stanowi ją typ SOT-23. Układ VCAN16A2-03S spełnia normy IEC 61000-4-2 i AEC-Q101 z zakresu wspomnianych na początku wyładowań. Jest on dedykowany w szczególności trudnym warunkom pracy, w których jest w stanie znieść szczytowe, krótkotrwałe, impulsowe amplitudy prądowe 5 A oraz szczytową, krótkotrwałą moc impulsową 145 W. Można na nim polegać zawsze. Jest to produkt do wewnętrznych zastosowań w szerokim zakresie temperatury otoczenia.

Specyfikacja układu VCAN16A2-03S:

  • Współpraca z magistralami CAN
  • Obecność dwóch par przeciwstawnie podłączonych do siebie szeregowo diod Zenera
  • Praca dla obydwu kierunków transmisji danych na dwóch liniach jednocześnie
  • Dopuszczalny zakres napięć pracy: od -16 do 16 V
  • Maksymalny prąd wsteczny w dopuszczalnym zakresie napięć pracy: 50 nA
  • Szczytowa, krótkotrwała, impulsowa amplituda prądowa: 5 A
  • Szczytowa, krótkotrwała moc impulsowa: 145 W
  • Maksymalna pojemność obciążenia CD: 18,5 pF
  • Zgodność z normami:
    • IEC 61000-4-2:
      • Zakres napięcia dla wyładowań kontaktowych: od -30 do 30 kV
      • Zakres napięcia dla wyładowań w powietrzu: od -30 do 30 kV
    • AEC-Q101:
      • Klasa H3B (dla modelu ciała ludzkiego) obejmująca wyładowania o napięciu powyżej 8 kV
  • Zakres temperatury pracy: od -55 do 150°C
  • Zakres temperatury składowania: od -55 do 150°C
  • Obecność cynowanych nóżek

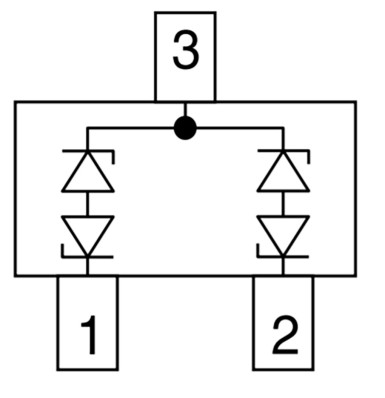

Schemat VCAN16A2-03S
DATA SHEET
Do pobrania
Download icon Dokumentacja układu VCAN16A2-03S
Tematyka materiału: AEC-Q101, dioda Zenera, ESD, IEC 61000-4-2, magistrala CAN, SOT-23, Vishay Semiconductors
