Duży i funkcjonalny zestaw DE2-115 firmy Terasic dla projektów o znacznych możliwościach

Jest to odznaczająca się mnóstwem peryferii płytka rozwojowa umożliwiająca proste oraz szybkie tworzenie nowoczesnych rozwiązań niezależnie od ich przeznaczenia (o ile to elektronika cyfrowa). W szczególności osoby profesjonalne i branża edukacyjna polecają tę płytkę (jest ona w pełni uniwersalna).
Article Image

To co odróżnia przytoczony zestaw od pozostałych to wyposażony w 115 tysięcy programowalnych bloków logicznych układ FPGA rodziny Cyclone IV E, któremu towarzyszą 4 pamięci: SDRAM, SRAM, Flash i EEPROM wraz z interfejsami: RS-232 i 2× Ethernet (o przepływnościach: 10 Mb, 100 Mb i 1 Gb). Wszystko to przy peryferiach, którymi są m.in.: diody LED (o kolorze czerwonym i zielonym), przyciski, przełączniki, 2 gniazda USB, 24-bitowe złącze VGA, gniazdo PS/2 do podłączania klawiatury i myszy, odbiornik podczerwieni, dekoder telewizji analogowej obsługujący standardy: PAL, SECAM i NTSC, wyświetlacz LCD 16×2 znaków oraz 24-bitowy kodek audio. Całość dopełniają 2 układy zegarów o częstotliwościach: 28 MHz i 50 MHz, a także złącza rozszerzające: GPIO i HSMC w pełni dedykowane zewnętrznym modułom i zestawom (w tym bez układów FPGA).

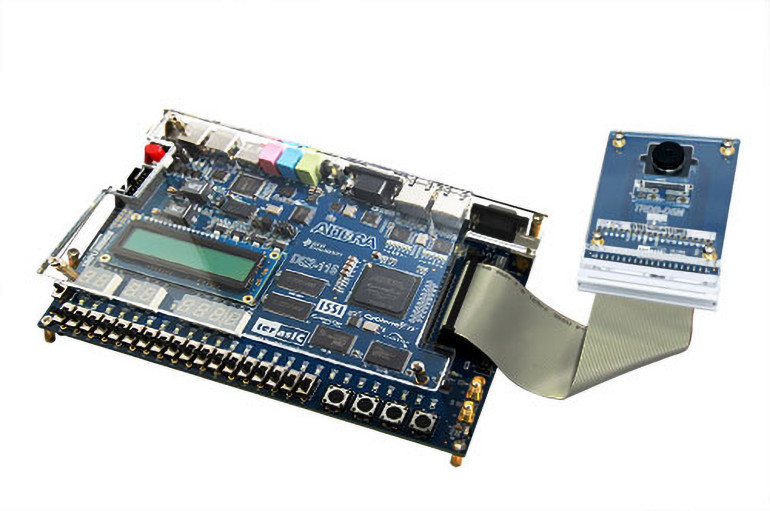

Przykład użycia DE2-115 z modułem D5M
Przykład użycia DE2-115 z modułem D5M

Zastosowania DE2-115 są szerokie i obejmują takie aplikacje jak: przetwarzanie mowy i video, złożone kontrolery oraz bramki logiczne. Jest to zestaw dla osób lubiących funkcjonalne i energooszczędne rozwiązania tworzone niezwykle niskim nakładem pracy. Za jego ochronę przed upadkami odpowiada występująca na górze DE2-115 płyta pleksiglasowa, podczas gdy jego obsługę zapewnia środowisko Quartus firmy Intel razem z dokumentacją elektroniczną na stronie producenta. Poniżej specyfikacja zestawu - kabel USB jest do niego dołączony, tak samo jak zasilacz oraz pilot sterujący (jest to dodatkowe wyposażenie DE2-115).

Przykład użycia DE2-115 z modułem LTM
Przykład użycia DE2-115 z modułem DVI-HSMC

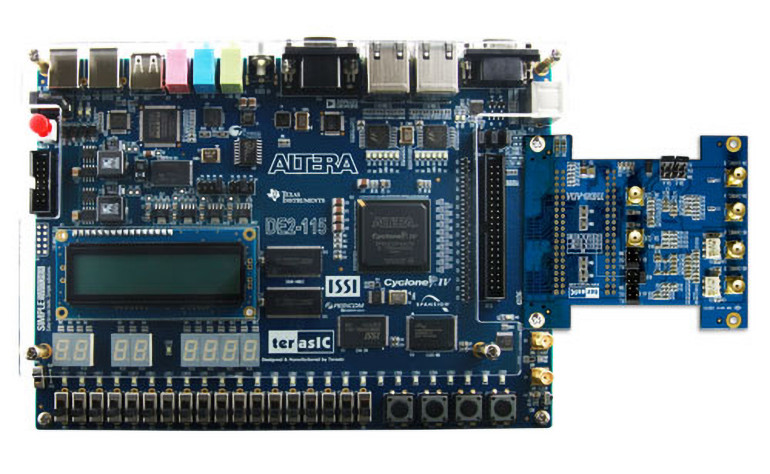

Przykład użycia DE2-115 z modułem ADA-HSMC

Specyfikacja zestawu DE2-115:

  • Układ FPGA rodziny Cyclone IV E:
    • 114480 programowalnych bloków logicznych
    • 3888 kbit pamięci RAM
    • 266 wbudowanych układów mnożących
    • 4 pętle PLL
    • 528 wyprowadzeń I/O
    • Programowanie przez port USB, w oparciu o sterownik USB-Blaster lub w oparciu o układ EPCS64
  • Pamięci:
    • SDRAM o pojemności 128 MB
    • SRAM o pojemności 2 MB
    • Flash o pojemności 4 MB
    • EEPROM o pojemności 32 kbit
  • Zegary:
    • 50 MHz
    • 28 MHz
  • Interfejsy:
    • RS-232 (z kontrolą przepływu danych)
    • Ethernet - 2 szt. (o przepływnościach: 10 Mb, 100 MB i 1 Gb)
  • Peryferia:
    • Diody LED (kolor czerwony) - 18 szt.
    • Diody LED (kolor zielony) - 10 szt.
    • Przełączniki - 18 szt.
    • Przyciski - 4 szt.
    • Wyświetlacze siedmiosegmentowe:
      • Dwupozycyjne - 2 szt.
      • Czteropozycyjne - 1 szt.
    • 24-bitowe złącze VGA
    • Gniazdo kart SD
    • Gniazdo PS/2
    • Odbiornik podczerwieni
    • Dekoder telewizji analogowej standardów: PAL, SECAM i NTSC
    • Wyświetlacz LCD 16×2 znaków
    • 24-bitowy kodek audio z wejściem mikrofonowym, wejściem Line-In i wyjściem Line-Out
  • Gniazda:
    • SMA - 2 szt. (wejście i wyjście zegarowe)
    • USB typu A
    • USB typu B
  • Złącza rozszerzające:
    • GPIO o 40 wyprowadzeniach
    • HSMC
  • Zasilanie: z zewnątrz (12 V)
Przykład użycia DE2-115 z modułem DCC-HSMC
Przykład użycia DE2-115 z modułem HTG
Przykład użycia DE2-115 z modułem COMM

Środowisko Intel Quartus Prime Lite (narzędzie darmowe - zalecana wersja możliwe najnowsza, uwzględniająca rodzinę Cyclone IV E układów FPGA)

Dokumentacja DE2-115 i pozostałe pliki

Zestaw DE2-115 można kupić w sklepie AVT

Tematyka materiału: Cyclone IV E, DE2-115, elektronika cyfrowa, Quartus, SDRAM, Terasic
AUTOR
Źródło
www.terasic.com.tw
