Mały, podręczny zestaw Arty S7-50 firmy Digilent o możliwościach dedykowanych profesjonalistom

Dzięki niemu możliwe jest tworzenie (cyfrowych) rozwiązań do wyszukanych aplikacji. Minimalizm produktu oraz występujący w nim układ FPGA XC7S50-CSGA324 firmy Xilinx (rodzina Spartan 7) w pełni sprzyjają celowi powyżej.
Article Image

Jest to maksymalnie uproszczona płytka zawierająca tylko „istotne” peryferia, którymi są: przyciski, przełączniki suwakowe, diody LED (jednokolorowe oraz trójkolorowe), pamięci zewnętrzne (DDR3L i Flash) i złącza: Pmod (dla modułów zewnętrznych) oraz Arduino/ChipKIT (do dołączania modułów typu shield kompatybilnych z zestawami Arduino). Wszelkie projekty są jej pisane - zarówno te proste (np.: bramki logiczne), jak i złożone (np.: kontrolery specjalizowane), ograniczone tylko wyobraźnią twórcy.

Zestaw Arty S7-50

Zestaw jest polecany przede wszystkim osobom ceniącym sobie minimalizm rozwiązań przy dużej ich funkcjonalności („sporo efektów” oraz prosta budowa). Softprocesor MicroBlaze jest przez niego wspierany. Obsługę Arty S7-50 zapewnia środowisko Vivado Design Suite firmy Xilinx.

Produkt można zamawiać z kablem USB lub bez niego.

Można na nim zawsze polegać.

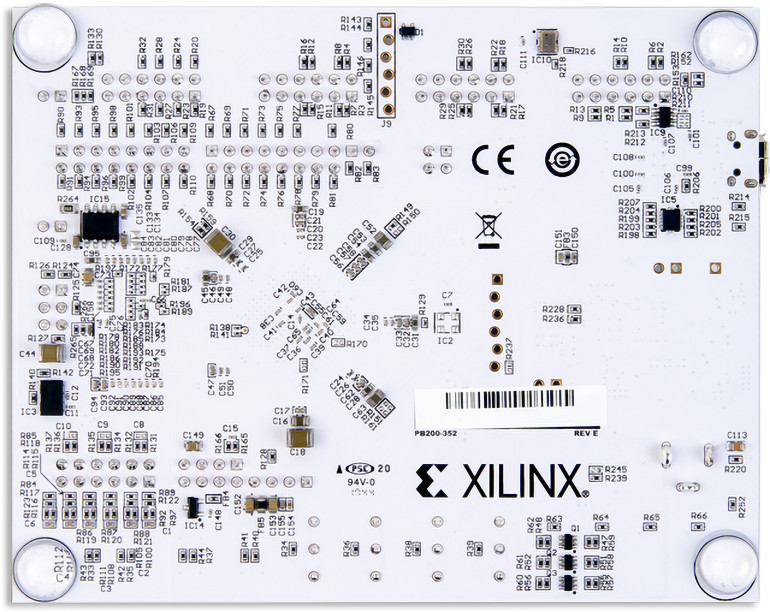

Zestaw Arty S7-50


Specyfikacja zestawu Arty S7-50:

  • Układ FPGA rodziny Spartan 7 w wersji 50 (XC7S50-CSGA324):
    • 52160 programowalnych bloków logicznych, z których każdy zawiera 4 sześciowejściowe tablice funkcji (LUT) oraz 8 przerzutników (8150 bloków grupujących wspomniane bloki)
    • 2700 kbit pamięci SRAM
    • 5 układów zarządzania zegarem, każdy z pętlą synchronizacji fazy (PLL) i blokiem zrządzania sygnałami zegarowymi (CMT)
    • 120 bloków DSP
    • Wewnętrzny zegar o prędkości powyżej 450 MHz
    • Dwukanałowy, wbudowany przetwornik analogowo-cyfrowy (XADC)
    • Programowanie przez port JTAG lub z pamięci Flash
  • Pamięci:
    • 256 MB DDR3L z magistralą 16-bitów i częstotliwością pracy 650 MHz
    • 128 MB Serial Flash
  • Wbudowany zegar 100 MHz
  • Interfejsy:
    • Interfejs USB-JTAG
    • Interfejs USB-UART
  • Peryferia:
    • Przełączniki - 4 szt.
    • Przyciski - 4 szt.
    • Przycisk resetowania konfiguracji FPGA
    • Diody jednokolorowe LED - 4 szt.
    • Diody trójkolorowe LED - 2 szt.
  • Złącza rozszerzające:
    • Złącza Pmod - 4 szt.
    • Złącze Arduino/ChipKIT
  • Zasilanie: z USB lub dowolnego zewnętrznego źródła zasilania (7-15 V)
Zestaw Arty S7-50


Środowisko Xilinx Vivado Design Suite (darmowe)

Opis zestawu Arty S7-50

Do pobrania
Download icon Schematy elektryczne zestawu Arty S7-50
Tematyka materiału: Arty S7-50, Digilent, DDR3L, Flash, interfejs UART, MicroBlaze, moduły shield, Pmod, softprocesor, Spartan 7, Vivado Design Suite, Xilinx, XADC, XC7S50-CSGA324, zestaw rozwojowy
