Zestaw FPGA Arty A7-35T firmy Digilent - mały, a funkcjonalny

Article Image
Dzięki niemu z łatwością można projektować wiele systemów cyfrowych. Dostępny w produkcie układ rodziny Artix 7 firmy Xilinx (w wersji 35-T) w pełni temu celowi sprzyja.

Jest to elastyczna platforma do różnych rozwiązań ograniczonych jedynie wyobraźnią ich twórców. W szczególności  jest możliwy w niej do wdrożenia softprocesor MicroBlaze. Wszystko co potrzebne projektantowi zostało w Arty A7-35T uwzględnione - są to m.in.: interfejsy UART, SPI, I2C oraz Ethernet, cztery trójkolorowe diody LED, pamięć DDR3L o pojemności 256 MB, cztery złącza Pmod do podłączania dedykowanych modułów rozszerzających i złącze Arduino/chipKIT do podłączania modułów shield (o ile te są z tym złączem kompatybilne).

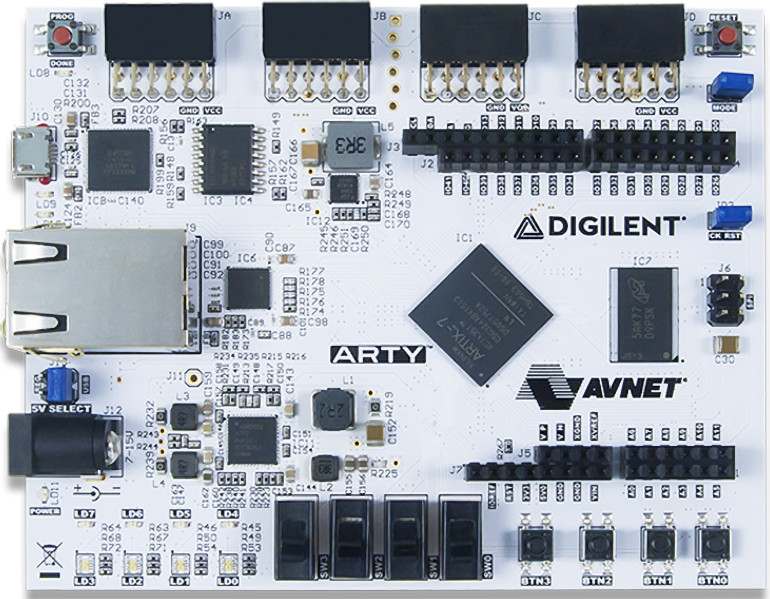

Zestaw Arty A7-35T

W efekcie jest sprzęt dla każdego, w tym dla hobbystów i początkujących, a zarazem niezastąpione w świecie elektroniki cyfrowej narzędzie, którego możliwości przewyższają komputery SBC, w tym Raspberry Pi. Wszystko to dzięki układowi FPGA, którego rodzina jest tak „wspaniała” (a przy okazji niezwykle użyteczna). Obsługę produktu zapewnia środowisko projektowo-symulacyjne Vivado Design Suite firmy Xilinx. Zestaw nie zawiera kabla Micro-USB oraz zasilacza zewnętrznego. Poniżej jego specyfikacja.

Zestaw Arty A7-35T

Specyfikacja zestawu Arty A7-35T:

  • Układ FPGA rodziny Artix-7 w wersji 35-T:
    • 32280 programowalnych bloków logicznych (5200 bloków grupujących wspomniane bloki)
    • 1800 kbit pamięci RAM
    • 5 układów zarządzania zegarem, każdy z pętlą synchronizacji fazy (PLL)
    • 90 bloków DSP
    • Wewnętrzny zegar o prędkości powyżej 450 MHz
    • Dwukanałowy, wbudowany przetwornik analogowo-cyfrowy (XADC)
    • Programowanie przez port JTAG lub z pamięci Flash
  • Pamięci:
    •   256 MB DDR3L z magistralą 16 bitów i częstotliwością pracy 667 MHz
    •   16 MB Serial Flash
  • Interfejsy:
    • 10/100 Ethernet
    • Interfejs USB-JTAG
    • Interfejs USB-UART
  • Peryferia:
    • Przełączniki - 4 szt.
    • Przyciski - 4 szt.
    • Przycisk resetowania konfiguracji FPGA
    • Diody jednokolorowe LED - 4 szt.
    • Diody trójkolorowe LED - 4 szt.
  • Złącza rozszerzające:
    • Złącza Pmod - 4 szt.
    • Złącze Arduino/ChipKIT
  • Zasilanie: z USB lub dowolnego zewnętrznego źródła zasilania (7-15 V)
Przykład użycia zestawu Arty A7-35T z modułami Pmod
Przykład użycia zestawu Arty A7-35T z modułami Pmod

Środowisko Xilinx Vivado Design Suite (darmowe)

Opis zestawu Arty A7-35T

Do pobrania
Download icon Schematy elektryczne zestawu Arty A7-35T
Firma: Digilent
Tematyka materiału: Artix-7, Arty A7-35T, Avnet, Digilent, DDR3L, interfejs I2C, interfejs SPI, interfejs UART, MicroBlaze, moduły shield, Pmod, softoprocesor, Vivado Design Suite, Xilinx, zestaw rozwojowy
