Pełnia możliwości z zestawem FPGA Arty A7-100T firmy Digilent, który wspiera softprocesor MicroBlaze

Dostępny w nim układ rodziny Artix 7 firmy Xilinx (w wersji 100T) z łatwością umożliwia szybkie i sprawne projektowanie systemów cyfrowych, szczególnie tych opartych na jednostkach obliczeniowych, do których zalicza się wspomniany wyżej układ.
Article Image

Dzięki temu zestawowi istnieje możliwość tworzenia wielu projektów, w tym bramek logicznych oraz złożonych kontrolerów. Wymagane w tym celu wdrożenie i obsługa MicroBlaze są bezproblemowe. Jest to elastyczna platforma do różnych rozwiązań ograniczonych jedynie wyobraźnią ich twórców. Ci z pewnością docenią dużą pojemność i funkcjonalność wymienionego wcześniej układu FPGA, jak również możliwość komunikacji po interfejsach: UART, SPI, I2C i Ethernet oraz liczbę peryferii, która jest minimalna - w tym względzie warto powiedzieć o czterech trójkolorowych diodach LED (liczba ta jest rzadko spotykana w pozostałych zestawach) i pamięci DDR3L o pojemności 256 MB, a także o czterech złączach Pmod do podłączania dedykowanych modułów rozszerzających oraz złączu Arduino/chipKIT do dołączania modułów shield (o ile te są z tym złączem kompatybilne). W efekcie Arty A7-100T to sprzęt dla osób ceniących minimalizm projektów przy ich dużej funkcjonalności. Lecz nie tylko - to również sprzęt dla hobbystów i deweloperów sprzętowych, a przede wszystkim to sprzęt dla osób początkujących.

Krótko mówiąc to coś więcej niż zwykły zestaw - to nieodzowne w świecie elektroniki cyfrowej narzędzie o możliwościach przewyższających dowolny komputer SBC, w tym Raspberry Pi. Wszystko dzięki układowi FPGA, którego rodzina jest „wspaniała” (a do tego niezwykle użyteczna). Obsługę produktu zapewnia środowisko projektowo-symulacyjne Vivado Design Suite firmy Xilinx.

Zestaw nie zawiera kabla Micro-USB i zasilacza zewnętrznego. Poniżej jego specyfikacja.

Zestaw Arty A7-100T
Zestaw Arty A7-100T

Specyfikacja zestawu Arty A7-100T:

  • Układ FPGA rodziny Artix-7 w wersji 100-T:
    • 101440 programowalnych bloków logicznych (15850 bloków grupujących wspomniane bloki)
    • 4860 kbit pamięci RAM
    • sześć układów zarządzania zegarem, każdy z pętlą synchronizacji fazy (PLL)
    • 240 bloków DSP
    • Wewnętrzny zegar o prędkości powyżej 450 MHz
    • Dwukanałowy, wbudowany przetwornik analogowo-cyfrowy (XADC)
    • Programowanie przez port JTAG lub z pamięci Flash
  • Pamięci:
    • 256 MB DDR3L z magistralą 16 bitów i częstotliwością pracy 667 MHz
    • 16 MB Serial Flash
  • Interfejsy:
    • 10/100 Ethernet
    • Interfejs USB-JTAG
    • Interfejs USB-UART
  • Peryferia:
    • Przełączniki - 4 szt.
    • Przyciski - 4 szt.
    • Przycisk resetowania konfiguracji FPGA
    • Diody jednokolorowe LED - 4 szt.
    • Diody trójkolorowe LED - 4 szt.
  • Złącza rozszerzające:
    • Cztery złącza Pmod
    • Złącze Arduino/ChipKIT
  • Zasilanie: z USB lub dowolnego zewnętrznego źródła zasilania (7-15 V)

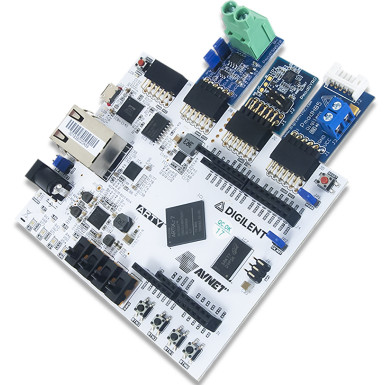

Przykład użycia zestawu Arty A7-100T z modułami Pmod
Przykład użycia zestawu Arty A7-100T z modułami Pmod

Środowisko Xilinx Vivado Design Suite (darmowe)

Opis zestawu zestawu Arty A7-100T

Do pobrania
Download icon Schematy elektryczne zestawu Arty A7-100T
