I w wersji SMD występuje zestaw Arduino Uno R3

Czyli mniej znana odsłona słynnej płytki bez niespodzianek.
Article Image

Krótko mówiąc chodzi o ten sam mikrokontroler co w „zwykłym” zestawie, lecz w wersji do montażu powierzchniowego. Reszta jest w praktyce taka sama. Dla jednych fakt znany, dla drugich nowość do pokazania.

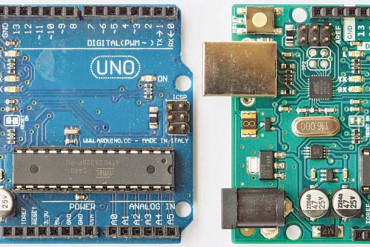

Porównanie dostępnych wersji zestawu Arduino Uno R3. Na lewo: wersja „zwykła”. Na prawo: wersja SMD

Poniżej specyfikacja - nic innego nie pozostaje w przypadku popularnego produktu (nie ma sensu się o nim powtarzać). No może jeszcze poza plikami (też poniżej). I tym, że nie jest tu dołączany kabel USB i zasilacz zewnętrzny. Taka to „platformowa” drobnostka.

Zestaw Arduino Uno R3 SMD na przeźroczystej podkładce

Specyfikacja zestawu Arduino Uno R3 SMD:

  • Mikrokontroler ATmega328P z rodziny AVR (w wersji SMD):
    • Rdzeń: 8-bit AVR
    • Rodzaj architektury: RISC
    • Długość magistrali danych: 8 bitów
    • Maksymalna częstotliwość taktowania: 16 MHz
    • Liczba wyprowadzeń I/O: 23
    • Pamięci:
      • Flash: 32 KB (0,5 KB przeznaczone na bootloader)
      • SRAM: 2 KB
      • EEPROM: 1 KB
    • Interfejsy:
      • I2C
      • SPI
      • UART/USART
    • Przetwornik analogowo-cyfrowy:
      • 6 kanałów
      • Rozdzielczość: 10 bitów
    • Zewnętrzne przerwania
    • Niski pobór mocy
    • Temperatura pracy: od -40 do 85°C
  • Wyprowadzenia:
    • Cyfrowe - 14 szt.:
      • Dwukierunkowe (wejścia i wyjścia)
      • Wydajność prądowa: 20 mA
    • PWM - 6 szt.:
      • Jednokierunkowe (wyjścia)
      • Wybierane spośród wyprowadzeń cyfrowych
    • Analogowe - 6 szt.:
      • Jednokierunkowe (wejścia)
    • Napięciowe - 3 szt.:
      • Wyjście 3,3 V o wydajności prądowej 50 mA
      • Wyjście 5 V
      • Wejście Vin o zakresie napięć: 6-20 V
  • Oscylator kwarcowy o częstotliwości 16 MHz taktujący mikrokontroler (CSTCE16M0V53-R0 firmy Murata Manufacturing)
  • Numer wyjścia, do którego jest dołączona wbudowana dioda LED (wartość stałej LED_BUILTIN): 13
  • Przycisk resetu
  • Możliwość podłączania modułów typu shield
  • Programowanie:
    • Przez kabel USB (gniazdo typu B) i bootloader w pamięci Flash mikrokontrolera
    • W oparciu o dwa złącza ICSP (dla programatorów zewnętrznych)
  • Zasilanie:
    • Zewnętrzne:
      • Przez kabel USB - gniazdo typu B (5 V)
      • Przez złącze DC (zakres zalecany: 7-12 V, zakres graniczny: 6-20 V)
      • Przez wejście Vin (zakres zalecany: 7-12 V, zakres graniczny: 6-20 V)
  • Wymiary: 68,6×53,4 mm
  • Waga: 25 g

Przewodnik instalacyjny Arduino Uno Rev3 SMD
Rozkład pinów mikrokontrolera ATmega328P na tle wyprowadzeń Arduino Uno Rev3 SMD

DATA SHEET
Do pobrania
Download icon Opis złączy Arduino Uno Rev3 SMD Download icon Schemat elektryczny Arduino Uno Rev3 SMD Download icon Schemat elektryczny i płytki Arduino Uno Rev3 SMD (w postaci plików środowiska Eagle) Download icon Dokumentacja mikrokontrolera ATmega328P
Tematyka materiału: ATmega, Arduino Uno R3, AVR, EEPROM, interfejs I2C, interfejs SPI, SMD, SRAM
