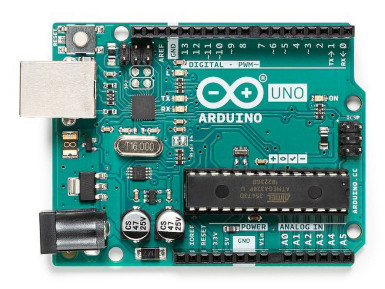

Powyższe stwierdzenie w pełni uzasadnia, stanowiąca zestaw, płytka rozwojowa Arduino Uno Rev3 wyposażona w ośmiobitowy mikrokontroler ATmega328P o częstotliwości taktowania 16 MHz, która charakteryzuje się 14 wyprowadzeniami cyfrowymi (6 z nich może być wyjściami PWM) i 6 wejściami analogowymi podłączonymi do analogowo-cyfrowego przetwornika, którego rozdzielczość wynosi 10 bitów i jest zawarty w mikrokontrolerze.
Pamięci ostatniego to: Flash o pojemności 32 KB, SRAM o pojemności 2 KB i EEPROM o pojemności 1 KB, podczas gdy interfejsami są: I2C SPI i UART oraz USART. Wraz z nimi występują 3 wyprowadzenia napięciowe - 2 wyjścia o napięciach 3,3 V i 5 V oraz wejście Vin o zakresie napięć 6-20 V. Programowanie płytki odbywa się przez kabel USB i obecny w pamięci Flash bootloader lub w oparciu o 2 złącza ICSP dedykowane zewnętrznym programatorom.

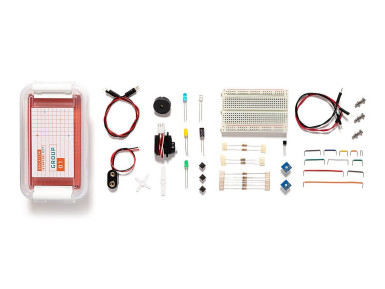

Z kolei jej zasilanie jest trojakie: poprzez złącze DC, wejście Vin bądź kabel USB. Obsługę Arduino Uno Rev3 zapewnia intuicyjne środowisko Arduino IDE. W zestawie znajduje się dodatkowe wyposażenie, na które składa się m.in.: płytka prototypowa o 400 punktach, wraz z przewodami, kabel USB, rezystory, kondensatory, potencjometry, diody LED, fototranzystor, czujnik temperatury oraz serwomechanizm i multimetr.
Produkt jest przewidziany pod nauczanie zdalne - każdy jego komplet jest przeznaczony dla minimum jednej osoby (zaleca się jednak, by były to choć dwie). Nauczanie to ułatwia dostęp do materiałów online zapewniających „sprawną” naukę platformy Arduino (aby z nich skorzystać, potrzeba kodu dołączonego do Arduino Education Starter Kit). Wyrób umożliwia tworzenie różnych, funkcjonalnych projektów – wsparcie dla niego jest bogate (również w przypadku profesjonalistów).
Specyfikacja zestawu Arduino Education Starter Kit:
- 4 komplety (każdy dla co najmniej 1 osoby) zawierające:
- Płytkę uruchomieniową Arduino Uno Rev3 wyposażoną w:
- Mikrokontroler ATmega328P:
- Rdzeń: 8-bit AVR
- Rodzaj architektury: RISC
- Długość magistrali danych: 8 bitów
- Maksymalna częstotliwość taktowania: 16 MHz
- Liczba wyprowadzeń I/O: 23
- Pamięci:
- Flash: 32 KB (0,5 KB przeznaczone na bootloader)
- SRAM: 2 KB
- EEPROM: 1 KB
- Interfejsy:
- I2C
- SPI
- UART/USART
- Przetwornik analogowo-cyfrowy o 6 kanałach i rozdzielczości 10 bitów
- Zewnętrzne przerwania
- Niski pobór mocy
- Temperatura pracy: od -40 do 85°C
- Wyprowadzenia:
- Cyfrowe - 14 szt.:
- Dwukierunkowe (wejścia i wyjścia)
- Wydajność prądowa: 20 mA
- PWM - 6 szt.:
- Jednokierunkowe (wyjścia)
- Wybierane spośród wyprowadzeń cyfrowych
- Analogowe - 6 szt:
- Jednokierunkowe (wejścia)
- Napięciowe:
- Wyjście 3,3 V o wydajności prądowej 50 mA
- Wyjście 5 V
- Wejście Vin o zakresie napięć: 6-20 V
- Oscylator kwarcowy o częstotliwości 16 MHz taktujący mikrokontroler (CSTCE16M0V53-R0 firmy Murata Manufacturing)
- Numer wyjścia, do którego jest dołączona wbudowana dioda LED (wartość stałej LED_BUILTIN): 13
- Przycisk resetu
- Możliwość podłączania modułów typu shield
- Programowanie:
- Przez kabel USB (gniazdo typu B) i bootloader w pamięci Flash mikrokontrolera
- W oparciu o 2 złącza ICSP (dla programatorów zewnętrznych)
- Zasilanie:
- Zewnętrzne:
- Przez kabel USB - gniazdo typu B (5 V)
- Przez złącze DC (zakres zalecany: 7-12 V, zakres graniczny: 6-20 V)
- Przez wejście Vin (zakres zalecany: 7-12 V, zakres graniczny: 6-20 V)
- Wymiary: 68,6×53,4 mm
- Waga: 25 g
- Dodatkowe wyposażenie:
- Elementy bierne:
- Rezystory:
- 220 Ω - 5 szt.
- 560 Ω - 5 szt.
- 1 kΩ - 1 szt.
- 10 kΩ - 5 szt.
- Kondensatory:
- 100 µF – 1 szt.
- Potencjometry:
- rezystancji nominalnej 10 kΩ - 2 szt.
- Rezystory:
- Elementy aktywne:
- Fototranzystor
- Diody:
- LED:
- koloru czerwonego - 5 szt.
- koloru zielonego - 5 szt.
- koloru żółtego - 5 szt.
- koloru niebieskiego - 5 szt.
- LED:
- Czujniki:
- Temperatury:
- Układ TMP36 - 1 szt.
- Temperatury:
- Pozostałe elementy:
- Przyciski - 5 szt.
- Brzęczek piezoelektryczny:
- Moduł PKM17EPP-4001-B0 firmy Murata Manufacturing - 1 szt.
- Serwomechanizm - 1 szt.
- Płytka prototypowa - 1 szt.:
- Liczba punktów stykowych: 400
- Inne:
- Plastikowa podstawka montażowa - 1 szt.
- Multimetr - 1 szt.
- Baterie 9 V - 2 szt.
- Nakrętki M3 - 3 szt.
- Śrubki M3 - 3 szt.
- Przewody:
- USB - 1 szt.:
- Kolor: czarny
- Łączeniowe (do użycia na płytce prototypowej):
- O sztywnym rdzeniu - 70 szt.
- Plecione - 1 szt. (w kolorze czerwonym)
- Żeńsko-męskie - 2 szt. (jeden w kolorze czerwonym, a w drugi w kolorze czarnym)
- Do dołączania baterii 9 V - 1 szt. (Uwaga: nie dołączać bezpośrednio do płytki Arduino Uno Rev3!)
- USB - 1 szt.:
- Elementy bierne:
wraz z:
- dostępem do materiałów online umożliwiających naukę platformy Arduino (poprzez stronę www.arduino.cc) stanowionych przez:
- 9 lekcji zapoznawczych „krok po kroku” (2 zapoznawcze i 7 projektów)
- Ciekawostki uzupełniające (ang. Invention Spotlights)
- Książka z rozwiązaniami dla ucznia/studenta i nauczyciela (ang. Logbook)
- Słownik pojęć (ang. Vocabulary)
- Inne, dodatkowe źródła poznawcze
Więcej szczegółów pod adresem: store.arduino.cc (zakładka Resources) i www.arduino.cc
Kod do wspomnianych materiałów znajduje się w zestawie.
