Najlepsza pod choinkę niespodzianka to sześć płytek Arduino Nano Every w zestawie Arduino Nano Every 6 Boards Pack!

Article Image
Uciesz nią swoich bliskich i znajomych, szczególnie tych, którzy poszukują „solidnych” i profesjonalnych rozwiązań, bez złożonej obsługi, o dużych możliwościach (drugiego takiego produktu nie ma!).

Wchodzące w skład produktu płytki są pozbawione złączy i posiadają ośmiobitowy mikrokontroler ATmega4809 o częstotliwości taktowania 20 MHz, któremu towarzyszy 14 wyprowadzeń cyfrowych (6 z nich może pełnić rolę wyjść PWM) oraz 8 wejść analogowych podłączonych do obecnego w układzie przetwornika analogowo-cyfrowego o rozdzielczości 10 bitów. Pamięci mikrokontrolera to: Flash o pojemności 48 KB, SRAM o pojemności 6 KB i EEPROM o pojemności 256 B. Natomiast jego interfejsami są: I2C SPI i UART/USART. Wraz z nimi występują 3 wyprowadzenia napięciowe - 2 wyjścia o napięciach 3,3 V i 5 V oraz wejście Vin współpracujące z napięciami 6-21 V. Programowanie płytek odbywa się przez kabel USB lub w oparciu o złącze ICSP dla zewnętrznych programatorów. Ich zasilanie jest dwojakie: przez wejście Vin lub kabel USB.

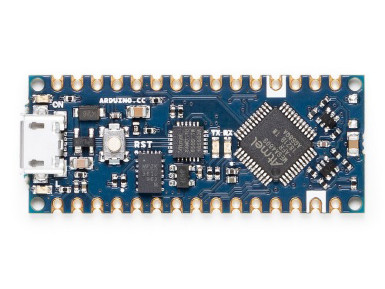

Płytka Arduino Nano Every (jedna z sześciu zestawu Arduino Nano Every 6 Boards Pack)
Płytka Arduino Nano Every (jedna z sześciu zestawu Arduino Nano Every 6 Boards Pack)

Obsługę płytek zapewnia darmowe środowisko Arduino IDE.

Zestaw nie zawiera kabli USB - można na nim zawsze polegać (poniżej jego specyfikacja).

Specyfikacja zestawu Arduino Nano Every 6 Boards Pack:

  • 6 płytek uruchomieniowe Arduino Nano Every w wersji bez złączy zawierające:
    • Mikrokontroler ATmega4809 z rodziny AVR firmy Atmel:
      • Rdzeń: 8-bit AVR
      • Rodzaj architektury: RISC
      • Długość magistrali danych: 8 bitów
      • Maksymalna częstotliwość taktowania: 20 MHz
      • Liczba wyprowadzeń I/O: 41
      • Pamięci:
        • Flash: 48 KB
        • SRAM: 6 KB
        • EEPROM: 256 B
      • Interfejsy:
        • I2C
        • SPI
        • UART/USART
      • Przetwornik analogowo-cyfrowy o 8 kanałach i rozdzielczości 10 bitów
      • Zewnętrzne przerwania
      • Niski pobór mocy
      • Temperatura pracy: od -40 do 125°C
    • Wyprowadzenia:
      • Cyfrowe - 14 szt.:
        • Dwukierunkowe (wejścia i wyjścia)
        • Wydajność prądowa: 40 mA
      • PWM - 6 szt.:
        • Jednokierunkowe (wyjścia)
        • Wybierane spośród wyprowadzeń cyfrowych
      • Analogowe - 8 szt.:
        • Jednokierunkowe (wejścia)
      • Napięciowe:
        • Wyjście 3,3 V
        • Wyjście 5 V
        • Wejście Vin o zakresie napięć: 6-21 V
    • Numer wyjścia, do którego jest dołączona wbudowana dioda LED (wartość stałej LED_BUILTIN): 13
    • Przycisk resetu
    • Układ ATSAMD11D14A firmy Microchip Technology pełniący rolę konwertera USB-UART
    • Programowanie:
      • Przez kabel USB (gniazdo micro-USB) i bootloader w pamięci Flash mikrokontrolera
      • W oparciu o złącze ICSP (dla programatorów zewnętrznych)
    • Zasilanie:
      • Zewnętrzne:
        • Przez kabel USB - gniazdo micro-USB (5 V)
        • Przez wejście Vin (zakres zalecany: 7-12 V, zakres graniczny: 6-21 V)
    • Wymiary: 18×45 mm
    • Waga: 5 g
Płytka Arduino Nano Every (jedna z sześciu zestawu Arduino Nano Every 6 Boards Pack)

Przewodnik instalacyjny płytek uruchomieniowych Arduino Nano Every

Do pobrania
Download icon Opis złączy płytek uruchomieniowych Arduino Nano Every Download icon Schemat elektryczny płytek uruchomieniowych Arduino Nano Every Download icon Schemat elektryczny i płytek Arduino Nano Every (Eagle) Download icon Plik płytek uruchomieniowych Arduino Nano Every do użycia w środowisku Fritzing (FZPZ)
Firma: Arduino
Tematyka materiału: Arduino Nano Every, Arduino Nano Every 6 Boards Pack, ATmega4809, ATSAMD11D14A, EEPROM, interfejs I2C, interfejs SPI, interfejs UART, Microchip Technology, PWM, SRAM, USB
