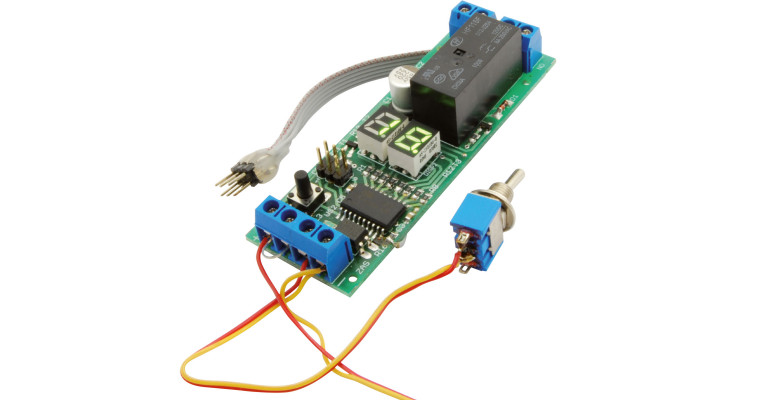

Działanie układu
Do wyboru użytkownika są cztery tryby pracy, które ten może wybierać za pomocą zworki na pinach 5 i 6 złącza CONF, i odpowiedniej nastawy czasu:
1 – odliczanie załączane poziomem,
2 – odliczanie po zaniku poziomu,
3 – poziom zmienia stan wyjścia na przeciwny, (przerzutnik T),
4 – stan wyjścia jest równy stanowi wejścia.

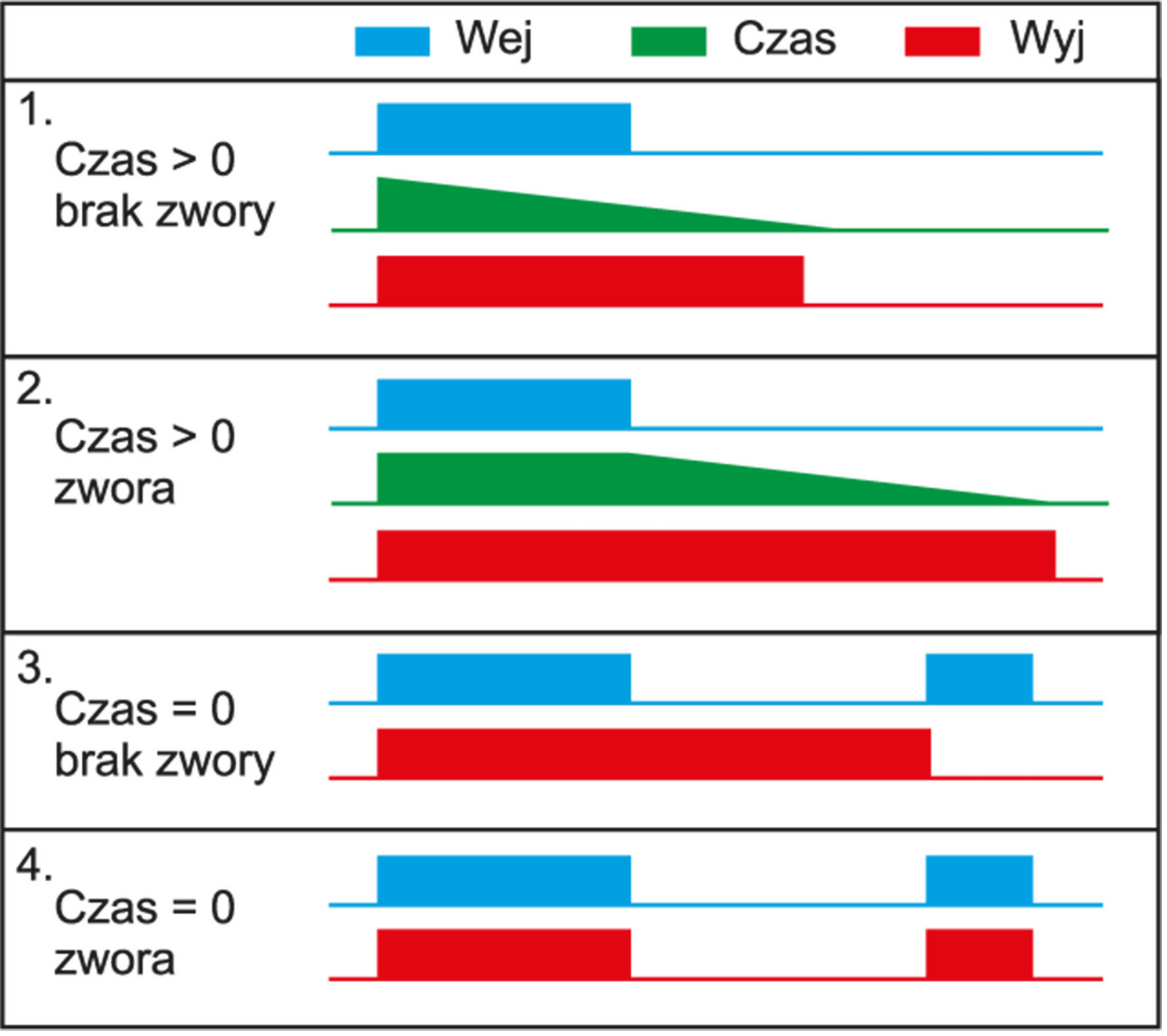

Na rysunku pokazano sposób wyboru trybu pracy wraz ze skróconą jego charakterystyką.
Wartość nastawy czasu można wybrać z zakresu 1...99 s z krokiem co 1 s. Wciśnięcie przycisku S1 powoduje zmianę stanu wyjścia na przeciwny i przerwanie odliczania czasu. Taki sam efekt daje zwarcie pinów 1 i 2 złącza CONF. Stan pracy sygnalizowany jest na dwóch małych wyświetlaczach 7-segmentowych, na których pokazywany jest czas pozostały do rozłączenia przekaźnika.
Stan wyjścia sygnalizuje kropka na wyświetlaczu jedności. Jeśli przekaźnik jest załączony, to kropka jest zaświecona. Zaświecenie pionowych, skrajnych segmentów oznacza rozłączenie przekaźnika w trybie bez odmierzania czasu. Załączenie przekaźnika wyświetlane jest jako załamanie tych linii w kierunku do siebie.
Wejście do trybu ustawiania czasu następuje po założeniu zworki na piny 3 i 4 złącza konfiguracyjnego. Po chwili wyświetlona zostanie aktualna nastawa, a pomiędzy cyframi będzie świecić się kropka. Wciskając przycisk S1 zwiększamy wartość o jeden(dłuższe przytrzymanie przycisku powoduje szybkie zwiększanie). Aby zapisać ustawioną wartość wystarczy zdjąć zworkę, po chwili wyświetlacze wygasną i zaświecą się dwie poziome kreski, co oznacza pomyślny zapis nastawy do pamięci nieulotnej EEPROM.
Sygnał sterujący doprowadzony jest do układu poprzez transoptor. Takie rozwiązanie gwarantuje separacje galwaniczną, umożliwia aktywację poziomem niskim lub wysokim i pozwala na dołączenie sygnału w miejsce diody LED.
