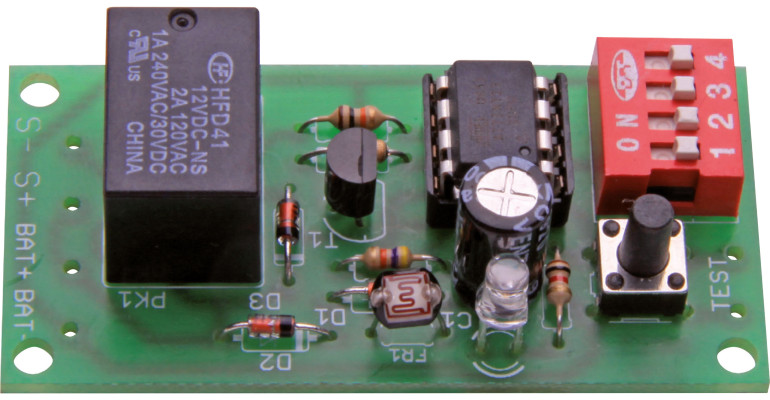

Włącznik jest zasilany napięciem z przedziału 4...6 V i w stanie czuwania pobiera 0,3 mA (przy 5 V). Dzięki temu doskonale nadaje się do zasilania z akumulatora. Czas załączenia wyjścia jest wybierany spośród następujących wartości: 3, 6, 9 lub 12 s, co przy stosowaniu układu we współpracy z systemem podlewania roślin, pozwala na wybór odpowiedniego do uruchomienia systemu czasu zwarcia styków. Próg załączenia i czas reakcji są ustawiane programowo.

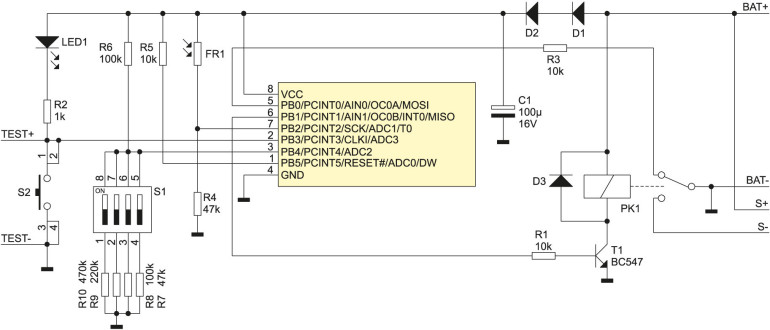

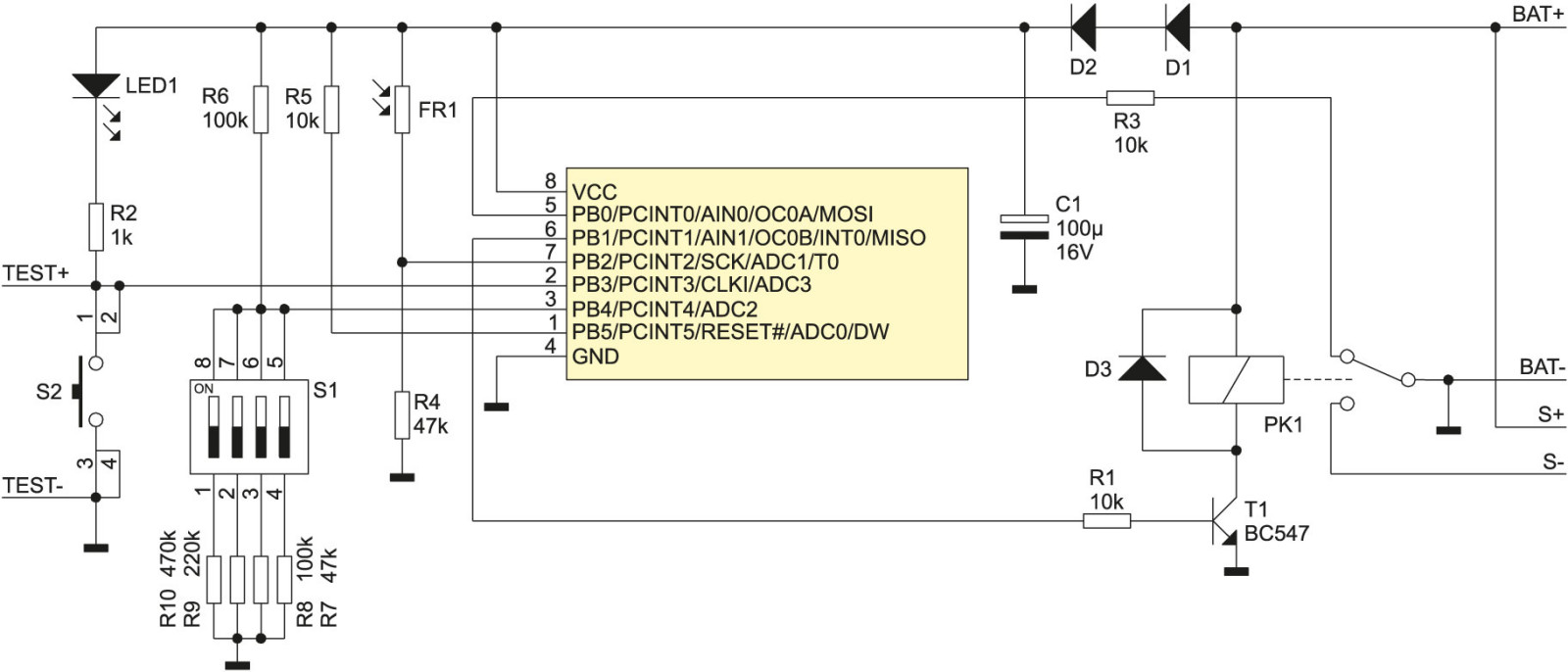

Fotorezystor FR1 z rezystorem R4 tworzą dzielnik, którego napięcie wyjściowe zmienia się z natężeniem światła. Jest ono mierzone przez mikrokontroler. Pomiar odbywa się co 10 s, a jego wynik jest zapisywany do 40-elementowego bufora kołowego. Takie rozwiązanie powoduje, że analizie poddawany jest przebieg natężenia oświetlenia z ostatnich 7 minut. Załączenie wyjścia układu nastąpi, gdy zostaną spełnione dwa warunki: ostatni pomiar będzie miał wartość powyżej progu załączenia, odpowiednia ilość pomiarów zawartych w buforze będzie miała wartości powyżej progu załączenia. Cały ten złożony mechanizm, wraz pętlą histerezy (zrealizowaną programowo), ma na celu wyeliminowanie przypadkowego zadziałania układu na skutek chwilowych zmian oświetlenia spowodowanych sztucznymi źródłami światła lub warunkami atmosferycznymi.
Układ przystosowany jest do zasilania z baterii 6 V. Średni pobór prądu wynosi 0,3 mA (pomijając prąd załączonego przekaźnika i prąd pobierany z wyjścia układu w czasie załączenia). Osiągnięto to dzięki temu, że procesor przez 98% czasu pracuje w stanie obniżonego poboru energii.
Wartość napięcia zasilania jest kontrolowana. Odbywa się to w sposób pośredni poprzez sprawdzanie stanu przekaźnika. Jeśli w momencie załączenia przekaźnika styk normalnie zwarty NC nie zostanie rozwarty, oznacza to za niski poziom napięcia zasilającego i jest sygnalizowane miganiem diody LED.
