Kompaktowy licznik czasu pracy z detekcją przepływu prądu

Wiele urządzeń przemysłowych wymaga tak trywialnej rzeczy, jak pomiar czasu ich pracy. Jest to wymagane do zachowania gwarancji producenta (nierzadko również ubezpieczenia!) danej maszyny, aby przechodziła ona przeglądy co ściśle określony czas. Jednocześnie wiele urządzeń, zwłaszcza starszej daty, nie została wyposażonych w tak prostą funkcję. Z kolei „ręczne” zliczanie na zasadzie oszacowania dziennego czasu pracy lub – co gorsza – w zeszycie z notatkami, jest niewygodne i niedokładne. Znacznie prościej jest polegać pod tym względem na elektronice.

Prezentowany układ mierzy czas upływający podczas zwiększonego poboru prądu przez maszynę. Rozdzielczość pomiaru wynosi 1 s, choć wynik jest prezentowany w jednej z trzech bardziej czytelnych form: dni, dni i godzin lub godzin i minut, w zależności od potrzeb. Pomiar prądu jest realizowany przez przekładnik prądowy, więc nie ma galwanicznego połączenia opisywanego licznika z siecią energetyczną.

Budowa układu

Głównym podzespołem zawiadującym jego pracą jest mikrokontroler typu ATmega8A z 8-bitowym rdzeniem AVR, taktowanym sygnałem o częstotliwości 4 MHz, której wzorzec stanowi rezonator kwarcowy Q1.

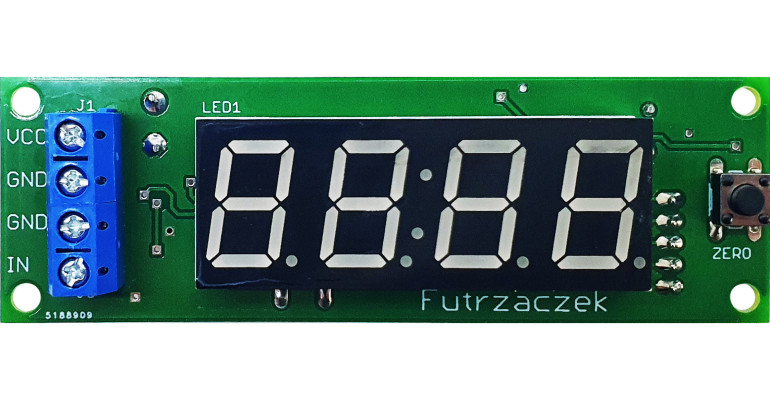

Zastosowany w układzie wyświetlacz ma cztery cyfry, z których każda jest złożona z siedmiu segmentów oraz kropki. Do jego pełnego wysterowania w trybie multipeksowym potrzeba zatem dwunastu wyprowadzeń mikrokontrolera, których ten ma aż nadto. W ten sposób można było pominąć dodatkowe ekspandery, które zwiększałyby powierzchnię zajmowaną przez układ na PCB. Sterowanie segmentów odbywa się poprzez rezystory o stosunkowo wysokiej rezystancji (1 kΩ), zatem ich prąd wynosi około 3 mA – co umożliwia sterowanie całych cyfr wprost z wyjść mikrokontrolera, bez dodatkowych tranzystorów (sumaryczny prąd nie przekracza bowiem 24 mA). Dzięki tym (oraz innym) zabiegom płytka drukowana ma powierzchnię niewiele większą od samego wyświetlacza LED. Dwukropek nie jest w tej aplikacji używany, pozostał zatem niepodłączony.

Użytkownik ma do dyspozycji trzy zworki SMD, które służą do wyboru sposobu zliczania czasu, a także przycisk monostabilny przeznaczony do zerowania wskazań. Zaprogramowanie pamięci Flash mikrokontrolera montowanego powierzchniowo jest ułatwione dzięki obecności w układzie złącza J2, do którego zostały doprowadzone linie sygnałowe interfejsu ISP. Linie: zerująca mikrokontroler oraz zerująca wskazania zostały dodatkowo podciągnięte do dodatniego potencjału zasilającego przez zewnętrzne rezystory o wartości 10 kΩ, aby układ był bardziej odporny na pochodzące z zewnątrz zakłócenia elektromagnetyczne, których w środowisku przemysłowym jest przecież niemało.

Przekładnik prądowy wytwarza na swoich wyprowadzeniach napięcie (po obciążeniu go rezystorem), które ma bardzo małą amplitudę w stosunku do czułości mikrokontrolera. Dlatego sygnał prądowy zeń pochodzący jest konwertowany na napięcie przy pomocy równoległego połączenia rezystorów R13 i R14, których wypadkowa wartość wynosi około 91 Ω. Wzmacniacz operacyjny US3A został skonfigurowany do pracy w charakterze jednopołówkowego prostownika ze wzmocnieniem –10 V/V, którego zadaniem jest zwiększenie wartości szczytowej co drugiej połówki sygnału napięciowego, odłożonego na rezystancji obciążającej przekładnik. Kondensator C11 ogranicza pasmo przenoszenia tego układu, eliminując z sygnału krótkotrwałe zakłócenia szpilkowe oraz pewną część energii szumu. Warto zauważyć, że tylko ujemna połówka wejściowego sygnału napięciowego ulega wzmocnieniu, z kolei dodatnia przechodzi przez układ bez dodatkowego wzmocnienia. To jednak nie przeszkadza, bowiem można założyć, że są one sobie równe co do amplitudy.

Tak uzyskany, unipolarny sygnał napięciowy trafia na prosty komparator, którego rolę pełni drugi wzmacniacz operacyjny (US3B). Porównuje on wartość chwilową sygnału wyjściowego wzmacniacza z napięciem stałym, ustalonym przez położenie ślizgacza potencjometru P1. Z uwagi na występujący offset napięciowy, rezystor R17 pozwala na ustawienie minimalnego napięcia wynoszącego około 25 mV. Jest to także minimalna wartość szczytowa sygnału, która spowoduje zadziałanie funkcji odmierzania czasu. Z kolei zbyt wysoka regulacja „w górę” zakresu byłaby po prostu niewygodna i została ograniczona rezystorem R18. Przy wartościach elementów takich, jak na schemacie, przekłada się to na ustalenie progu zadziałania układu w przedziale od 0,24 A do 24 A wartości skutecznej prądu, przy założeniu sinusoidalnego kształtu jego przebiegu. Możliwość regulacji progu zadziałania jest wygodna w sytuacjach, kiedy nadzorowane urządzenie pobiera jakiś niewielki prąd w stanie spoczynku, który nie zalicza się jednak do jego czasu pracy.

Mikrokontoler jest zasilany stabilizowanym napięciem o wartości 5 V, dostarczanym przez układ US2. Pobór prądu jest na tyle niski, że niewielki układ scalony w obudowie SOT89 poradzi sobie z odprowadzeniem ciepła nawet przy wysokiej różnicy napięć między swoim wejściem a wyjściem. Ponieważ do zapisania w pamięci EEPROM konieczna jest znajomość momentu zaniku napięcia zasilającego, został dodany obwód składający się z dzielnika rezystancyjnego R9+R10, z którego napięcie trafia wprost na wejście mikrokontrolera. Jego rezystancja wyjściowa jest na tyle wysoka, że nawet przy wysokim napięciu zasilającym prąd płynący przez diodę zabezpieczającą wejście mikrokontrolera (wbudowaną w jego strukturę) nie przekroczy kilku miliamperów, a dodatkowo odciąży stabilizator.

Aby jednak możliwie szybko wykryć moment zaniku napięcia zasilającego, kondensatory elektrolityczne utrzymujące energię w układzie zostały oddzielone od wejścia zasilania diodami, co zapobiega sztucznemu podtrzymaniu napięcia na dzielniku w momencie, kiedy źródło zasilania już „padło”. Kondensator C5 stanowi główny rezerwuar energii dla mikrokontrolera, który musi dokonać zapisu odmierzonych wartości do pamięci EEPROM, wykorzystując jedynie energię zgromadzoną w C5. Dlatego wzmacniacz operacyjny US3 jest zasilany przez odrębny obwód, zawierający diodę D2 – dzięki temu nie obciąża on dodatkowo kondensatora C5, dając mikrokontrolerowi jak najwięcej czasu na dokonanie zapisu.
