Licznik może pracować z wyświetlaczami o dwóch wielkościach – pierwszym, miniaturowym, o wysokości cyfry 7 mm lub drugim, większym, z wyświetlaczami o wysokości 27 mm, idealnie mieszczącym się w obudowie typu KM50.
Powinien on być zasilany napięciem stałym o wartości 7...15 V doprowadzonym do złącza POWER. Dioda D1 zabezpiecza układ przed niewłaściwą polaryzacją napięcia wejściowego, natomiast kondensatory C1, C2 i C3 pełnią rolę filtra zasilania. Zewnętrzne napięcie wejściowe jest podawane na stabilizator U1. Pracą licznika steruje mikrokontroler ATtiny2313 taktowany wewnętrznym sygnałem zegarowym. Wyświetlacze zostały opracowane w dwóch wersjach gabarytowych, natomiast ich sterowanie odbywa się w sposób identyczny. Anody wyświetlaczy są zasilane poprzez tranzystory T1...T4, natomiast katody bezpośrednio z portu mikrokontrolera poprzez rezystory ograniczające R6...R12. Rezystory R13...R15 podciągają wejścia licznika do +5 V.

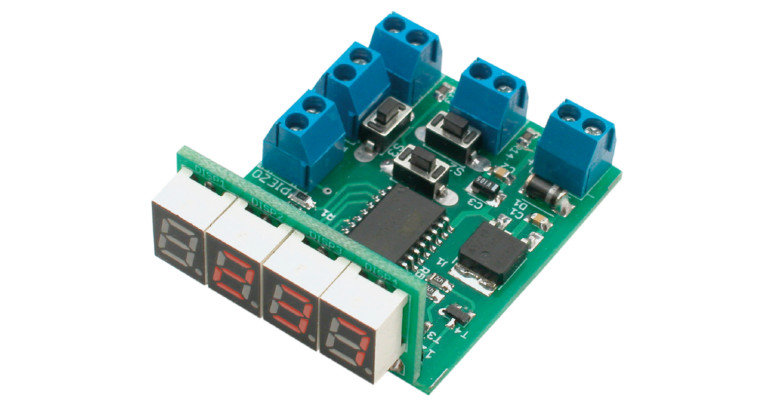

Licznik składa się z dwóch płytek drukowanych. Wielkość i komponenty płytki wyświetlacza zależą od wybranej wersji gabarytowej. Montaż jest typowy i nie powinien przysporzyć problemów. Po zmontowaniu należy połączyć obydwie płytki za pomocą listwy szpilek goldpin. Do wejść oznaczonych UP, DOWN oraz RESET dołączone zostały mikroprzyciski umożliwiające bezpośrednie sterowanie pracą licznika. Impuls na wejściu wyzwalającym UP powoduje zwiększenie wartości, a impuls na wejściu DOWN powoduje jej zmniejszanie. Krótkie naciśnięcie przycisku RESET umożliwia zapis aktualnego stanu licznika do pamięci. Sytuacja ta jest sygnalizowana krótkim mignięciem wyświetlanej wartości. Zapisany w ten sposób wynik będzie przywracany po każdorazowym włączeniu zasilania licznika. Aby wyzerować licznik należy przez około 3 sekundy przytrzymać przycisk RESET, a gdy wyświetlona zostanie wartość 0, kolejne krótkie naciśnięcie tego przycisku zapisze tę wartość do pamięci. Do wyjścia oznaczonego PIEZO można dołączyć brzęczyk piezo – będzie on pełnił rolę sygnalizatora zaliczenia impulsu.
