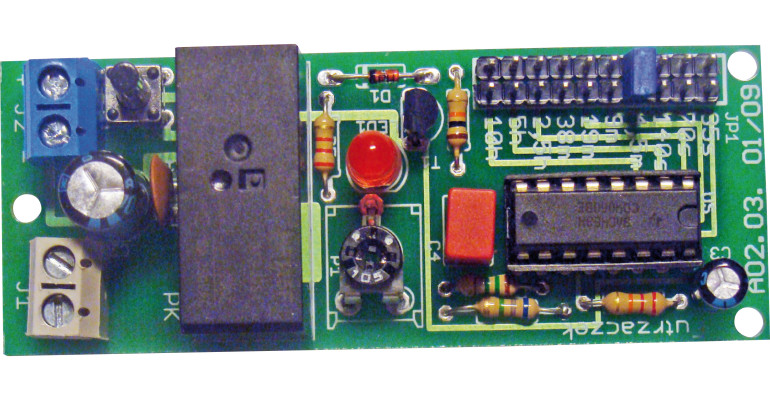

Wyłącznik czasowy wykonano z użyciem taniego układu scalonego CD4060. Zawiera on w swojej strukturze gotowy oscylator oraz dzielniki częstotliwości sygnału z wewnętrznego generatora. Potencjometr P1, rezystory R2 i R3 oraz kondensator C4 ustalają okres generowanych sygnałów. Wyraża się on wzorem: T=2,2×C4×(P1+R3). Dla wartości elementów ze schematu i potencjometru P1 ustawionego w połowie, uzyskujemy następujące, przybliżone czasy trwania sygnałów na poszczególnych wyjściach US1 (od Q1…Q14): 35 s; 70 s; 140 s; 4,5 min; 9 min; 19 min; 38 min; 2,5 godz.; 5 godz.; 10 godz. Wyboru czas działania dokonuje za pomocą zworki. Zainicjowanie odmierzania czasu następuje po zwarciu styków przycisku S1. Jednocześnie jest wykonywane zerowanie układu US1, aby upewnić się, że odliczanie rozpoczyna się od 0. Dalsze podtrzymanie zasilania odbywa się za pomocą jednej pary zestyków przekaźnika PK1. Jego cewka jest zasilana za pośrednictwem tranzystora T1, który jest w stanie przewodzenia tylko wtedy, gdy na wybranym wyjściu układu panuje poziom niski. Po zakończeniu odliczania i ustawieniu wybranego wyjścia, tranzystor zatyka się, a przekaźnik odłącza zasilanie od układu i od sterowanego urządzenia. Wyłącznik w stanie spoczynku nie pobiera prądu ze źródła zasilania.
Działanie jest sygnalizowane świeceniem się diody LED1. Do złącza J1 doprowadza się zasilanie układu, złącze J2 zaś traktuje się jako zwykły wyłącznik i włącza w szereg z odłączanym urządzeniem.
