- Zasilanie 12 V DC.
- Pobór prądu ok. 3 mA w stanie nieaktywnym.
- Pamięć 63 stanów o czasie trwania od ok. 0,4 s do ok. 1,5 godziny.
- Wyjście przekaźnikowe 5 A/250 V AC.

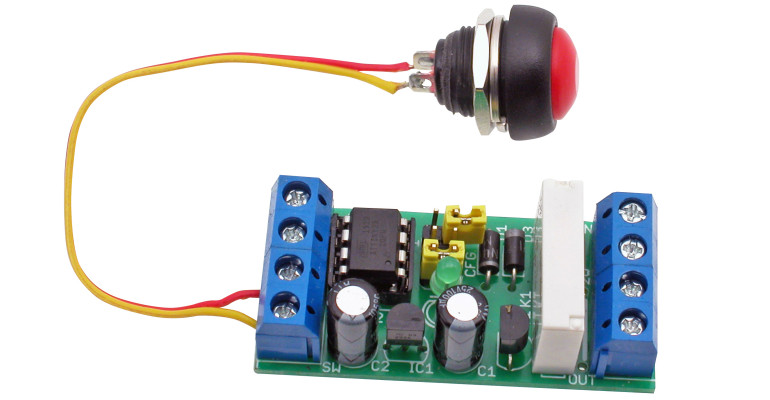

- Płytka drukowana o wymiarach 23 mm×48 mm×21 mm.
Aby opisać działanie urządzenia, posłużymy się przykładem – sterowanie ryglem elektromagnetycznym zamontowanym w furtce. W najprostszej wersji wymagamy, aby przyciśnięcie przycisku załączało elektromagnes rygla na określony czas, wystarczający na dojście do furtki. Następnie, elektromagnes powinien zostać wyłączony. Analizując sytuację dokładniej, stwierdzamy, że elektromagnes nie musi być włączony na czas dojścia do furtki, a tylko wtedy, gdy już do furtki dojdziemy.
Zatem uczymy urządzenie następującej sekwencji: wyjście wyłączone przez 10 sekund, następnie załączone przez 3 sekundy, potem na chwilę wyłączone i kończymy procedurę nauki. Od teraz, po przyciśnięciu przycisku, urządzenie wykona dokładnie taką samą sekwencję, dzięki której rygiel zostanie odblokowany po 10 sekundach, gdy już dotrzemy do furtki, pozostanie przyciągnięty przez 3 sekundy, a na koniec zostanie zwolniony.
Ten przykład doskonale obrazuje sposób działania urządzenia. Sekwencja, którą można zaprogramować, może mieć do 63 kroków, a każdy z nich może trwać od około 0,4 sekundy do 1,5 godziny. To wystarczy, aby urządzenie nauczyć krótkiej informacji w alfabecie Morse’a lub do wykonania sterownika dobowego.
Urządzenie może działać w jednym z 7 trybów pracy wybieranych ustawieniem zworek na złączu szpilkowym CFG. Urządzenie wybiera tryb pracy tylko w momencie włączenia zasilania, później stan zworek nie jest sprawdzany.
- Tryb pracy 1: włącznik czasowy prosty. W momencie wciśnięcia przycisku rozpoczyna odtwarzanie sekwencji aż do jej zakończenia. W czasie odtwarzania nie reaguje na przycisk.
- Tryb pracy 2: włącznik czasowy z przerwaniem. Jak w trybie pierwszym, ale przyciśniecie przycisku w trakcie odtwarzania powoduje natychmiastowe zakończenie odtwarzania. W efekcie sekwencja może zostać przerwana w dowolnej chwili przez ponowne przyciśnięcie przycisku.
- Tryb pracy 3: włącznik czasowy z restartem. Jak w trybie pierwszym, ale przyciśnięcie przycisku w trakcie odtwarzania rozpoczyna odtwarzanie od nowa.
- Tryb pracy 4: włącznik czasowy końcowy. W momencie wciśnięcia przycisku ustawia pierwszy stan sekwencji na wyjściu i pozostaje tak, dopóki przycisk jest wciśnięty. Po zwolnieniu przycisku rozpoczyna odtwarzanie sekwencji, w tym czasie nie reaguje na przycisk.
- Tryb pracy 5: przełącznik bistabilny. Każde kolejne przyciśnięcie przycisku zmienia stan wyjścia na przeciwny. Zaprogramowana sekwencja nie jest wykonywana.
- Tryb pracy 6: odtwarzanie w pętli. W czasie, gdy przycisk jest wciśnięty, na wyjściu występuje zaprogramowana sekwencja odtwarzana w pętli. Zwolnienie przycisku powoduje natychmiastowe zakończenie odtwarzania sekwencji.
- Tryb pracy 7: programowanie sekwencji.
