Generator impulsów

Generator impulsów wdług tego projektu generuje częstotliwość do 180 KHz, co może być rozwiązaniem przydatnym dla zastosowania w sprzęcie testowym. Projekt ten jest oparty na klasycznym układzie scalonym 555 timer.
Article Image

Specyfikacja

  • Wejście: 5-12 V DC Max @ 40 mA
  • Zapewnia przebieg kwadratowy

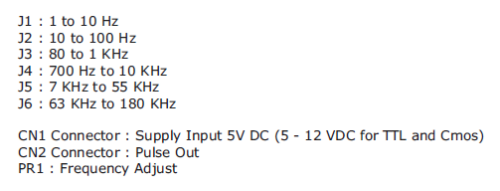

  • Zakres: wybierany zworką i wstępnie ustawiony zakres przestrajania od 1 Hz do 180 kHz
  • Power-On wskaźnik LED
  • Złącze berg dla łatwego połączenia
  • Cztery otwory montażowe o średnicy 3,2 mm każdy
  • Wymiary płytki drukowanej 47 × 40 mm
Schemat elektryczny generatora
Wykaz elementów
Ilość
Symbol
Nazwa/opis/gdzie kupić
2
C1, C4
10uF/63V
3
C2, C3, C6
100nF
1
C7
10nF
1
C8
1nF
1
C9
100pF
1
R1
1k
1
R2
3,9k
1
R3
5,6k
1
U1
NE555
Galeria

Artykuł PULSE GENERATOR opracowano w wersji polskiej na podstawie współpracy z portalem www.electronics-lab.com.

AUTOR
Źródło
www.electronics-lab.com
