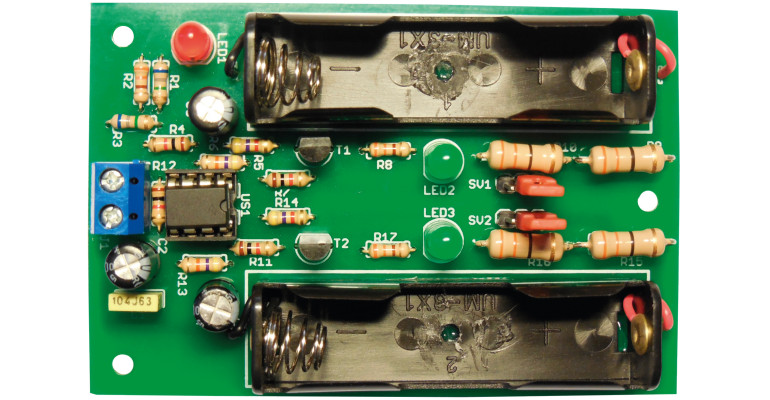

Składa się z dwóch identycznych bloków, po jednym dla każdego ładowanego ogniwa, zatem zostanie omówiony tylko jeden.
Komparator US1A porównuje napięcie na podłączonym ogniwie z wzorcem. Szerokość pętli histerezy ustalono tak, że komparator załącza ładowanie, gdy napięcie jest niższe niż 1,35 V, a odłącza, gdy przekroczy 1,45 V. Najbardziej obiektywną informacją o stanie naładowania jest badanie pochodnej napięcia na ogniwie po czasie, lecz wymagałoby to zastosowania mikrokontrolera z przetwornikiem A/C o dużej rozdzielczości. Odłączanie ładowania po osiągnięciu odpowiedniego napięcia na pewno nie uszkodzi akumulatorów. Służy do tego tranzystor T1 typu PNP. Prąd ładowania jest ustalony za pomocą rezystorów, a nie źródła prądowego. Nominalnie wynosi on około 100 mA (maleje wraz ze wzrostem napięcia na akumulatorku), a dołączenie równolegle drugiego rezystora spowoduje wzrost do ok. 200 mA. Świecenie diody LED2 sygnalizuje proces ładowania. Gdy dioda LED zgaśnie, ogniwo jest naładowane. Rezystor R6 jest obciążeniem dla tranzystora znajdującego się na wyjściu US1A oraz wstępnie polaryzuje tranzystor T1.
Rola kondensatora C3 jest następująca: załóżmy, że chcemy naładować tylko jedno ogniwo lub już ładowane w jakiś sposób utraciło kontakt elektryczny ze stykami. Wówczas pętla dodatniego sprzężenia zwrotnego, którą objęty jest komparator, spowoduje wzbudzenie się układu na bliżej nieznanej częstotliwości. Dodanie tego kondensatora powoduje, że będzie on doładowywany bardzo krótkimi impulsami w dużych odstępach czasowych.
Jako źródło napięcia referencyjnego służą dwie połączone szeregowo diody 1N4007. Spadek napięcia w kierunku przewodzenia, przy prądzie 15 mA, wynosi 700 mV na jednej. Ponadto, cechują się sporo mniejszą, w porównaniu z diodami w szklanych obudowach DO-35, wrażliwością na temperaturę. A to z racji stosunkowo grubej warstwy tworzywa sztucznego otaczającego strukturę krzemową.
Należy zwrócić uwagę na fakt, iż, po zakończeniu ładowania, akumulatorek ulega powolnemu, samoczynnemu rozładowaniu – na skutek wewnętrznych reakcji chemicznych oraz przepływu niewielkiego prądu polaryzującego wejście komparatora. Po dostatecznie długim czasie, ładowanie zostanie powtórnie załączone. W przypadku mocno rozładowanych i zniszczonych ogniw, może się to wręcz objawiać cyklicznym załączaniem i odłączaniem ładowania w odstępach kilkusekundowych.
