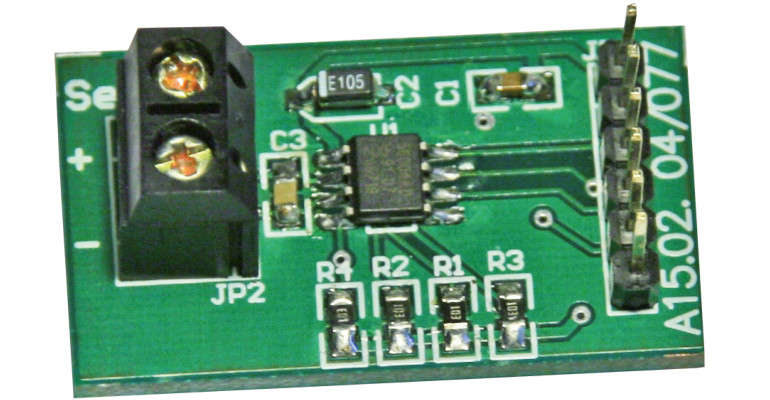

W termometrze zastosowano układ SA56004 firmy NXP, który umożliwia pomiar temperatury za pomocą dwóch czujników: wbudowanego w strukturę oraz zewnętrznego wykonanego z tranzystora lub diody. Mogą to być elementy dyskretne lub wbudowane w struktury układów dużej skali integracji, jak mikroprocesory lub FPGA, dzięki czemu możliwy jest zdalny pomiar temperatury ich struktur. Dokładność pomiaru z wykorzystaniem czujnika zewnętrznego wynosi ±1°C, czujnik wewnętrzny pozwala natomiast wykonywać pomiary z dokładnością ok. ±2°C (w zakresie od –40 do +125°C), w obydwu przypadkach rozdzielczość pomiarów jest 11-bitowa. Poza funkcją konwertera A/C (o częstotliwości konwersji programowanej w zakresie od 0,0625 Hz do 26 Hz) układ SA56004 może także spełniać funkcję programowalnego termostatu, sterującego lokalnie pracą wentylatora lub innego elementu chłodzącego, ewentualnie sygnalizatora optycznego lub akustycznego, informującego o przekroczeniu temperatury. Komunikacja układu z otoczeniem jest możliwa za pomocą magistrali SMbus, która jest nieco zmodyfikowaną wersją I²C (także w wersji Fm).
