- bezdotykowy pomiar temperatury obiektów za pomocą cyfrowego czujnika podczerwieni,
- zakres pomiaru temperatury obiektu: –20°C do +100°C,
- dokładność pomiaru: ±1°C przy 25°C,
- komunikacja: I²C,
- napięcie zasilania: 2,7...5,5 V,
- pobór prądu: 1 mA.

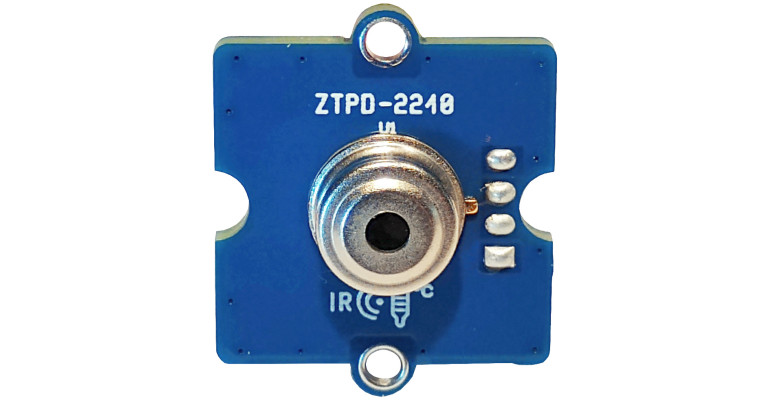

Termometr zmontowany jest na niewielkiej, dwustronnej płytce drukowanej zgodnej z formatem Grove. Montaż nie wymaga szczegółowego opisu. Należy jedynie zwrócić uwagę na zachowanie standardów ESD, gdyż ZTPD-2210 jest elementem bardzo czułym na ładunki statyczne.
Sprawdzenie działania modułu można najprościej wykonać przy użyciu Arduino. Moduł wymaga zasilania z zakresu 2,7...5,5 V, pobór prądu podczas przetwarzania wynosi ok. 1 mA. Czujnik widoczny jest na magistrali I²C pod adresem 0x38, a odczyt temperatury sprowadza się do odebrania 7 bajtów, w których zakodowana jest informacja o temperaturach obiektu i otoczenia, dostępna do odczytu po inicjalizacji czujnika komendą 0xAA.
Odczytane wartości wymagają przeliczenia:
Tobiektu=(Byte(0)Byte(1)Byte(2))/224·130–20
Totoczenia=(Byte(3)Byte(4)Byte(5))/224·105–20
Po wgraniu programu, w okienku monitora portu szeregowego wyświetlane będą odczyty temperatur obiektu i otoczenia. Należy pamiętać o kierowaniu czujnika pod kątem prostym do obiektu oraz zapewnić możliwie niewielką odległość pomiarową. Jeżeli testowanie przebiegło pomyślnie, moduł można zastosować we własnej aplikacji.
