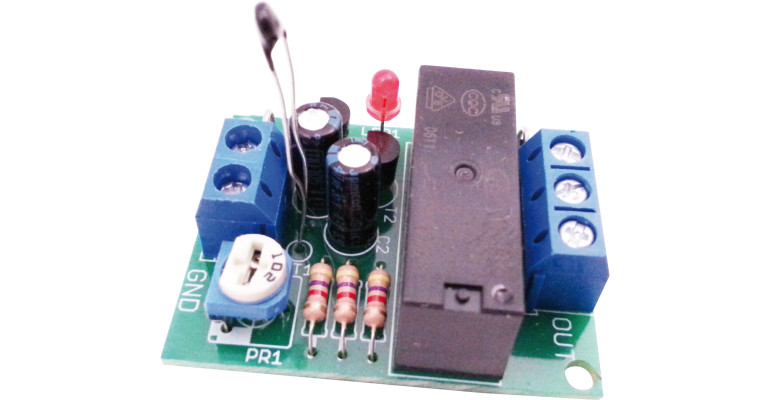

Jest to chyba najprostszy w budowie układ termostatu, jaki był dotychczas opisany w Elektronice Praktycznej. W momencie gdy temperatura opada, wzrasta oporność termistora RT1. W konsekwencji tranzystor T2 przestaje przewodzić, a tranzystor T1 zostaje włączony i zostaje załączony przekaźnik PK1. Potencjometr PR1 służy do regulacji progu zadziałania układu termostatu. Przy podanych wartościach elementów próg zadziałania można regulować w zakresie około +10...+80°C. Dopuszczalne obciążenie styków zastosowanego w układzie modelowym przekaźnika wynosi 8 A.
Montaż regulatora jest typowy i nie wymaga uruchomienia, prawidłowo zmontowany powinien zadziałać prawidłowo zaraz po włączeniu napięcia zasiania.
