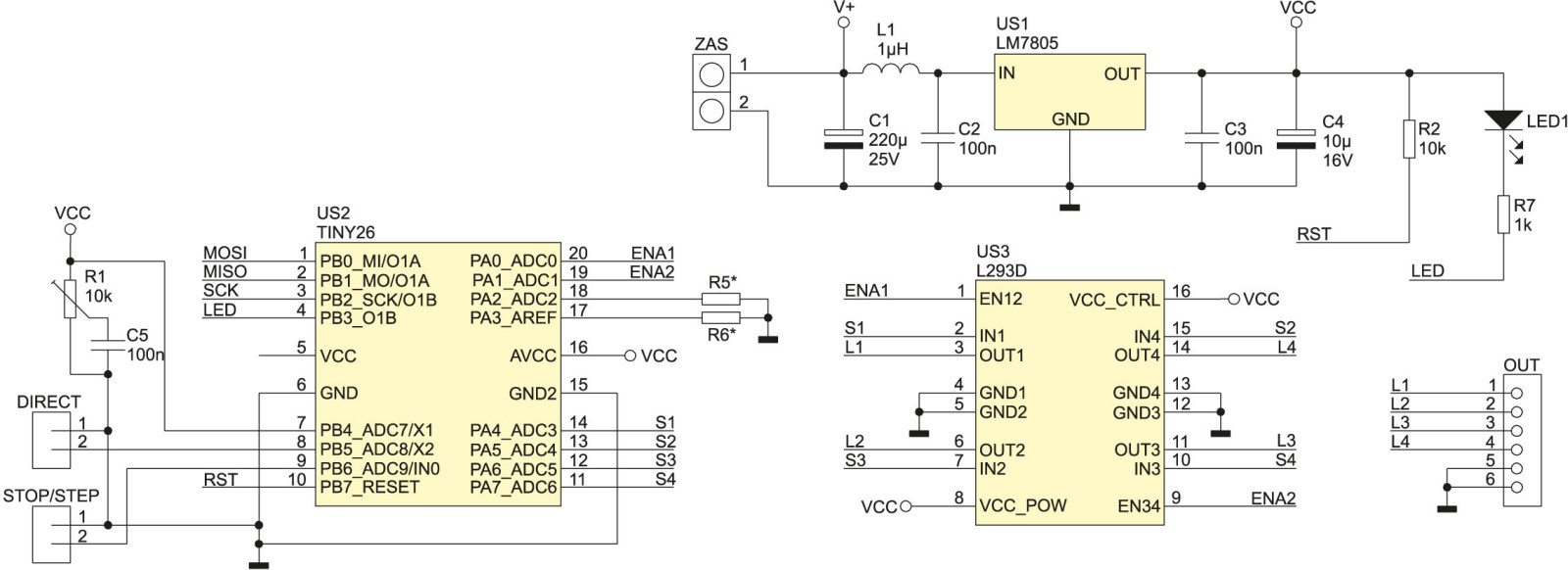

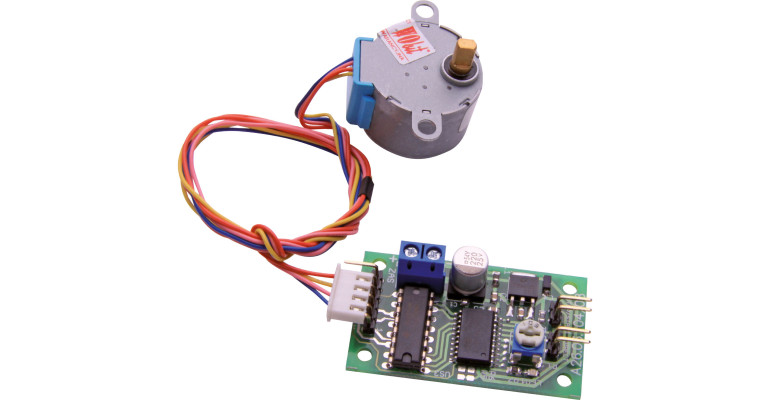

Schemat układu umieszczono na rysunku 1. Możemy na nim wyróżnić trzy bloki: zasilania ze stabilizatorem US1, sterujący z układem ATtiny26 i stopień wykonawczy z L293D. Potencjometr R1 służy regulacji prędkości obrotowej silnika w zakresie ok. 15...390 kroków/sekundę, a dioda LED1 sygnalizuje stan pracy układu. Złącza Direct i Start/Stop służą odpowiednio, do sterowania wyborem kierunku obrotów i hamowania silnika. Dodatkowo, po stronie lutowania zostało umieszczono pocynowane pola do ewentualnego programowania mikrokontrolera.
