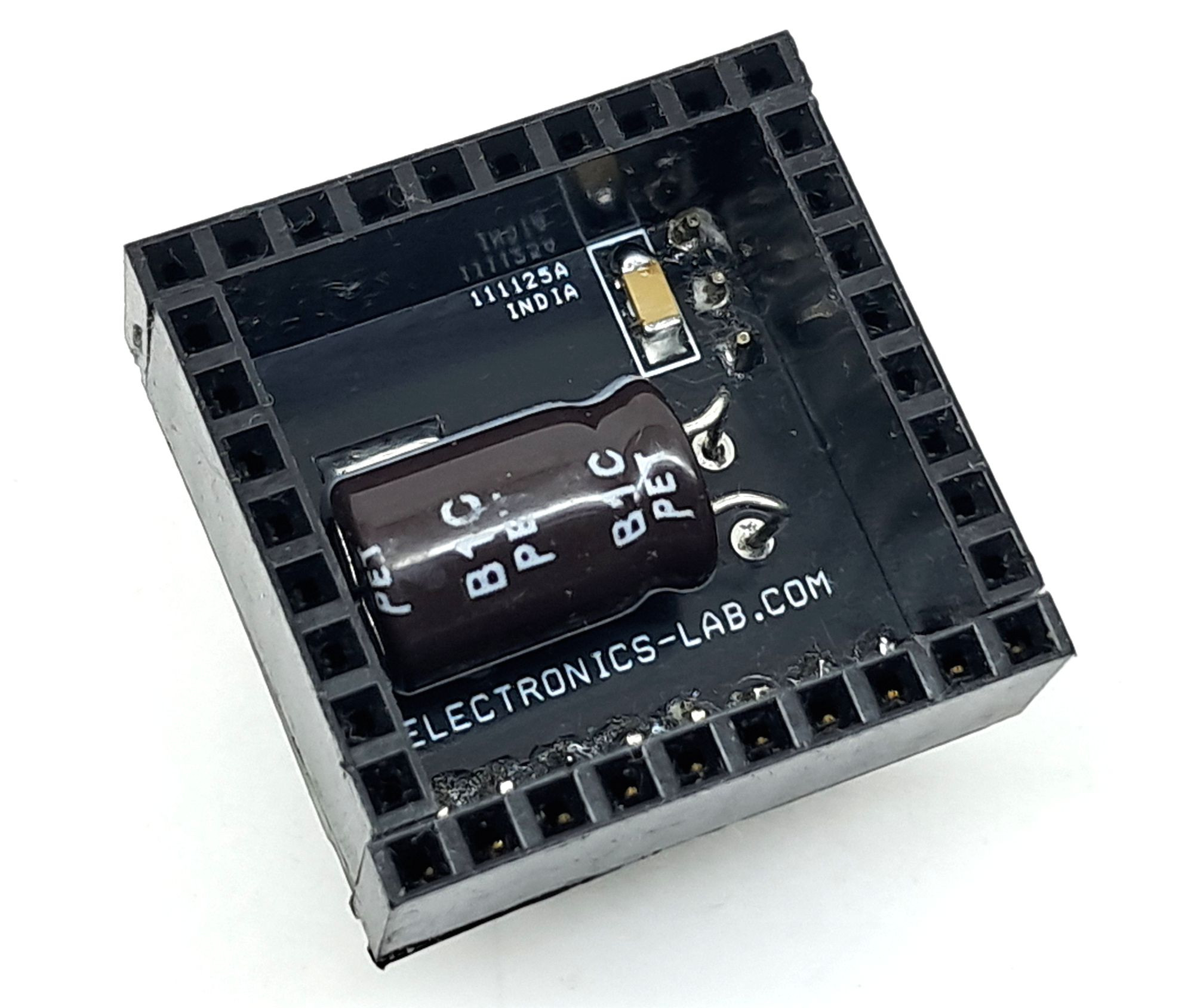

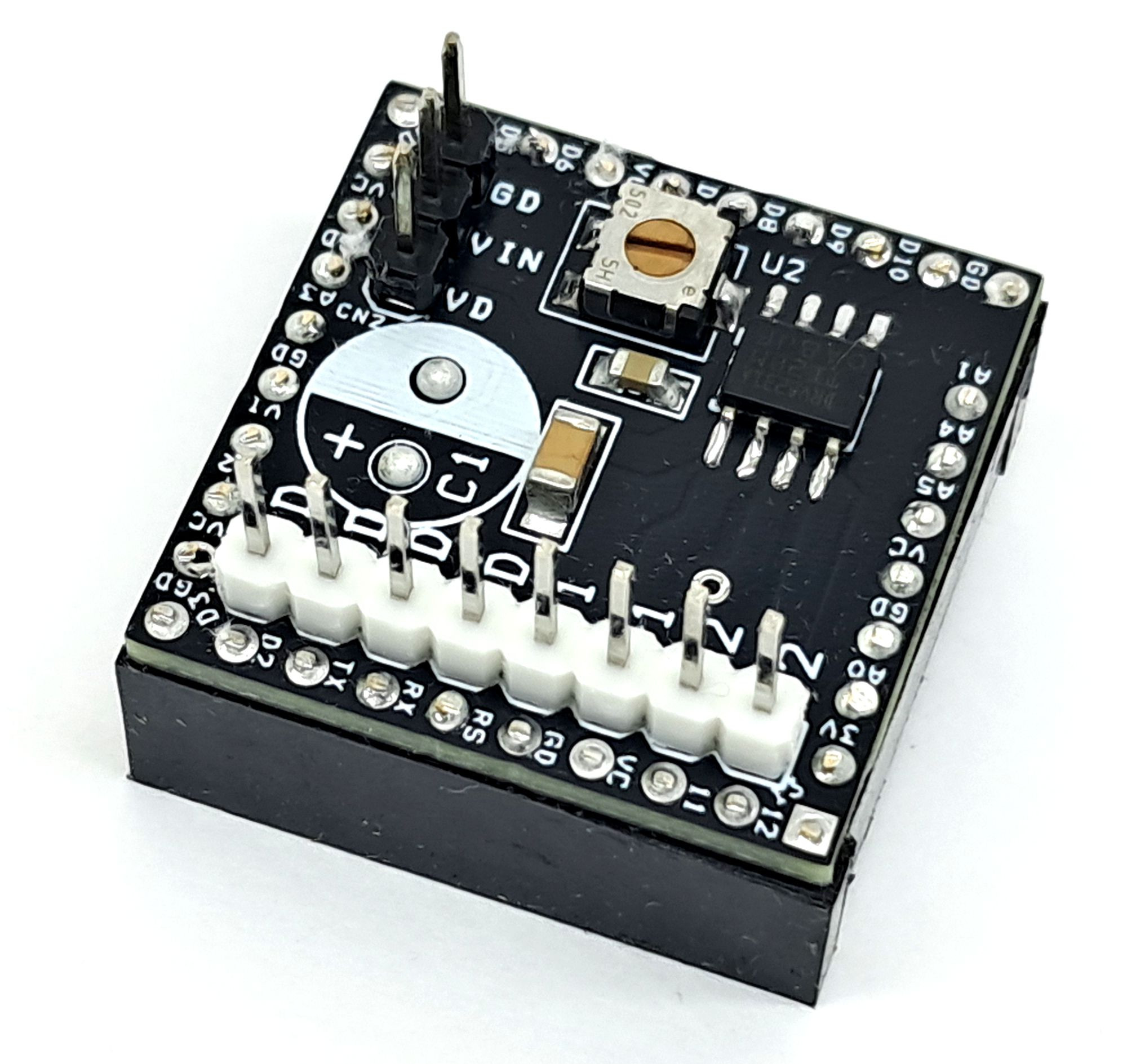

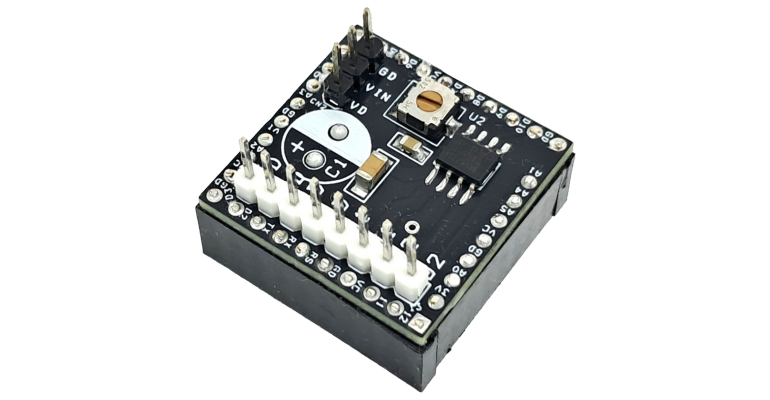

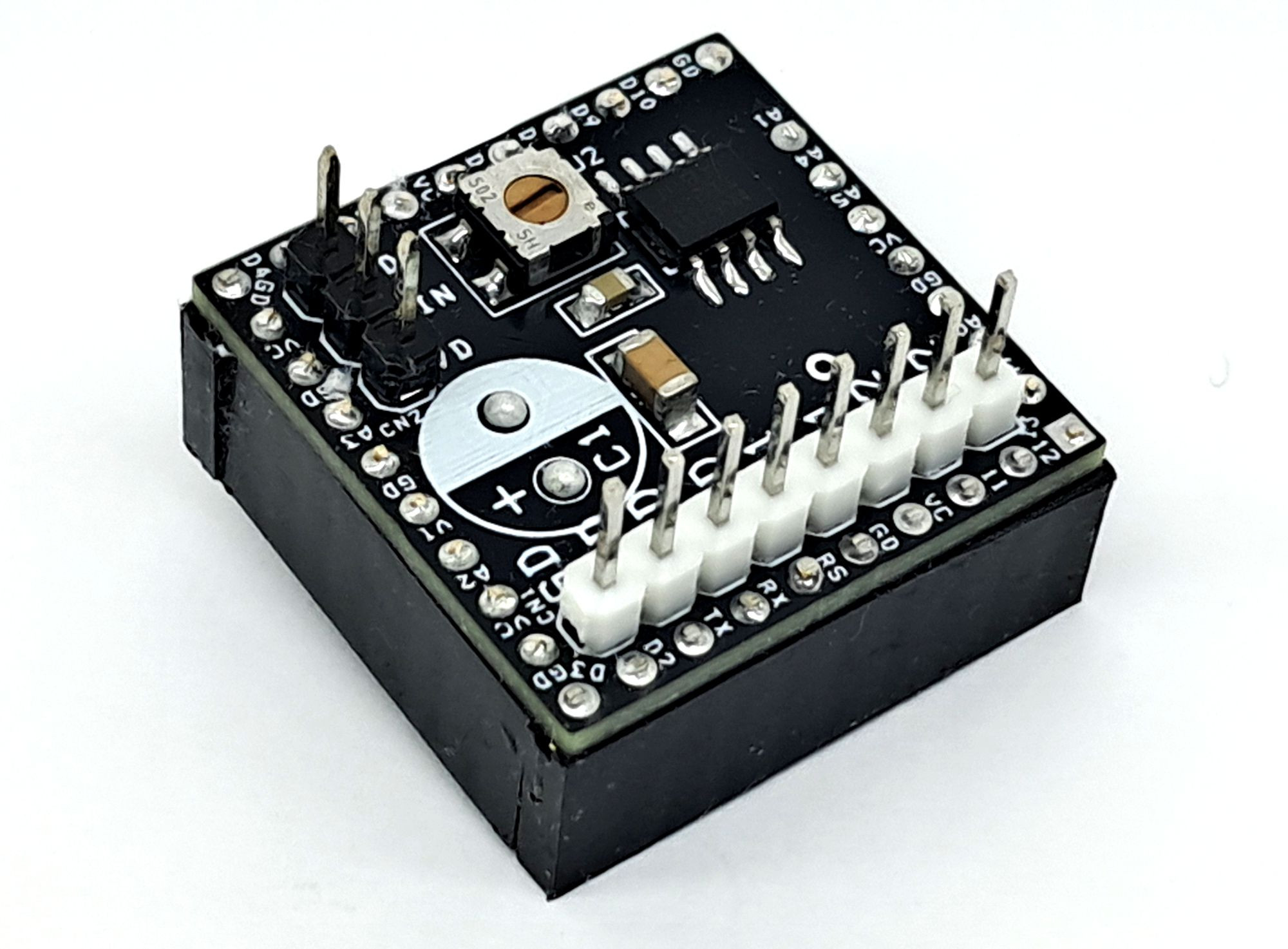

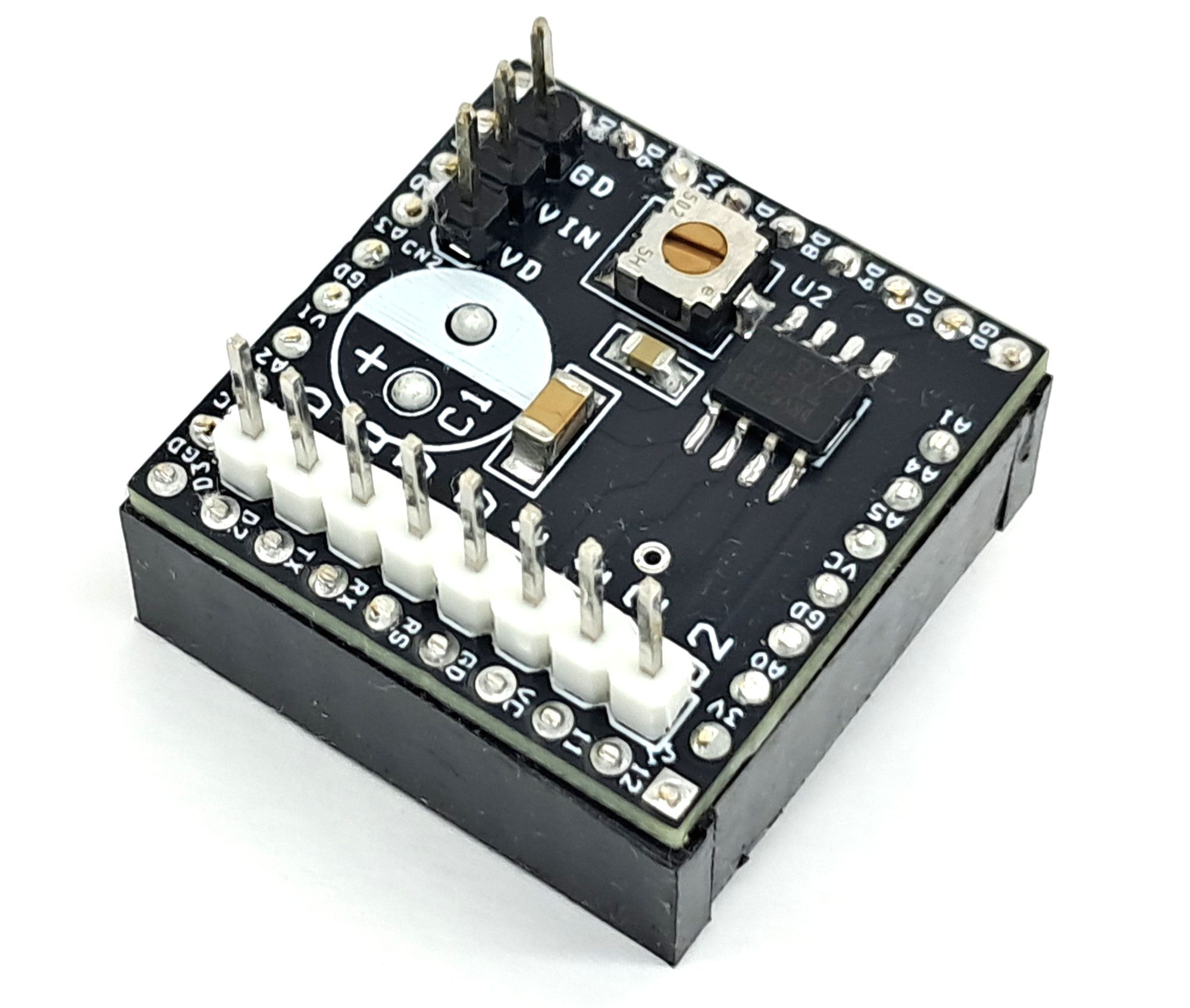

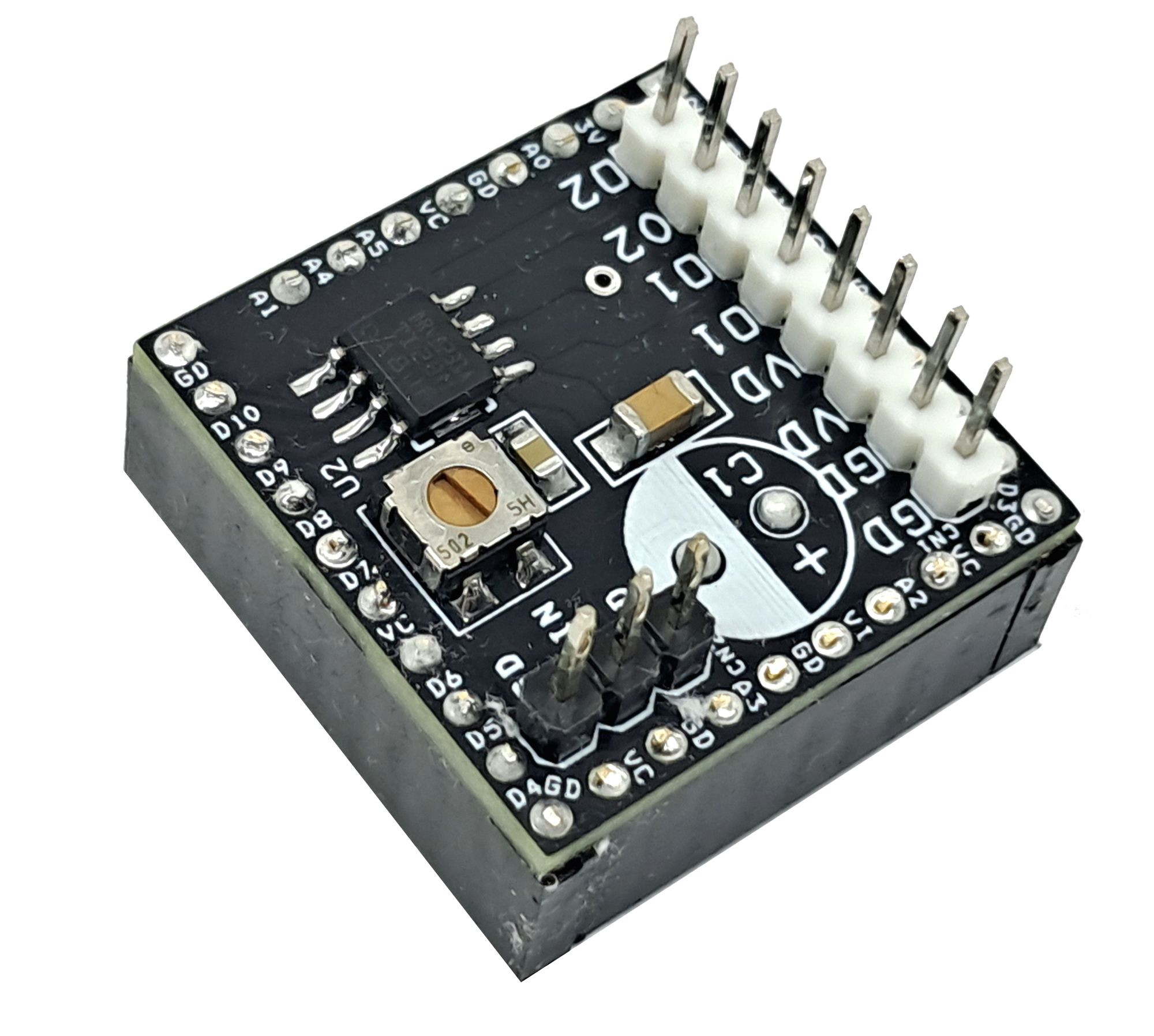

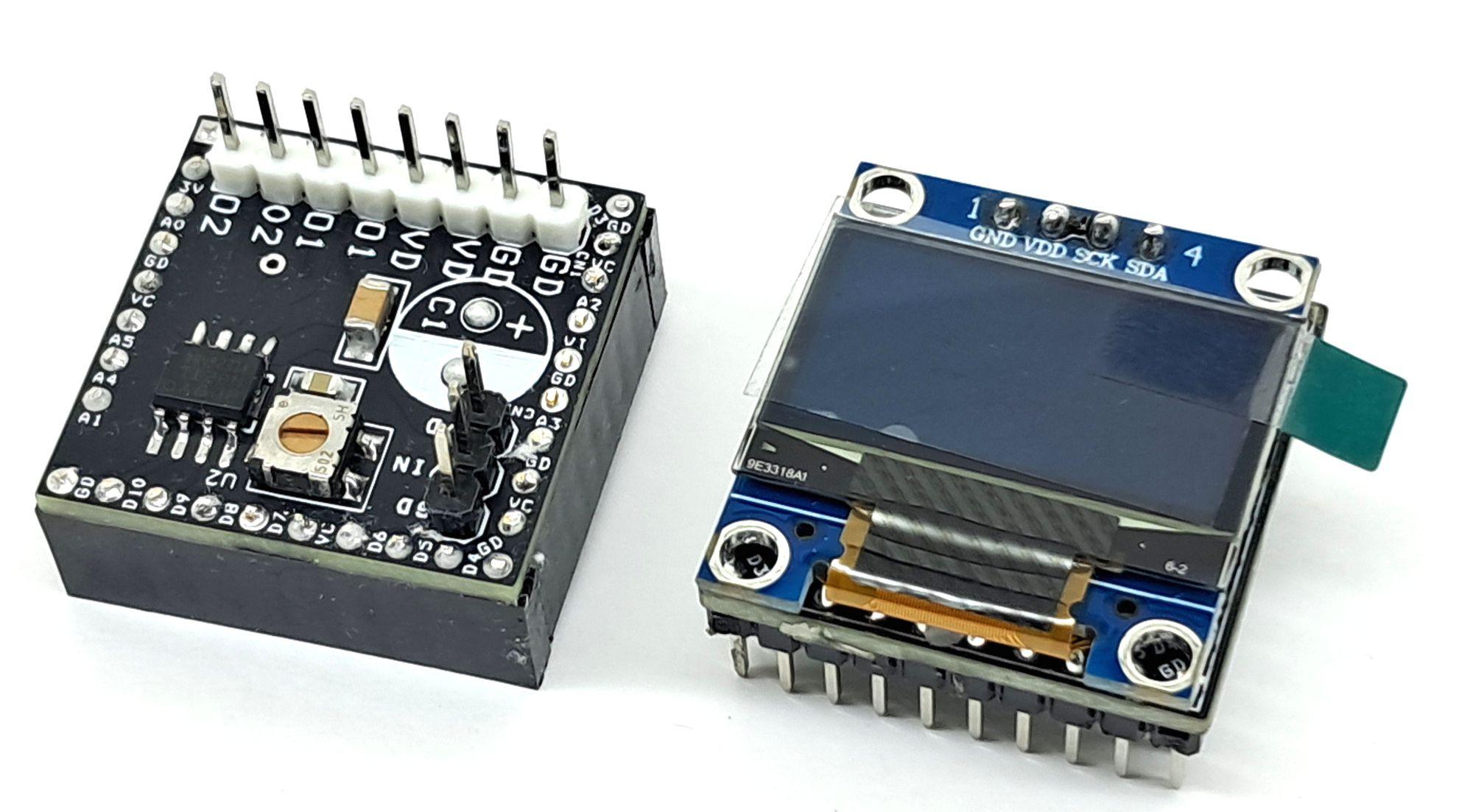

Ta płytka sterownika mocy została zaprojektowana do sterowania solenoidami lub silnikami szczotkowymi prądu stałego przy użyciu platformy OLEDUINO-V2. Sterownik może obsługiwać prądy szczytowe do 3,7 A i obsługuje napięcie zasilania prądu stałego do 24 V DC.
Interfejs PWM może być używany do sterowania przekaźnikami jednocewkowymi, przekaźnikami dwucewkowymi, elektromagnesami i silnikami szczotkowymi prądu stałego. Aby uruchomić obciążenie, sterownik musi dostarczać prąd w stanie do przodu lub do tyłu, zgodnie z definicją w tabeli sterowania PWM.
Po uruchomieniu wyjścia można wyłączyć (IN1 = IN2 = 0), aby przełączyć sterownik w tryb uśpienia i zmniejszyć pobór mocy. Alternatywnie, po uruchomieniu wyjścia można na krótko przełączyć w tryb hamowania, aby zniwelować skutki siły przeciwdziałającej z przekaźnika i zapobiec przepływowi prądu z powrotem do punktu zasilania silnika.
Uwaga 1: Projekt ten został przetestowany z wykorzystaniem układu DRV8231A, który zawiera wewnętrzne lustr...
