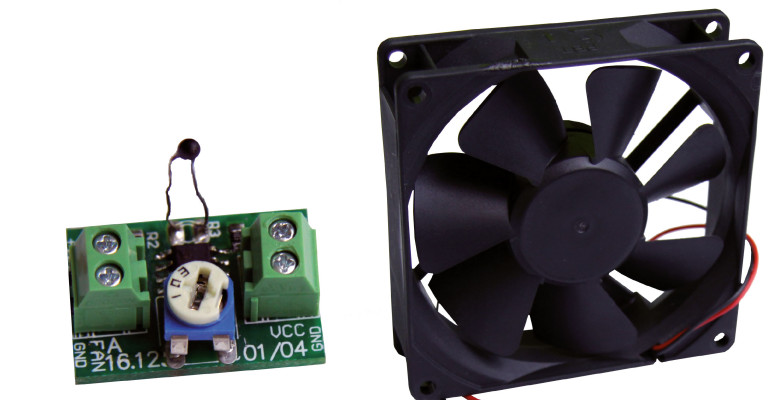

Układ pracuje jako termostat, włączając i wyłączając wentylator i tym zapewnia nadzorowanemu urządzeniu stabilne warunki pracy. Próg załączenia ustawiany jest przez użytkownika.
W układzie zastosowano wzmacniacz operacyjny U1 typu LM358, pełniący funkcję komparatora napięcia. Napięcie uzyskiwane z dzielnika z termistorem RT1 porównywane jest z napięciem odniesienia regulowanym potencjometrem PR1. W momencie kiedy pod wpływem temperatury oporność termistora RT1 zmaleje poniżej wartości powodującej powstanie na wejściu 2 wzmacniacza napięcia mniejszego od ustawionego na wejściu 3, to wyjście wzmacniacza za pośrednictwem tranzystora T1 włączy wentylator. Po zmniejszeniu się temperatury wymuszone chłodzenie wyłączy się.
