Układ włącznika jest przystosowany do zasilania napięciem 230 V AC. Działa na zasadzie wykrycia wiązki światła (pochodzącego od świateł mijania, pozycyjnych lub stopu) padającego na fotorezystor.
Za wszystkie funkcje układu jest odpowiedzialny mikrokontroler ATtiny13. Co 4 ms za pomocą A/C odczytuje wartość napięcia na fotorezystorze oraz na potencjometrach P1 i P2. Potencjometrem P1 jest ustalany próg zadziałania, a potencjometr P2 odpowiada za nastawę czasu załączenia.
Jeśli element światłoczuły jest nieoświetlony i napięcie na nim jest wyższe niż na ślizgaczu potencjometru P1, to wyjście pozostaje nieaktywne. W przeciwnym razie za pośrednictwem triaka jest załączane obciążenie. Optotriak nie został tu zastosowany w celu uzyskania separacji galwanicznej, ale prawidłowego sterowania bramką triaka przy użyciu niewielkiego prądu. Czas załączenia jest regulowany z krokiem jednej sekundy, w granicach od ok. 10 s do ok. 18 minut. Ustawienie potencjometru P2 służącego do ustalenia czasu załączenia jest sprawdzane na bieżąco podczas odliczania, dlatego istnieje możliwość łatwego dokonania korekty. Po odliczeniu ustalonego czasu, układ wyłącza obciążenie i bezwarunkowo odczekuje 3 sekundy. Taka zwłoka jest konieczna, ponieważ lampy oświetlające pomieszczenie wzbudzałyby układ i ten nigdy nie wyłączyłby ich.
Zasilacz beztransformatorowy zaprojektowano tak, aby dostarczał napięcie 5 V. Rezystory R1 i R2 rozładowują kondensator C1 po wyłączeniu zasilania, a R3…R5 ograniczają udar prądowy w momencie włączenia zasilania. Dodatkowo, w razie przebicia kondensatora C1, któryś z rezystorów R3…R5 zadziała jak bezpiecznik i przerwie obwód. Wyprostowane mostkiem Graetza napięcie jest stabilizowane przez diodę Zenera.

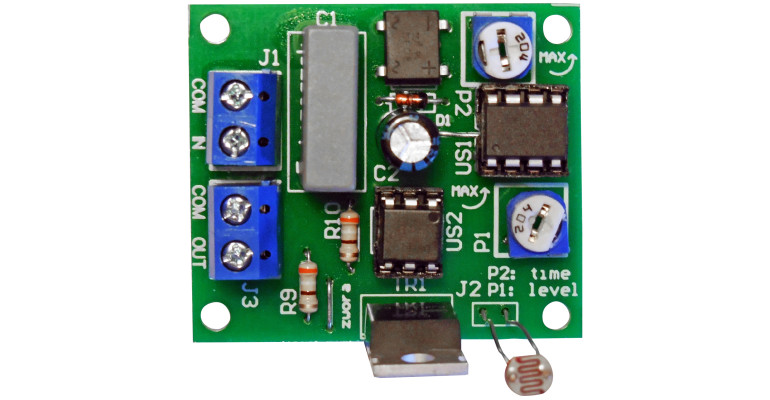

Układ włącznika zmontowano na jednostronnej płytce drukowanej. Wymiary płytki pozwalają na jej zamontowanie w puszce elektrycznej o średnicy 60 mm. Montaż należy rozpocząć od przylutowania elementów w obudowach SMD. Następnie lutuje się wszystkie elementy przewlekane. Pod układy scalone warto zastosować podstawki. Bity zabezpieczające w mikrokontrolerze ATtiny13 należy pozostawić fabryczne, za wyjątkiem bitu CKDIV8, który należy dezaktywować. Wyprowadzenia fotorezystora należy dolutować do zacisków oznaczonych jako FR. Sam fotorezystor należy umieścić naprzeciwko świateł samochodu, aby możliwe było jego oświetlenie. Typ fotorezystora jest dowolny, ale jego parametry elektryczne musza być zbliżone do GL5537 użytego w prototypie:
- rezystancja w ciemności 2 MΩ,
- rezystancja przy oświetleniu 10 lx: 20…50 kΩ,
- rezystancja przy oświetleniu 100 lx: 4…10 kΩ.
