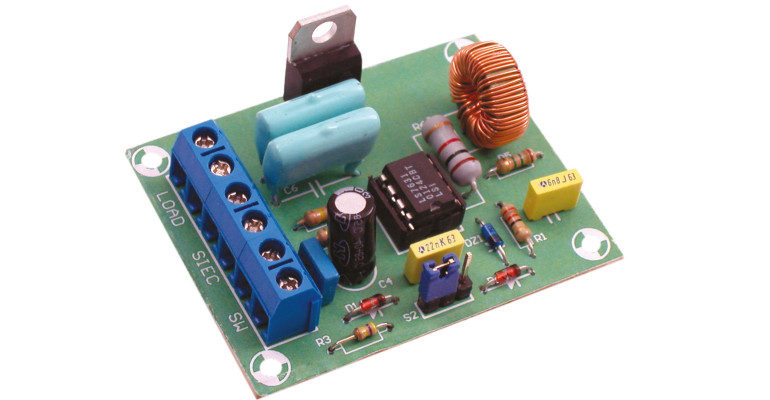

Zasilanie popularnymi ściemniaczami odbiorników energii o dużej indukcyjności, jakimi są na przykład transformatory zasilające popularne żarówki halogenowe, było utrudnione, a czasami niemożliwe. Zastosowanie wyspecjalizowanego układu scalonego typu LS7631, przeznaczonego głównie do sterowania zasilaniem obciążeń indukcyjnych pozwoliło na realizację regulacji mocy niskonapięciowych, typowo zasilanych z transformatorów, żarówek halogenowych i silników prądu przemiennego. Po wyłączeniu oświetlenia układ potrafi zapamiętać (w jednym z trybów pracy) ostatnio ustawione natężenie siły światła i po ponownym włączeniu przywrócić jego pierwotną wartość. Jako element wykonawczy pracuje triak.
Ściemniacz ma trzy podstawowe funkcje sterowania oświetleniem, w zależności od położenia zworki:
1. Brak zworki
- krótkotrwałe naciśnięcie daje naprzemienne włączanie i wyłączanie oświetlenia. Ostatnio ustawione natężenie światła jest zapamiętywane.
- przytrzymanie klawisza powoduje rozjaśnianie oświetlenia, które trwa aż do momentu puszczenia klawisza. Ponowne przytrzymanie klawisza powoduje ściemnianie, kolejne ponowne rozjaśnianie oświetlenia.
- długotrwałe przytrzymywanie przycisku powoduje naprzemienne rozjaśnianie i ściemnianie oświetlenia w pełnym zakresie zmian.
2. Zworka w pozycji A
- krótkotrwałe naciśnięcie powoduje naprzemienne włączanie i wyłącznie oświetlenia z pełną mocą,
- przytrzymanie klawisza przy wyłączonym oświetleniu powoduje jego włączenie z minimalną mocą i stopniowe rozjaśnianie aż do osiągnięcia pełnej mocy. Przy włączonym oświetleniu wciśnięcie i przytrzymanie przycisku powoduje rozjaśnianie lub naprzemiennie ściemnianie oświetlenia.
- długotrwałe przytrzymywanie przycisku powoduje naprzemienne rozjaśnianie i ściemnianie oświetlenia w pełnym zakresie zmian.
3. Zworka w pozycji B
- krótkotrwałe naciśnięcie powoduje naprzemienne włączanie i wyłącznie oświetlenia z pełną mocą,
- przytrzymanie klawisza przy wyłączonym oświetleniu powoduje jego włączenie z minimalną mocą i stopniowe rozjaśnianie aż do osiągnięcia pełnej mocy. Przy włączonym oświetleniu powoduje zmiany jasności odbywające się „w jednym kierunku”. Kolejne przytrzymywanie przycisku powoduje etapowe rozjaśnianie oświetlenia. Dopiero po dojściu do pełnej mocy kierunek zmian zostaje odwrócony i następne przyciśnięcia powodują stopniowe ściemnianie oświetlenia. Kierunek zmian zostaje ponownie odwrócony po kolejnym dojściu mocy światła do maksimum.
- długotrwałe przytrzymywanie przycisku powoduje naprzemienne rozjaśnianie i ściemnianie oświetlenia w pełnym zakresie zmian.
Wybór sposobu działania odbywa się za pomocą zworki J1.
