Opis układu

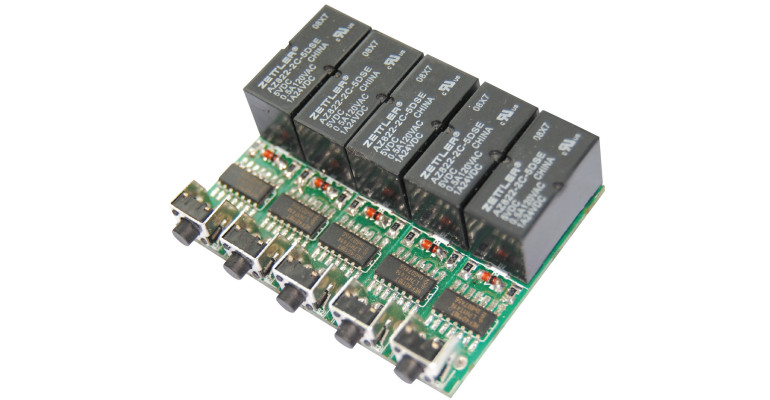

Układ zaprojektowano z myślą o zastąpieniu oryginalnych Isostatów bez zmian płytki, na której znajdowały się stare przełączniki. W większości modyfikowanych urządzeń prawdopodobnie będzie możliwe wylutowanie starych, uszkodzonych Isostatów i wlutowanie w ich miejsce prezentowanego układu. Rozstaw wyprowadzeń oraz oś switcha pokrywa się z oryginalnym przełącznikiem. Oczywiście układ można wykorzystać na wiele różnych, innych sposobów, na przykład przy ulepszeniu lub rozbudowie własnych projektów.
Układ wykorzystuje przerzutniki RS zbudowane z dwóch bramek NAND. Wciśnięcie mikroswitcha powoduje podanie stanu niskiego na wejścia S i R obu bramek. Jeden z sygnałów doprowadzony jest bezpośrednio do bramki, a drugi poprzez diodę D1. Jak można zauważyć, podczas trzymania switcha wszystkie moduły są wyzerowane. Dopiero jego puszczenie ustawia odpowiedni przerzutnik na stan wysoki i załącza przekaźnik. Zasilanie cewki przekaźnika załączane jest poprzez tranzystor T1, natomiast dioda D4 zabezpiecza tranzystor przed przepięciami.
Płytkę wykonano na laminacie dwustronnym, o wymiarach 10×40 mm. Przed rozpoczęciem montażu elementów, zalecane jest skorygowanie szerokości płytki przy pomocy drobnoziarnistego papieru ściernego. Płytka nie powinna być szersza, niż przekaźnik. Jeśli płytka będzie szersza, to spowoduje wydłużenie całej sekcji w momencie składania jej z większej ilości modułów.
Montaż rozpoczynamy od elementów SMD. Następnie należy wlutować mikroswitch, przekaźnik, a na samym końcu, na przedłużeniu wyprowadzeń przekaźnika – sześć szpilek goldpin. Tranzystor T1 oraz dioda D4 montowane są od strony wyprowadzań przekaźnika.
Podczas montażu elementów półprzewodnikowych należy zwrócić szczególną uwagę na ich prawidłową polaryzację.
